Jantzen Wax16 Jantzen Wax14

Jantzen Wax foil coil

Jantzen Wax16 Jantzen Wax14

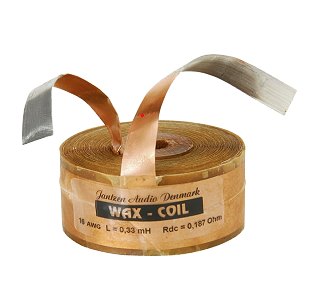

Jantzen WAX 16 foil coil

L denotes inductance, R the DC resistance, D the diameter, Le the length, Wire-W the width of the wire, DxH the diameter and the height.

Product ID	L/mH	R/Ohm	Wire- D/mm	Pmax*) 8Ohm	Coil Size (DxH/mm)	Price
Ja-wax16-001	0.010	0.03		-	30 x 27	EUR 12,12 excl. VAT: € 10.18 / $ 11.00
Ja-wax16-005	0.050	0.07		-	38 x 27	EUR 19,04 excl. VAT: € 16.00 / $ 17.28
Ja-wax16-006	0.060	0.08		-	39 x 27	EUR 17,58 excl. VAT: € 14.77 / $ 15.95
Ja-wax16-010	0.10	0.09		-	42 x 27	EUR 18,78 excl. VAT: € 15.78 / $ 17.04
Ja-wax16-015	0.15	0.12		-	46 x 27	EUR 20,13 excl. VAT: € 16.92 / $ 18.27
Ja-wax16-018	0.18	0.13		-	47 x 27	EUR 21,22 excl. VAT: € 17.83 / $ 19.26
Ja-wax16-020	0.20	0.14		-	49 x 27	EUR 21,47 excl. VAT: € 18.04 / $ 19.49
Ja-wax16-021	0.21	0.15		-	49 x 27	EUR 21,59 excl. VAT: € 18.14 / $ 19.59
Ja-wax16-022	0.22	0.15		-	49 x 27	EUR 21,96 excl. VAT: € 18.45 / $ 19.93
Ja-wax16-025	0.25	0.15		-	51 x 27	EUR 22,81 excl. VAT: € 19.17 / $ 20.70
Ja-wax16-027	0.27	0.16		-	53 x 27	EUR 23,30 excl. VAT: € 19.58 / $ 21.15
Ja-wax16-030	0.30	0.18		-	53 x 27	EUR 23,79 excl. VAT: € 19.99 / $ 21.59
Ja-wax16-031	0.31	0.18		-	55 x 27	EUR 24,07 excl. VAT: € 20.23 / $ 21.85
Ja-wax16-032	0.32	0.18		-	55 x 27	EUR 24,20 excl. VAT: € 20.34 / $ 21.96
Ja-wax16-033	0.33	0.19		-	55 x 27	EUR 24,32 excl. VAT: € 20.44 / $ 22.07
Ja-wax16-034	0.34	0.19		-	55 x 27	EUR 24,44 excl. VAT: € 20.54 / $ 22.18
Ja-wax16-035	0.35	0.19		-	55 x 27	EUR 24,56 excl. VAT: € 20.64 / $ 22.29
Ja-wax16-039	0.39	0.21		-	57 x 27	EUR 24,88 excl. VAT: € 20.91 / $ 22.58
Ja-wax16-040	0.40	0.21		-	57 x 27	EUR 26,62 excl. VAT: € 22.37 / $ 24.16
Ja-wax16-047	0.47	0.23		-	59 x 27	EUR 27,10 excl. VAT: € 22.77 / $ 24.59
Ja-wax16-056	0.56	0.26		-	62 x 27	EUR 28,55 excl. VAT: € 23.99 / $ 25.91
Ja-wax16-060	0.60	0.27		-	64 x 27	EUR 28,79 excl. VAT: € 24.19 / $ 26.13
Ja-wax16-062	0.62	0.27		-	65 x 27	EUR 29,16 excl. VAT: € 24.50 / $ 26.46
Ja-wax16-068	0.68	0.29		-	67 x 27	EUR 30,61 excl. VAT: € 25.72 / $ 27.78
Ja-wax16-070	0.70	0.29		-	67 x 27	EUR 30,97 excl. VAT: € 26.03 / $ 28.11
Ja-wax16-080	0.80	0.32		-	68 x 27	EUR 34,19 excl. VAT: € 28.73 / $ 31.03
Ja-wax16-082	0.82	0.32		-	70 x 27	EUR 32,67 excl. VAT: € 27.45 / $ 29.65
Ja-wax16-083	0.83	0.33		-	70 x 27	EUR 33,15 excl. VAT: € 27.86 / $ 30.09
Ja-wax16-091	0.91	0.36		-	70 x 27	EUR 34,20 excl. VAT: € 28.74 / $ 31.04
Ja-wax16-10	1.0	0.37		-	72 x 27	EUR 35,28 excl. VAT: € 29.65 / $ 32.02
Ja-wax16-11	1.1	0.39		-	75 x 27	EUR 35,88 excl. VAT: € 30.15 / $ 32.56
Ja-wax16-112	1.1	0.39		-	75 x 27	EUR 36,36 excl. VAT: € 30.55 / $ 33.00
Ja-wax16-12	1.2	0.41		-	77 x 27	EUR 37,44 excl. VAT: € 31.46 / $ 33.98
Ja-wax16-13	1.3	0.42		-	78 x 27	EUR 37,68 excl. VAT: € 31.66 / $ 34.20
Ja-wax16-14	1.4	0.45		-	80 x 27	EUR 39,48 excl. VAT: € 33.18 / $ 35.83
Ja-wax16-15	1.5	0.47		-	81 x 27	EUR 41,64 excl. VAT: € 34.99 / $ 37.79
Ja-wax16-16	1.6	0.48		-	83 x 27	EUR 41,88 excl. VAT: € 35.19 / $ 38.01
Ja-wax16-18	1.8	0.52		-	86 x 27	EUR 44,76 excl. VAT: € 37.61 / $ 40.62
Ja-wax16-19	1.9	0.55		-	86 x 27	EUR 45,48 excl. VAT: € 38.22 / $ 41.28
Ja-wax16-20	2.0	0.56		-	89 x 27	EUR 45,84 excl. VAT: € 38.52 / $ 41.60
Ja-wax16-21	2.1	0.56		-	89 x 27	EUR 48,60 excl. VAT: € 40.84 / $ 44.11
Ja-wax16-22	2.2	0.57		-	90 x 27	EUR 49,68 excl. VAT: € 41.75 / $ 45.09
Ja-wax16-23	2.3	0.59		-	92 x 27	EUR 50,64 excl. VAT: € 42.55 / $ 45.96
Ja-wax16-24	2.4	0.60		-	93 x 27	EUR 51,36 excl. VAT: € 43.16 / $ 46.61
Ja-wax16-25	2.5	0.61		-	94 x 27	EUR 52,68 excl. VAT: € 44.27 / $ 47.81
Ja-wax16-26	2.6	0.63		-	96 x 27	EUR 53,76 excl. VAT: € 45.18 / $ 48.79
Ja-wax16-27	2.7	0.66		-	97 x 27	EUR 54,26 excl. VAT: € 45.60 / $ 49.24
Ja-wax16-30	3.0	0.70		-	99 x 27	EUR 55,80 excl. VAT: € 46.89 / $ 50.64
Ja-wax16-33	3.3	0.75		-	100 x 27	EUR 57,71 excl. VAT: € 48.50 / $ 52.38
Ja-wax16-39	3.9	0.83		-	106 x 27	EUR 62,83 excl. VAT: € 52.80 / $ 57.02
Ja-wax16-42	4.2	0.86		-	111 x 27	EUR 64,02 excl. VAT: € 53.80 / $ 58.10
Ja-wax16-47	4.7	0.92		-	113 x 27	EUR 69,85 excl. VAT: € 58.70 / $ 63.39
Ja-wax16-50	5.0	0.95		-	116 x 27	EUR 71,40 excl. VAT: € 60.00 / $ 64.80
Ja-wax16-56	5.6	1.0		-	120 x 27	EUR 77,23 excl. VAT: € 64.90 / $ 70.09
Ja-wax16-62	6.2	1.1		-	122 x 27	EUR 79,96 excl. VAT: € 67.19 / $ 72.57
Ja-wax16-68	6.8	1.2		-	125 x 27	EUR 88,17 excl. VAT: € 74.09 / $ 80.02
Ja-wax16-82	8.2	1.3		-	133 x 27	EUR 96,03 excl. VAT: € 80.70 / $ 87.15
Ja-wax16-100	10.0	1.5		-	141 x 27	EUR 106,86 excl. VAT: € 89.80 / $ 96.98

Jantzen Wax16 Jantzen Wax14

Jantzen WAX 14 foil coil

L denotes inductance, R the DC resistance, D the diameter, Le the length, Wire-W the width of the wire, DxH the diameter and the height.

Product ID	L/mH	R/Ohm	Wire- D/mm	Pmax*) 8Ohm	Coil Size (DxH/mm)	Price
Ja-wax14-005	0.050	0.05		-	40 x 36	EUR 19,76 excl. VAT: € 16.61 / $ 17.93
Ja-wax14-010	0.10	0.07		-	45 x 36	EUR 22,81 excl. VAT: € 19.17 / $ 20.70
Ja-wax14-015	0.15	0.09		-	49 x 36	EUR 25,16 excl. VAT: € 21.14 / $ 22.83
Ja-wax14-022	0.22	0.10		-	52 x 36	EUR 28,19 excl. VAT: € 23.69 / $ 25.58
Ja-wax14-025	0.25	0.12		-	55 x 36	EUR 29,40 excl. VAT: € 24.71 / $ 26.68
Ja-wax14-027	0.27	0.12		-	56 x 36	EUR 30,73 excl. VAT: € 25.82 / $ 27.89
Ja-wax14-032	0.32	0.13		-	59 x 36	EUR 32,40 excl. VAT: € 27.23 / $ 29.41
Ja-wax14-033	0.33	0.13		-	59 x 36	EUR 32,91 excl. VAT: € 27.66 / $ 29.87
Ja-wax14-038	0.38	0.14		-	60 x 36	EUR 34,20 excl. VAT: € 28.74 / $ 31.04
Ja-wax14-039	0.39	0.14		-	60 x 36	EUR 34,56 excl. VAT: € 29.04 / $ 31.37
Ja-wax14-040	0.40	0.15		-	61 x 36	EUR 34,68 excl. VAT: € 29.14 / $ 31.47
Ja-wax14-042	0.42	0.15		-	61 x 36	EUR 34,80 excl. VAT: € 29.24 / $ 31.58
Ja-wax14-047	0.47	0.16		-	62 x 36	EUR 36,48 excl. VAT: € 30.66 / $ 33.11
Ja-wax14-050	0.50	0.17		-	62 x 36	EUR 37,32 excl. VAT: € 31.36 / $ 33.87
Ja-wax14-056	0.56	0.18		-	66 x 36	EUR 39,12 excl. VAT: € 32.87 / $ 35.50
Ja-wax14-068	0.68	0.20		-	70 x 36	EUR 42,12 excl. VAT: € 35.39 / $ 38.23
Ja-wax14-080	0.80	0.22		-	73 x 36	EUR 44,76 excl. VAT: € 37.61 / $ 40.62
Ja-wax14-082	0.82	0.23		-	74 x 36	EUR 45,96 excl. VAT: € 38.62 / $ 41.71
Ja-wax14-088	0.88	0.24		-	74 x 36	EUR 48,24 excl. VAT: € 40.54 / $ 43.78
Ja-wax14-10	1.0	0.25		-	77 x 36	EUR 49,56 excl. VAT: € 41.65 / $ 44.98
Ja-wax14-11	1.1	0.26		-	79 x 36	EUR 51,36 excl. VAT: € 43.16 / $ 46.61
Ja-wax14-12	1.2	0.29		-	83 x 36	EUR 53,88 excl. VAT: € 45.28 / $ 48.90
Ja-wax14-128	1.3	0.30		-	84 x 36	EUR 55,92 excl. VAT: € 46.99 / $ 50.75
Ja-wax14-15	1.5	0.33		-	88 x 36	EUR 59,26 excl. VAT: € 49.80 / $ 53.78
Ja-wax14-16	1.6	0.35		-	89 x 36	EUR 60,92 excl. VAT: € 51.19 / $ 55.29
Ja-wax14-18	1.8	0.37		-	91 x 36	EUR 63,78 excl. VAT: € 53.60 / $ 57.88
Ja-wax14-19	1.9	0.38		-	92 x 36	EUR 65,80 excl. VAT: € 55.29 / $ 59.72
Ja-wax14-20	2.0	0.38		-	93 x 36	EUR 66,52 excl. VAT: € 55.90 / $ 60.37
Ja-wax14-295	3.0	0.49		-	104 x 36	EUR 82,70 excl. VAT: € 69.50 / $ 75.06
Ja-wax14-30	3.0	0.49		-	105 x 36	EUR 83,89 excl. VAT: € 70.50 / $ 76.14
Ja-wax14-33	3.3	0.51		-	108 x 36	EUR 91,03 excl. VAT: € 76.50 / $ 82.62
Ja-wax14-39	3.9	0.56		-	115 x 36	EUR 96,86 excl. VAT: € 81.39 / $ 87.91
Ja-wax14-47	4.7	0.65		-	118 x 36	EUR 106,26 excl. VAT: € 89.29 / $ 96.44
Ja-wax14-56	5.6	0.72		-	128 x 36	EUR 114,95 excl. VAT: € 96.60 / $ 104.32
Ja-wax14-68	6.8	0.77		-	133 x 36	EUR 126,14 excl. VAT: € 106.00 / $ 114.48
Ja-wax14-82	8.2	0.92		-	139 x 36	EUR 147,50 excl. VAT: € 123.95 / $ 133.87
Ja-wax14-884	8.8	0.97		-	143 x 36	EUR 149,94 excl. VAT: € 126.00 / $ 136.08
Ja-wax14-100	10.0	1.1		-	149 x 36	EUR 157,08 excl. VAT: € 132.00 / $ 142.56
