Yukon

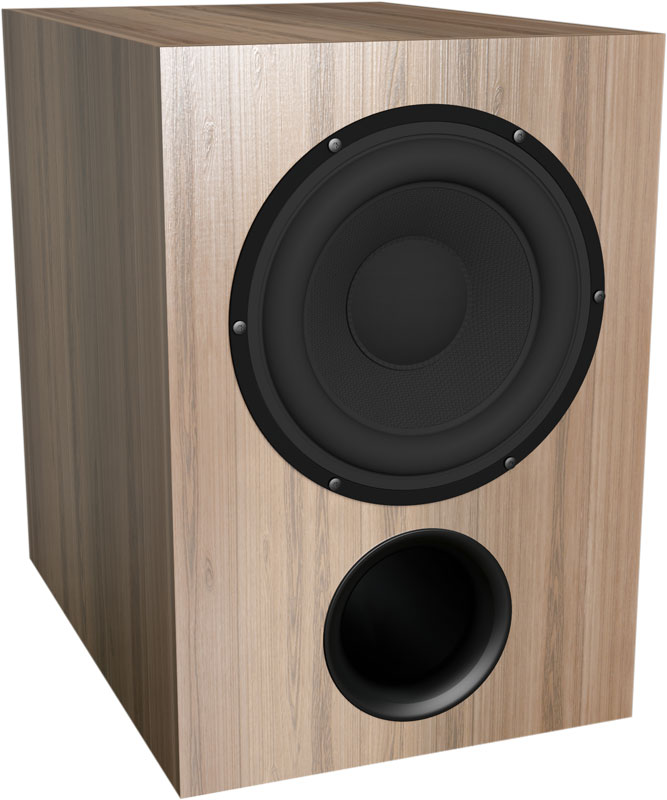

yukon grossEin guter Subwoofer macht eine gute Anlage noch besser. Wir haben den Yukon Subwoofer mit einem hypex Fusion AMP FA251 bestückt und zeigen auf dieser Seite den Aufbau und die Einstellungen für den Verstärker.

hypex Fusion AMP FA251:

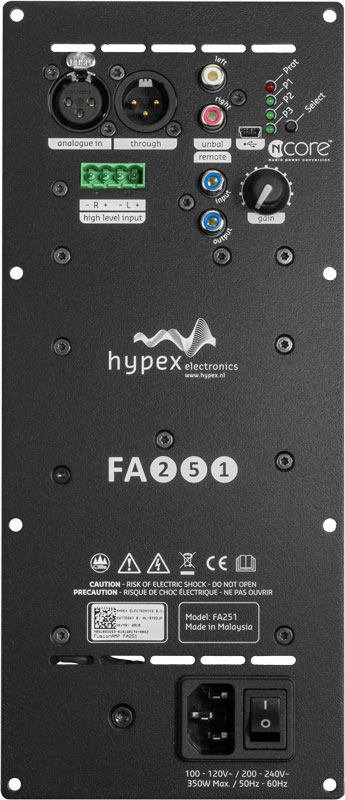

hypex fusionamp 251 front grossDer hypex Fusion AMP FA251 hat nützliche Features für den Yukon Subwoofer.

  1. High Level Eingang
    Wir können den Yukon auch an einen Verstärker anschließen, der keinen LFE bzw. Subwoofer Ausgang besitzt.

  2. Gain Regler
    Der Verstärker kann mit einem Drehregler an die Lautstärke der anderen Lautsprecher angepasst werden, ohne den PC mit dem Verstärker verbinden zu müssen.

  3. Fernbedienung
    Man kann für den Verstärker separat einen Infrarot-Empfänger und eine Fernbedienung kaufen und anschließen. Somit kann man das Level vom Subwoofer bei jedem Musikstück bequem von der Sitzposition aus anpassen.

  4. XLR und Cinch Eingang
    Der Verstärker hat eine symmetrischen und unsymmetrischen Eingang. Zwischen den Eingängen kann man in der Software wählen. Man muss also das Gerät nicht öffnen um die Eingänge umzuschalten.

  5. Presets
    Der Verstärker kann mit drei Voreinstellungen programmiert werden. Diese drei Presets lassen sich auf der Rückseite mit einem kleinen Taster abrufen.

  6. Remote Steuerung
    Der Verstärker kann von anderen Geräten an bzw. aus geschaltet werden. Dazu benötigt man nur ein Kabel, dass mit der Master Einheit verbunden ist.

  7. DSP
    Der Digitale Signal Prozessor sogt für viele Möglichkeiten der Abstimmung und Anpassung an den Raum.

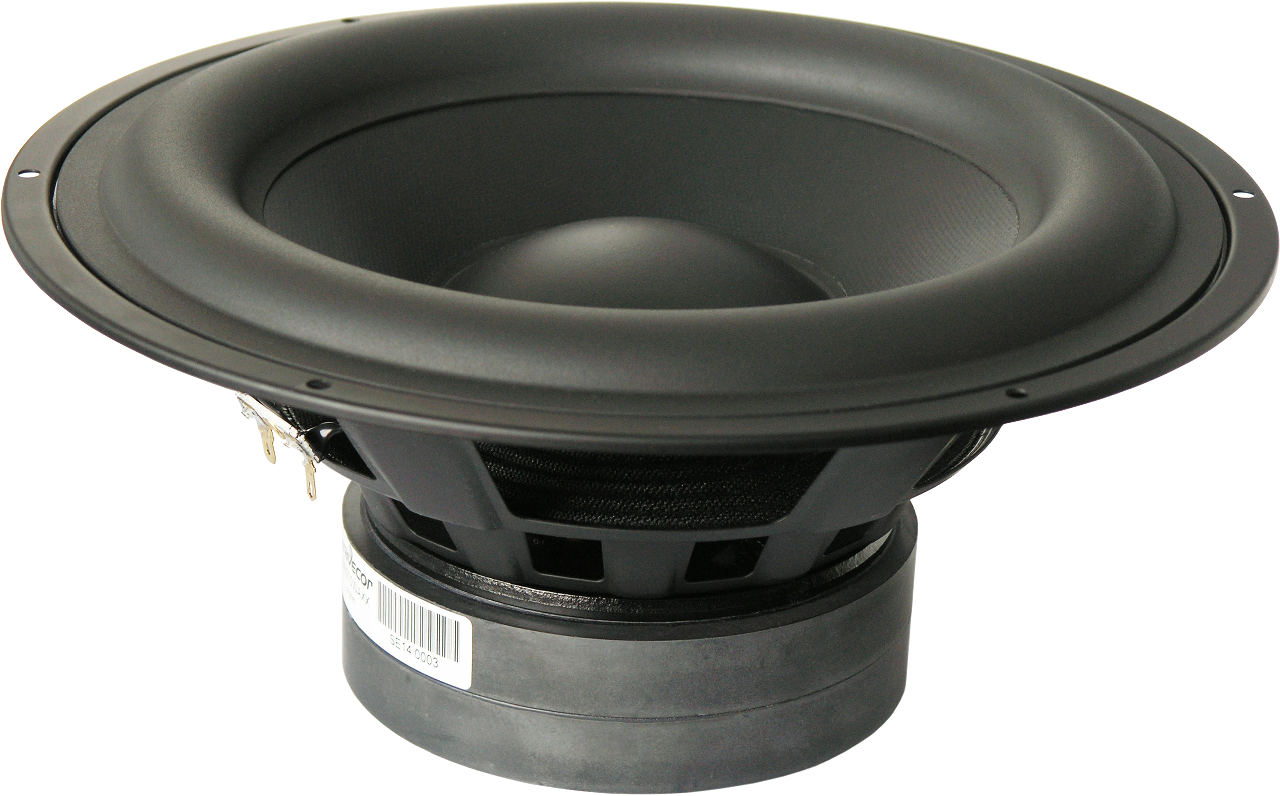

Wavecor SW270WA01 Subwoofer Chassis

Wavecor zeigt bei der WA-Serie, dass auch günstige Chassis sehr gut sein können. Der SW270WA01 ist ein reinrassiger Subwoofer und die Thiele-Small-Parameter unterstreichen diese Behauptung.

Thiele-Small-Parameter (TSP) vom Wavecor SW270WA01:wavecor sw270wa01

Größe Zeichen Wert Einheit
Gleichstromwiderstand Re 3,3 Ohm
Induktivität der Schwingspule Le 1,1 mH
Freiluftresonanzfrequenz Fs 25 Hz
mechanische Güte Qms 8,1
elektrische Güte Qes 0,53
Gesamtgüte Qts 0,5
Membranfläche Sd  311  cm²
Äquivalentvolumen Vas  69  l
Nachgiebigkeit der Aufhängung Cms   0,54 mm / N
Bewegte Masse Mms  86
mechanischer Verlustwiderstand Rms 1,2 kg / s
Kraftfaktor Bxl  9,7 N / A
 Z 1 kHz   10,1 Ohm
 Z 10 kHz   47,2 Ohm
die orangen Daten sind nur für die Simulation in AJ-Horn und gehören nicht zu den TSP

Was sagen uns die Daten?

Fangen wir beim Qts an. Ein Qts Wert von 0,5 bedeutet, dass es sich um einen starken Antrieb beim SW270WA01 handelt. Somit ist der Subwoofer für Bassreflexgehäuse gut geeignet.

Gehäuseplan für den Yukon Subwoofer:

Aufbau vom Yukon Subwoofer:

Aufbau Yukon Schritt 1:

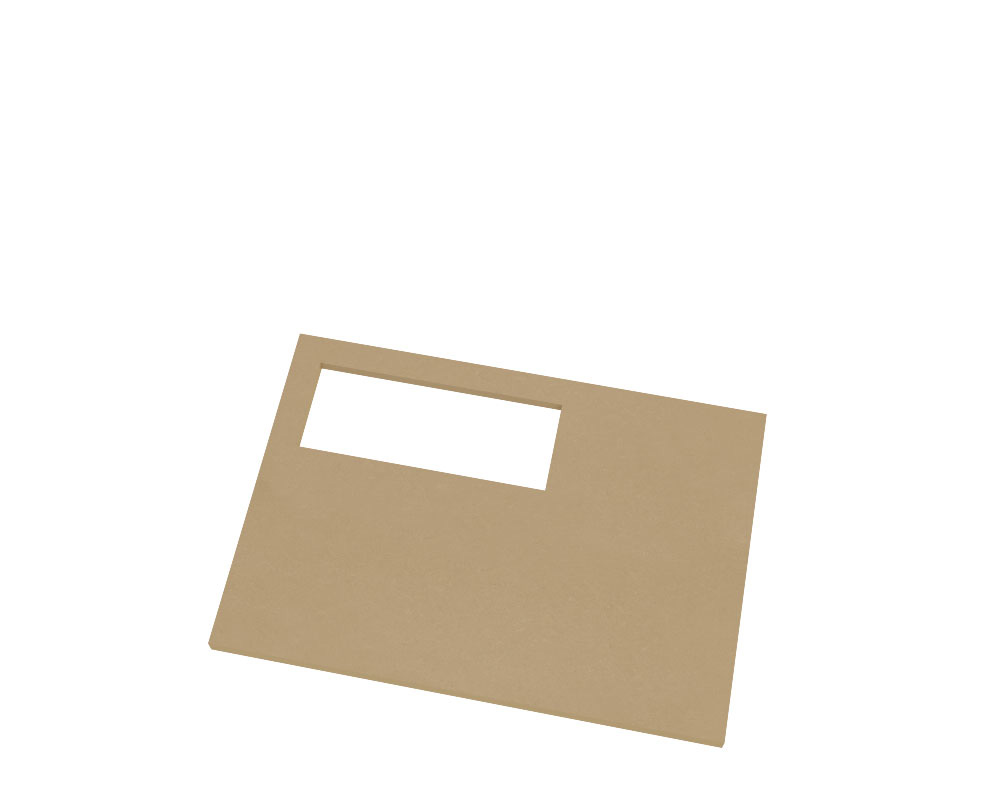

yukon aufbau 01Die Rückseite von Staub befreien und auf den Tisch legen. Die rechte Kante mit Leim bestreichen. Zum gleichmäßigen Auftragen sollte man einen Pinsel oder ein sauberes Tuch verwenden, um den Leim auf der Klebefläche zu verteilen.

Tipp:

Zum Verkleben und Verspannen von dem Gehäuse, kann man Spanngurte vor dem Zusammenfügen der Einzelteile unter die Rückwand legen. Später können wir dann, die Spanngurte um das Gehäuse legen und festziehen. Somit erspart man sich die Arbeit mit Schraubzwingen. Wenn man mit Gehrung arbeitet, solltet ihr vor dem Verkleben, ein Kreppband an die Außenkanten der Teile kleben. Somit kann der Leim nicht austreten und man kann die Teile sauber positionieren und aufeinander klappen. Bitte nur Kreppband verwenden. Andere Klebebänder hinterlassen Kleber und ihr habt viel Arbeit diese Reste zu entfernen. Besonders wenn Ihr das Gehäuse im Anschluss lackieren möchtet, ist der Rückstand vom Klebeband (nicht Kreppband) echt nervig.

Die obere Kante von der Rückwand auch gleich mit Leim bestreichen, denn wir brauchen gleich den oberen Boden um die Seitenwand zu stabilisieren.

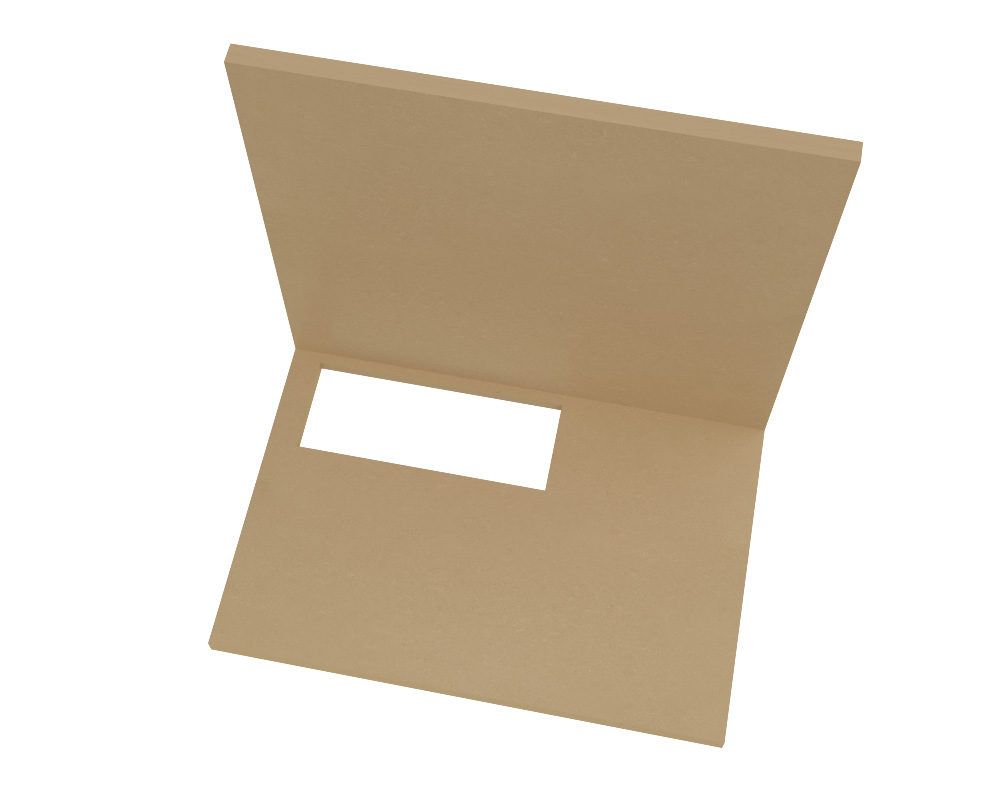

Aufbau Yukon Schritt 2:

yukon aufbau 02
Die Seitenwand an der linken Kante gleich mit Leim bestreichen, dass wir im Anschluss den oberen Boden zum Stabilisieren einkleben können. Die erste Seitenwand mit der Rückwand verkleben.

Aufbau Yukon Schritt 3:

yukon aufbau 03
Der obere Boden kann eingeklebt werden. Jetzt ist auch Stabilität für die Seitenwand hergestellt.





















Aufbau Yukon Schritt 4:

yukon aufbau 04Das hypex Verstärkermodul ist nicht luftdicht. Somit müssen wir in den Yukon eine Kammer bauen. Diese Kammer sitzt auf der Rückseite in der oberen rechten Ecke. Wir brauchen nur drei Brettchen für die Kammer.

Name Teil Anzahl Abmessungen in mm
Boden der hypex Kammer 1 131  x 40 x 19
Seitenteil der hypex Kammer 1 291 x 40 x 19
Rückwand der hypex Kammer 1 291 x 150 x 19



Wir kleben das Seitenteil für die hypex Kammer auf die Rückseite von unserem Subwoofer Gehäuse.

Tipp:

Verwendet bei der Kammer viel Leim. Der Leim sollte auch an den Seiten austreten. Somit könnt ihr sicher sein, dass die Kammer luftdicht ist.





Aufbau Yukon Schritt 5:

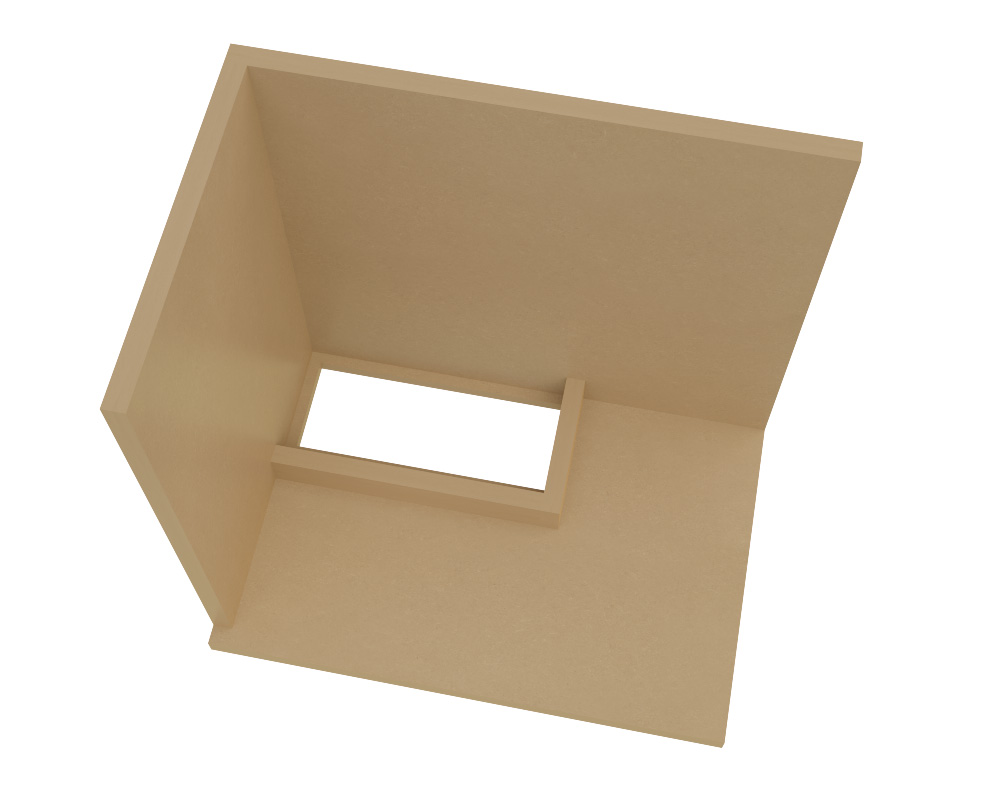

yukon aufbau 05

Das hypex Verstärkermodul ist nicht luftdicht. Somit müssen wir in den Yukon eine Kammer bauen. Diese Kammer sitzt auf der Rückseite in der oberen rechten Ecke. Wir brauchen nur drei Brettchen für die Kammer.

Name Teil Anzahl Abmessungen in mm
Boden der hypex Kammer 1 131  x 40 x 19
Seitenteil der hypex Kammer 1 291 x 40 x 19
Rückwand der hypex Kammer 1 291 x 150 x 19



Wir kleben den Boden für die hypex Kammer auf die Rückseite von unserem Subwoofer Gehäuse.

Tipp:

Verwendet bei der Kammer viel Leim. Der Leim sollte auch an den Seiten austreten. Somit könnt ihr sicher sein, dass die Kammer luftdicht ist.




Aufbau Yukon Schritt 6:

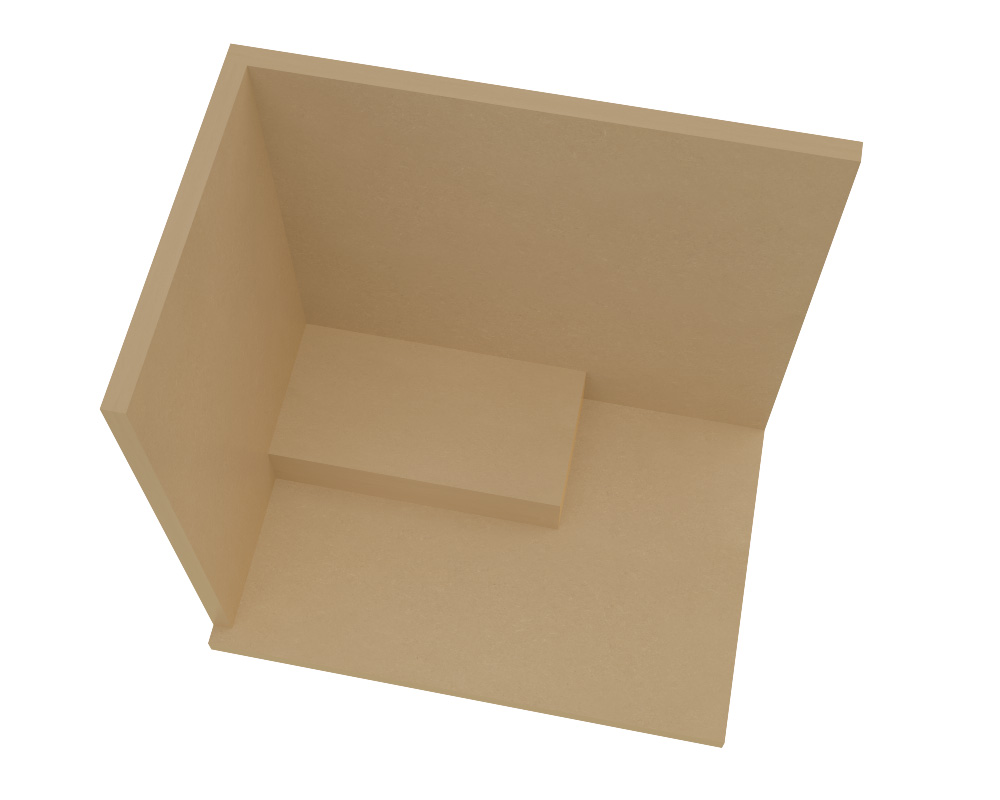

yukon aufbau 06Das hypex Verstärkermodul ist nicht luftdicht. Somit müssen wir in den Yukon eine Kammer bauen. Diese Kammer sitzt auf der Rückseite in der oberen rechten Ecke. Wir brauchen nur drei Brettchen für die Kammer.

Name Teil Anzahl Abmessungen in mm
Boden der hypex Kammer 1 131  x 40 x 19
Seitenteil der hypex Kammer 1 291 x 40 x 19
Rückwand der hypex Kammer 1 291 x 150 x 19



Wir kleben die Rückwand für die hypex Kammer auf die Rückseite von dem Boden und dem Seitenteil der hypex Kammer.

Tipp:

Verwendet bei der Kammer viel Leim. Der Leim sollte auch an den Seiten austreten. Somit könnt ihr sicher sein, dass die Kammer luftdicht ist.

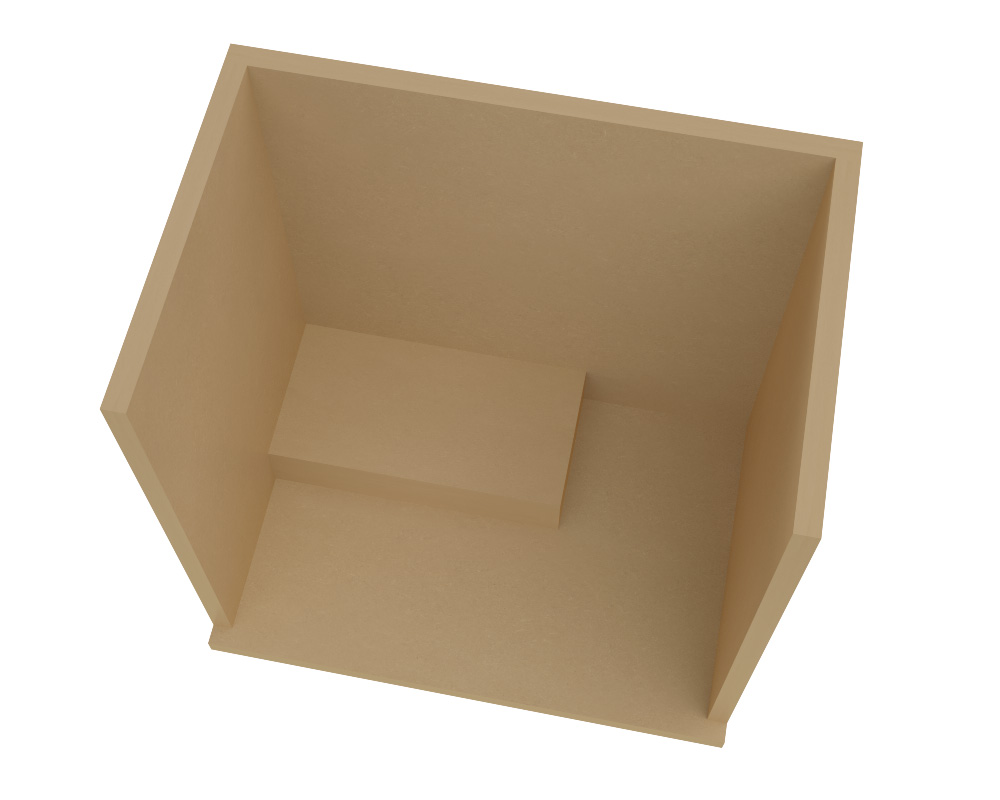

Aufbau Yukon Schritt 7:

yukon aufbau 07Der untere Boden wird eingeklebt.

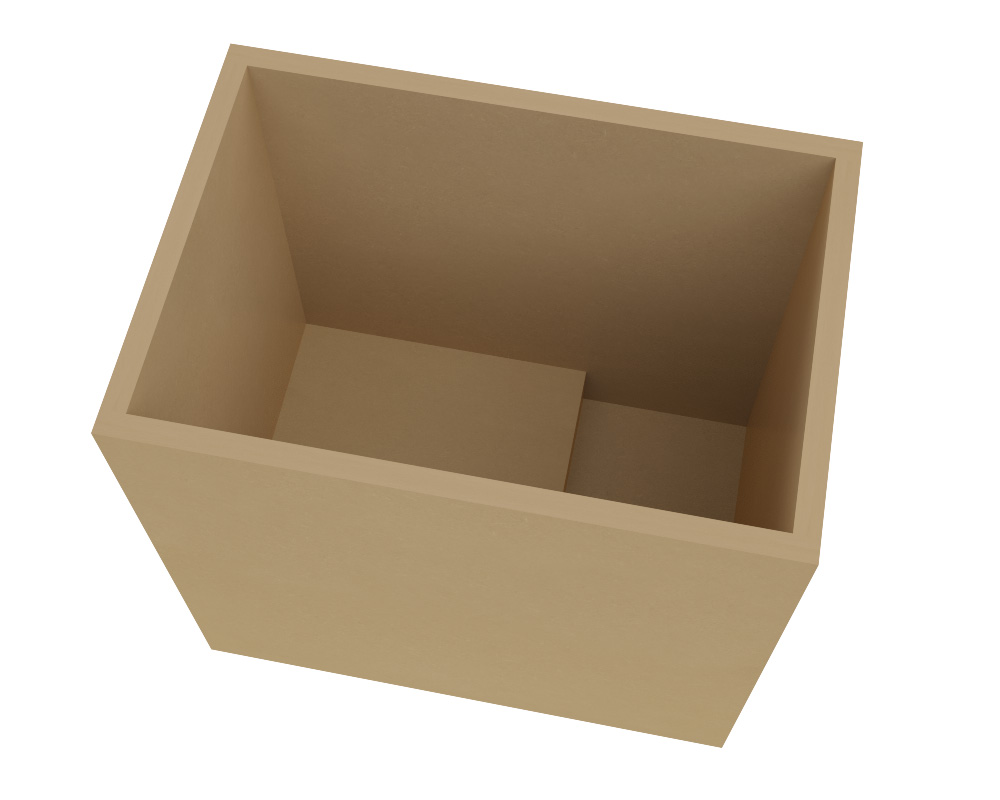

Aufbau Yukon Schritt 8:

yukon aufbau 08Das zweite Seitenteil wird eingeklebt.

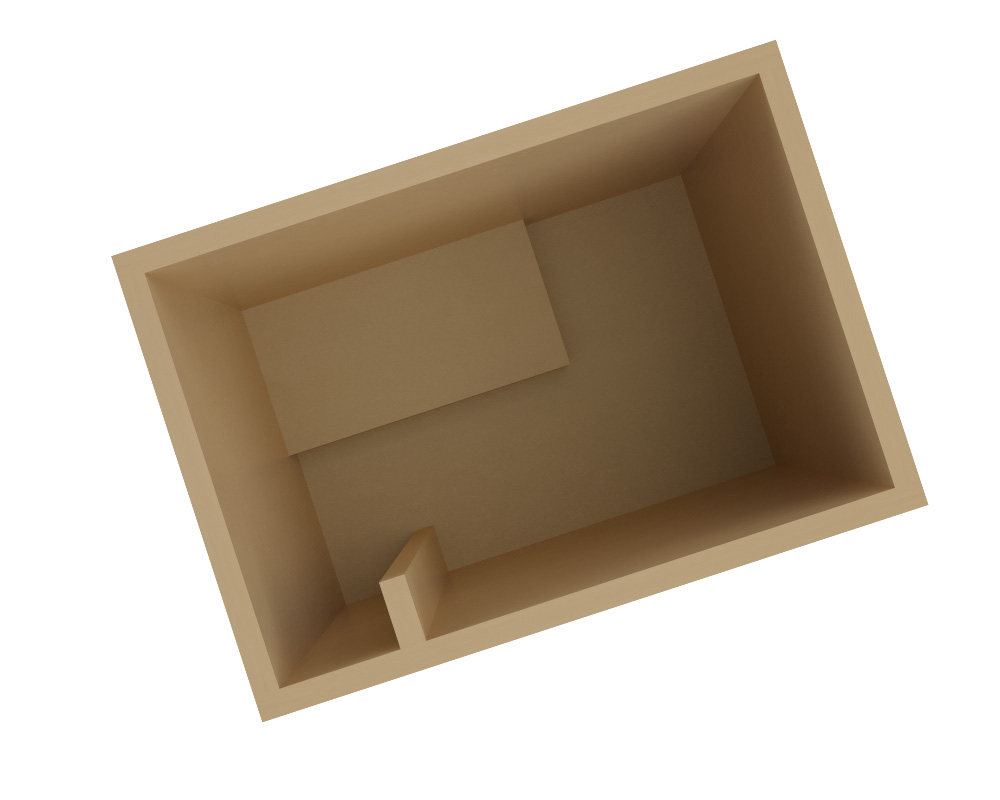

Aufbau Yukon Schritt 9:

yukon aufbau 09

Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir an die linke Seitenwand zwei Versteifungen.

Name Teil Anzahl Abmessungen in mm
Yukon Versteifung A 2 462 x 50 x 19
Yukon Versteifung B 2 312 x 100 x 19



Die Yukon Versteifungen A werden direkt auf die Seitenwand geklebt.



Aufbau Yukon Schritt 10:

 yukon aufbau 10



Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir an die linke Seitenwand zwei Versteifungen.

Name Teil Anzahl Abmessungen in mm
Yukon Versteifung A 2 462 x 50 x 19
Yukon Versteifung B 2 312 x 100 x 19



Die Yukon Versteifungen A werden direkt auf die Seitenwand geklebt.





Aufbau Yukon Schritt 11:

yukon aufbau 11

Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir zwischen die rechte und linke Seitenwand noch zwei Versteifungen.

Name Teil Anzahl Abmessungen in mm
Yukon Versteifung A 2 462 x 50 x 19
Yukon Versteifung B 2 312 x 100 x 19



Aufbau Yukon Schritt 12:

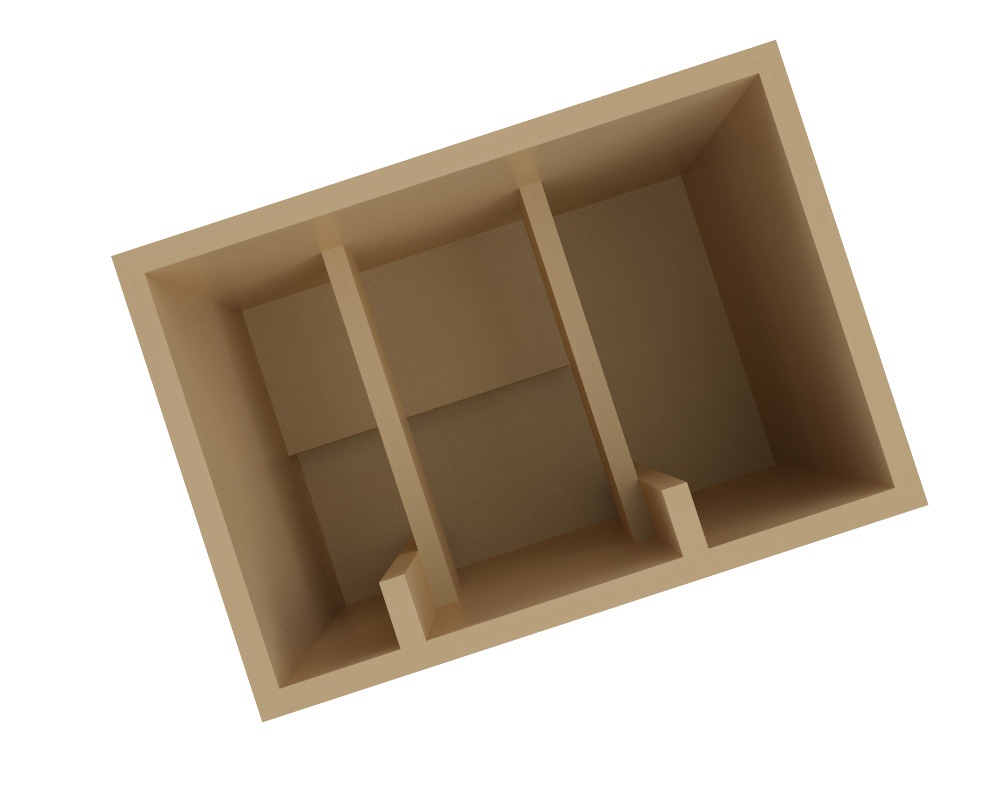

yukon aufbau 12Damit unser Yukon Subwoofer nur die Töne spielt die in der Musik sind, müssen wir das Gehäuse versteifen. Dazu kleben wir zwischen die rechte und linke Seitenwand noch zwei Versteifungen.

Name Teil Anzahl Abmessungen in mm
Yukon Versteifung A 2 462 x 50 x 19
Yukon Versteifung B 2 312 x 100 x 19



Aufbau Yukon Schritt 13:

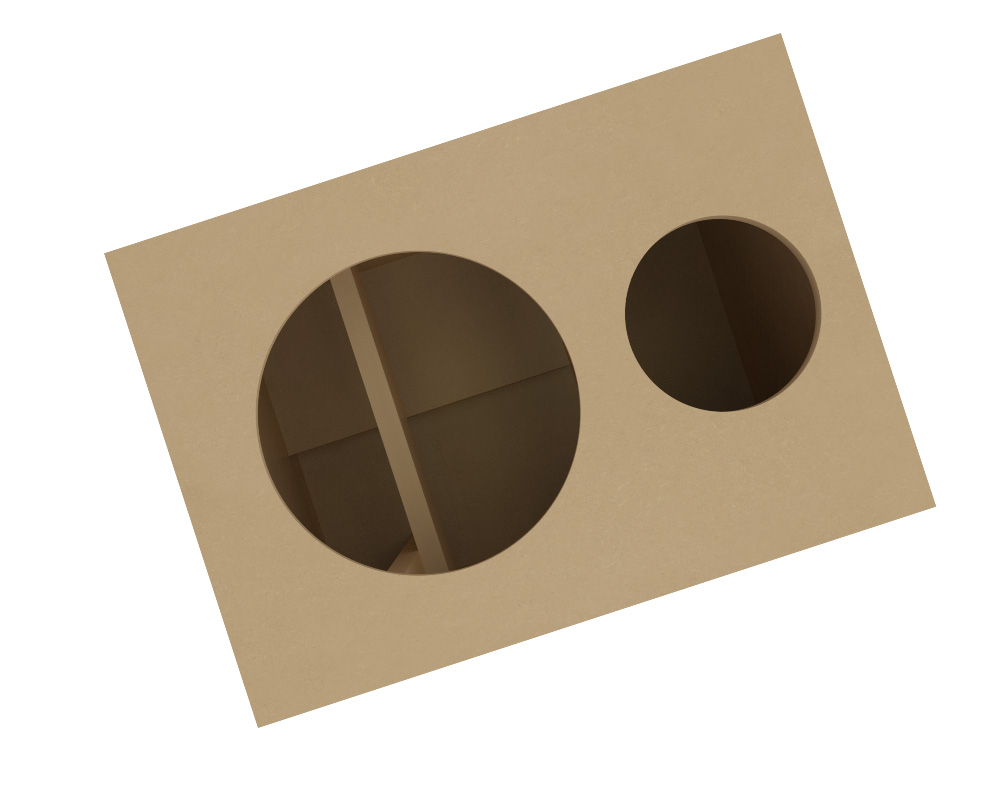

yukon aufbau 13Die Front kann auf den Korpus geklebt werden.



Aufbau Yukon Schritt 14:

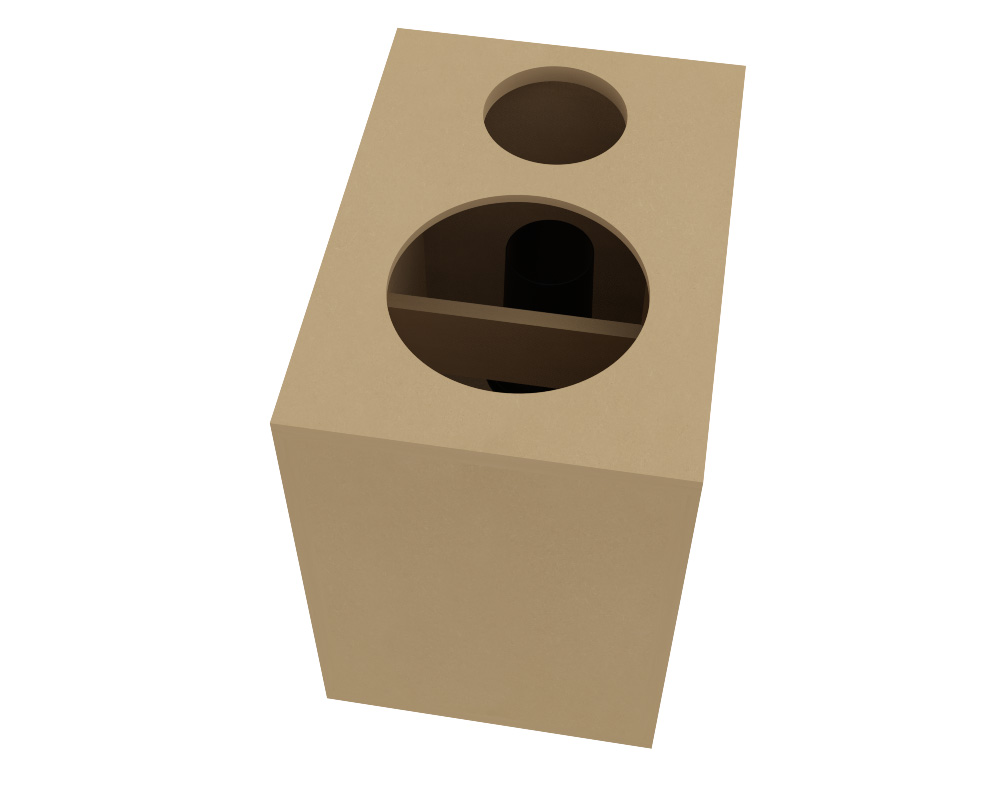

yukon aufbau 14

Das erste Bassreflexrohr wird durch die Öffnung vom Chassis in den Innenraum gebracht.

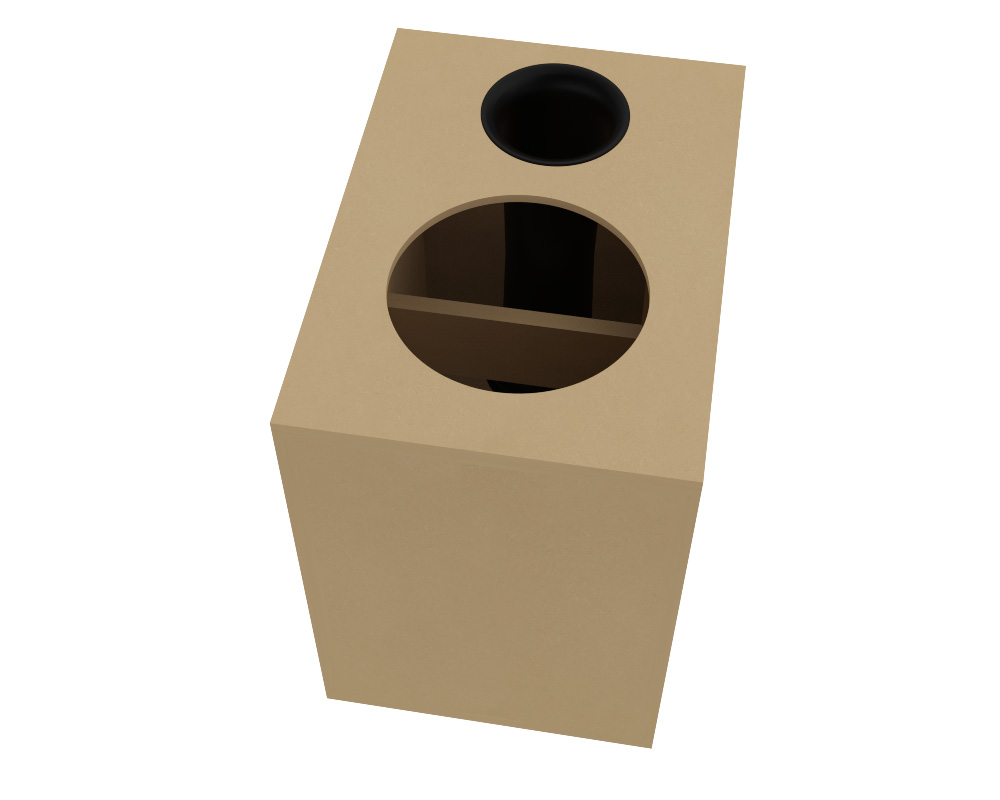

Aufbau Yukon Schritt 15:

yukon aufbau 15

Das zweite Bassreflexrohr wird mit dem inneren Bassreflexrohr verbunden und mit Kunststoffkleber fixiert. Als Sicherheit könnt ihr noch Gewebeklebeband oder Klebeband um die Verbindung kleben.

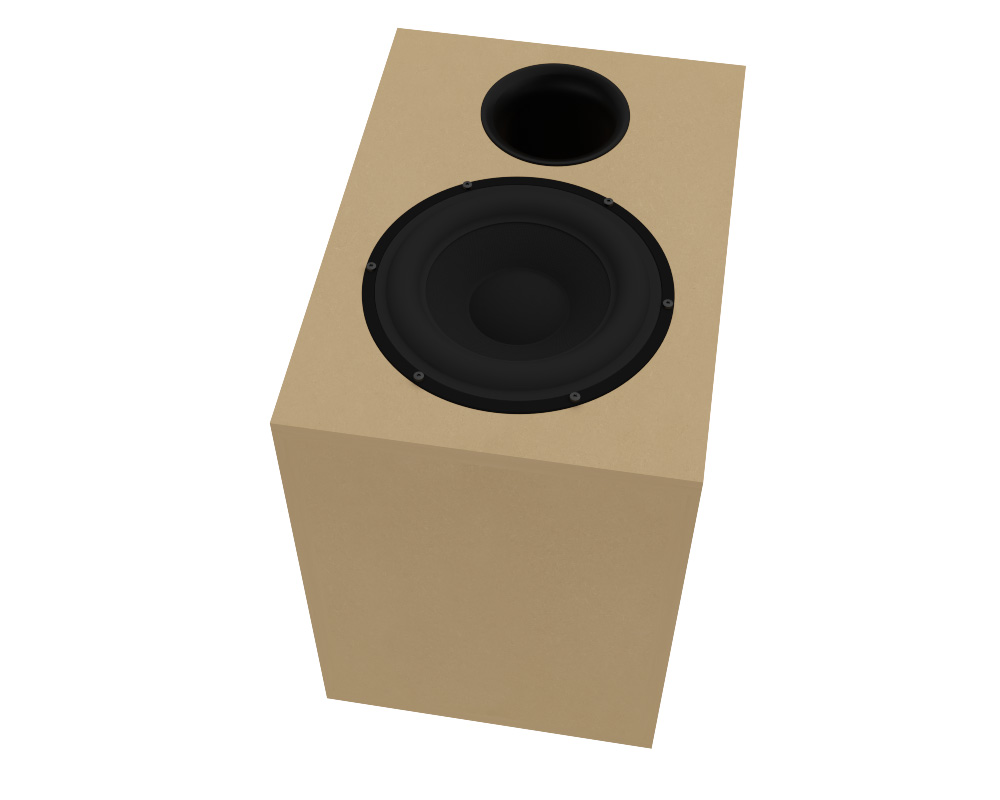

Aufbau Yukon Schritt 16:

yukon aufbau 17

Wir machen eine  Bohrung für die Kabel vom hypex Verstärker. Die Zuleitungen für das Subwoofer Chassis SW270WA01 werden durch das Loch geführt und mit Heißkleber verschlossen. Wir lassen ca. 15 cm Kabel aus dem Loch stehen. Diese Länge reicht, um den Verstärker anschließen zu können.

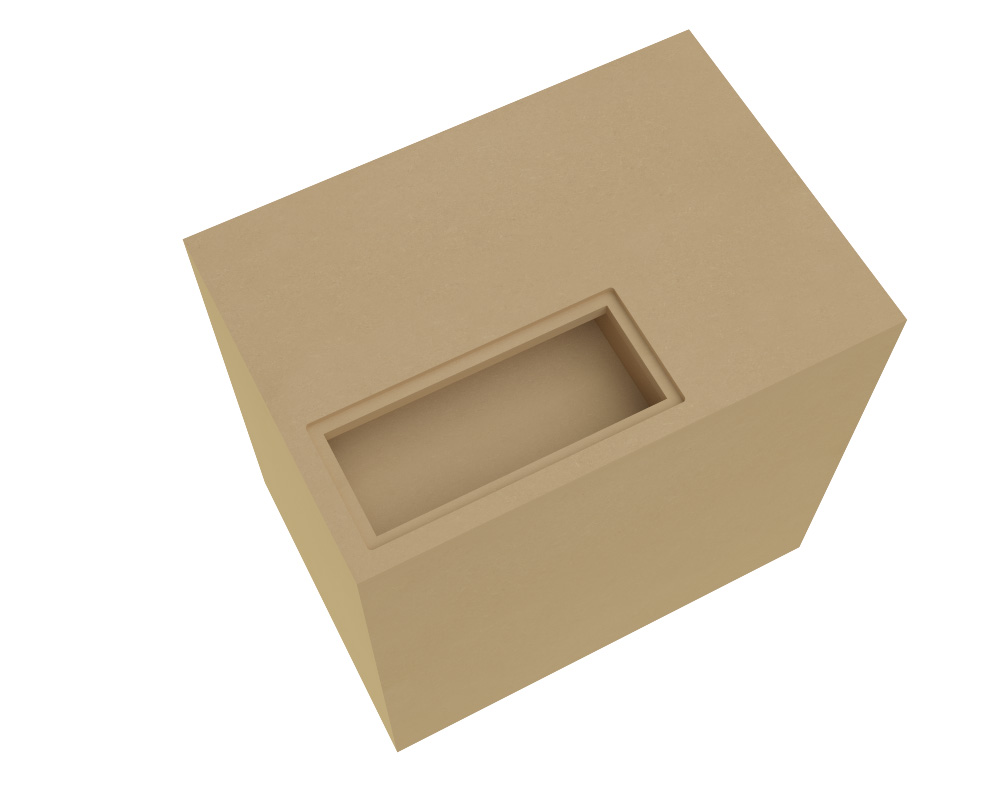

Aufbau Yukon Schritt 17:

yukon aufbau 18

 Die Kabel vom hypex Verstärker werden an das Chassis angelötet und der Subwoofer ist fertig.
