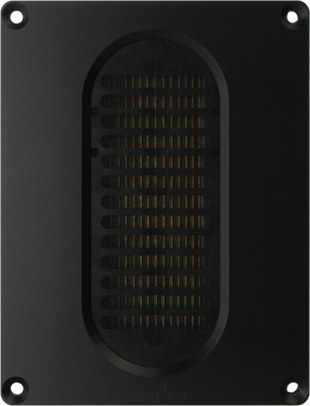

audaphon amt 1 frontDer audaphon AMT ist ein Air-Motion-Transformer. Das Prinzip beruht auf der Entwicklung von Oskar Heil aus Langwieden (Rheinland-Pfalz, Deutschland). Das Besondere am Air-Motion-Transformer ist die große schallabstrahlende Fläche der Membrane. Schauen wir uns den AMT etwas genauer an.

audaphon amt folie ggDie Folie aus Kapton wird mit Leiterbahnen versehen und anschließend wird die Folie in gleichförmige Wellen gefaltet. Die Leiterbahnen verlaufen immer an der Außenseite einer Welle und sind parallel zum Magneten. Der Magnet zieht also die Taschen (eine Welle) auf und zu. Das ist auch der Unterschied zum Bändchen. Der AMT arbeitet nicht in der Richtung in die der Schall abgestrahlt wird, sondern presst die Luft aus den Taschen. Bei einem Bändchen bewegt sich die eingespannte Folie (Band) in der Richtung, in die auch der Schall abgestrahlt wird. Die Verzerrungen von dem audaphon AMT sind sehr gering, weil die Bewegungen sehr klein sind. Die große Oberfläche sogt für einen hohen Wirkungsgrad von 96 dB bei 2,83 Volt in einem Meter Entfernung gemessen. Durch die spezielle Form der Polplatte und die ausgeklügelte Bedämpfung ist der audaphon AMT auch sehr linear. Ich habe am Ende von dem Artikel die Messungen angehängt.

Die Folie hat eine Eigenresonanz und dadurch fängt sie bei tiefen Frequenzen mit unkontrollierten Schwingen an. Somit sollte man bei Lautsprechern mit einem hohen Wirkungsgrad den audaphon AMT schon bei 2000 Hz mit einem 12 dB / Oktave (Filter 2. Ordnung) Hochpassfilter von den tiefen Tönen befreien. Bei kleinen Lautsprechern kann man die Trennfrequenz etwas tiefer wählen, sollte aber mit steileren Filtern arbeiten. Wir empfehlen 18 dB / Oktave (Filter 3. Ordnung). Wir haben mit dem audaphon AMT 1i viele Lautsprecher im Angebot und konnten in den letzten Jahren viele Erfahrungen mit diesem tollen Hochtöner sammeln. Schau Dir doch einfach die Bauvorschläge an und vielleicht hast Du eine Idee für deinen eigenen Traumlautsprecher. Wenn Dir aber das Mess-Equipment und die Erfahrung fehlen, kannst Du uns gern eine E-Mail schreiben und wir könne Dir hoffentlich weiter helfen.

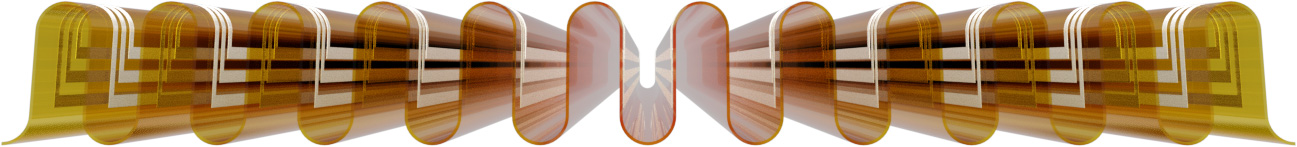

audaphon amt 1i folie

In der oberen Abbildung, kannst Du die Folie in der gefalteten Form sehen.

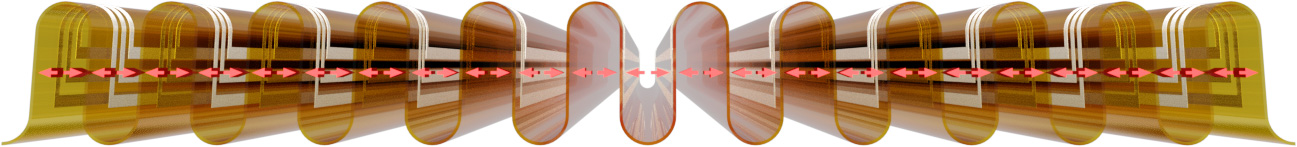

audaphon amt 1i folie bewegung

Das ist die Folie mit der angezeigten Bewegungsrichtung.

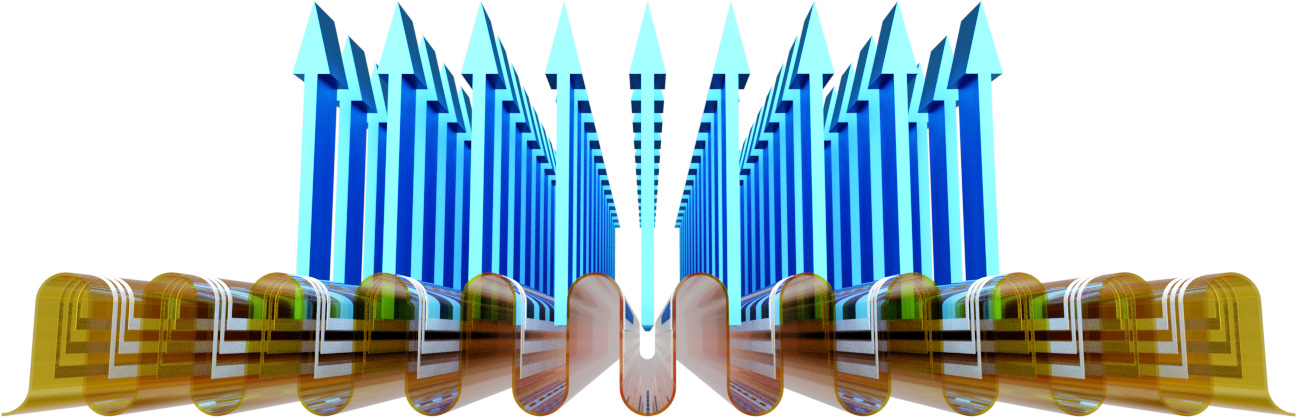

audaphon amt 1i folie luft

In der oberen Abbildung, kannst Du die Bewegung der Luft sehen.


Der audaphon AMT 1i ist von der Bauform ungewöhnlich hoch. Dadurch fokussiert der AMT auf der Vertikalen stärker als kleine 20-30 mm Kalotten. Diese Fokussierung auf die Horizontale verringert die Reflexionen vom Boden und von der Decke. Besonders bei niedriger Deckenhöhe (kleiner 2,60 m) und schallharten Oberflächen (Beton, Keramik, Granit, Marmor usw.) verbessert sich die räumliche Darstellung vom Lautsprecher. Der Direktschall ist deutlich lauter als der reflektierte Schall. Somit hören wir den Ton bzw. die Musik genauer und können Details besser erkennen und orten.

Es wäre schön wenn es im Leben nur Vorteile und keine Nachteile gäbe. Aber leider sprechen wir auch hier von einfacher Physik und man kann sich Vor- und Nachteile in der Akustik wie eine Wage vorstellen. Was für den einen Hörer das Optimum ist, kann für einen anderen Musikliebhaber der Nachteil sein. Will sagen, wenn der audaphon AMT auf die Horizontale fokussiert, ist wenn man in Hochtönerhöhe sitzt die Welt in Ordnung. Steht man aber auf und bewegt sich aus dem fokussierten Bereich, verringern sich die hohen Töne unproportional schnell. Es wird also leiser im Hochtonbereich. Der AMT ist also besonders gut, wenn man auf Ohrhöhe mit dem Hochtöner sitzt und wenn man niedrige Decken hat. Natürlich funktioniert der AMT auch sehr gut in 10 m hohen Räumen, aber da funktioniert auch der Kalottenhochtöner vorzüglich.



Details:

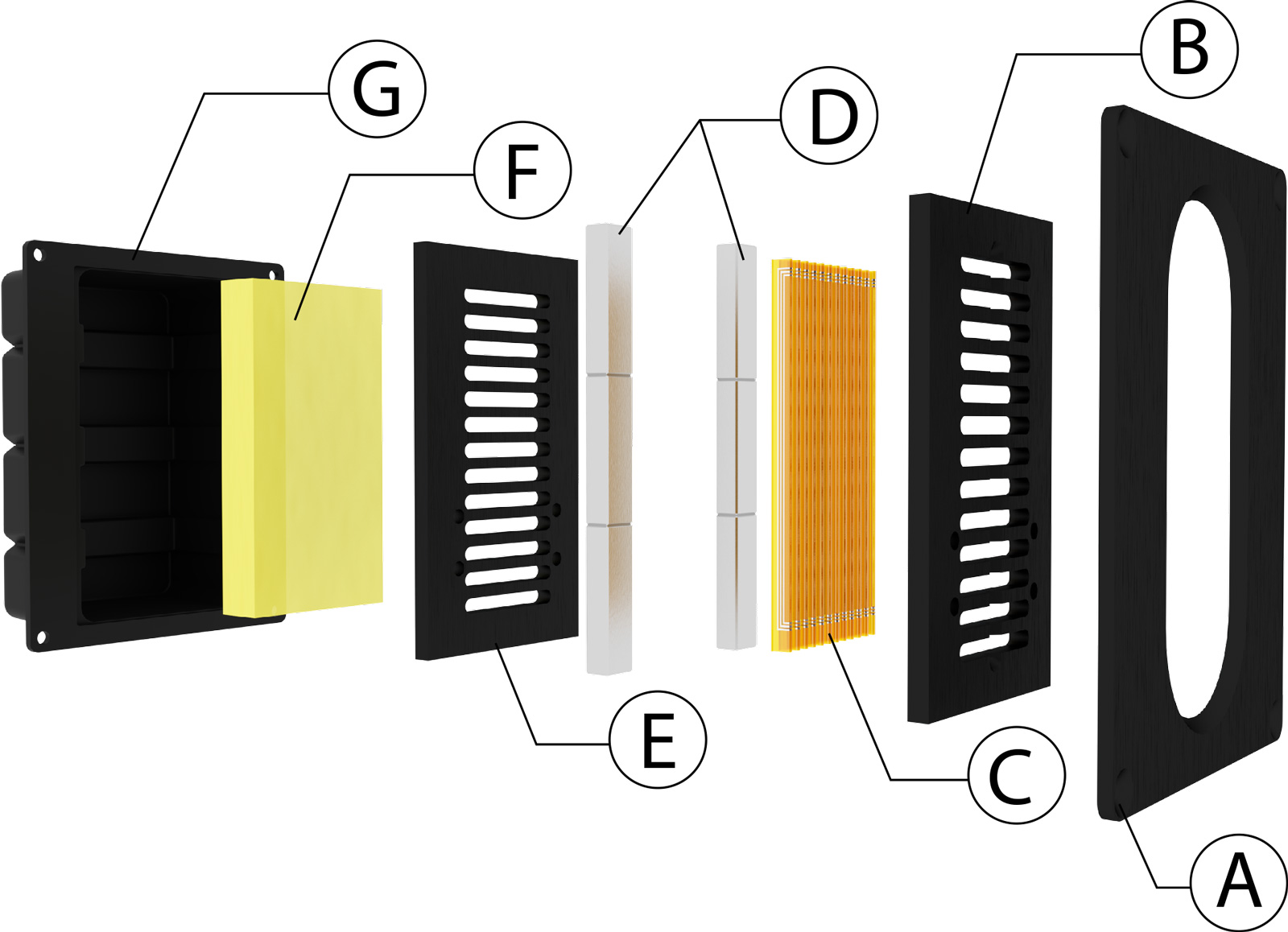

audaphon amt 1i explosionA: Frontplatte

B: vordere Polplatte

C: Folie und Leiterbahn

D: Magnete

E: hintere Polplatte

F: Dämpfung

G: Gehäuse



Messungen vom audaphon AMT 1i:

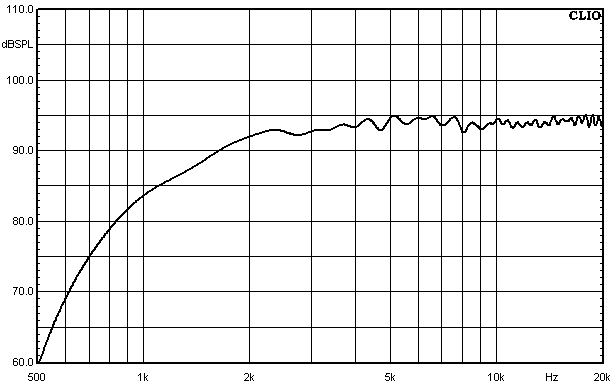

Frequenzgang gemessen mit Clio 1m Entfernung bei 2,83 Volt 0°:

audaphon amt1i 0grad

Frequenzgang gemessen mit Clio 1m Entfernung bei 2,83 Volt 0°, 15°, 30°:

audaphon amt1i winkel

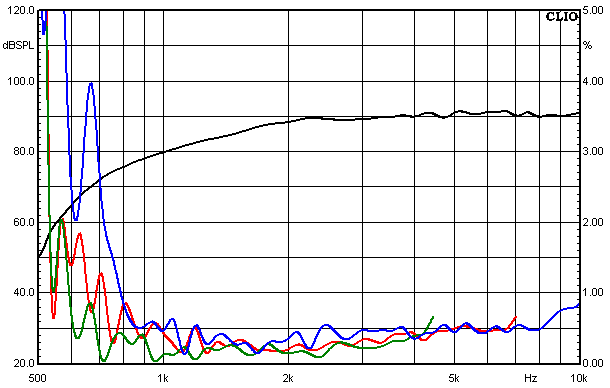

Verzerrungen bei 90 dB gemessen mit Clio:

audaphon amt1i 90db

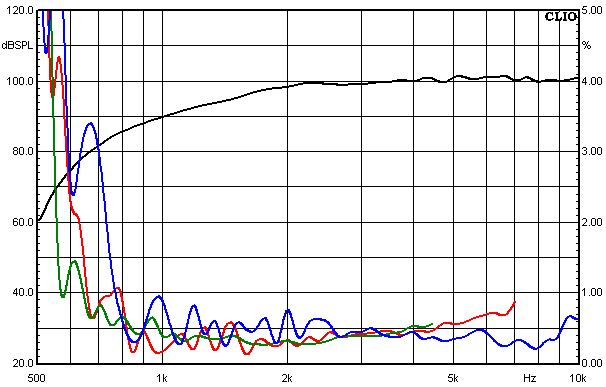

Verzerrungen bei 100 dB gemessen mit Clio:

audaphon amt1i 100db
