Startseite Kondensator-Überblick ClarityCap PWA PX SA CSA ESA MR CMR DTAC TC

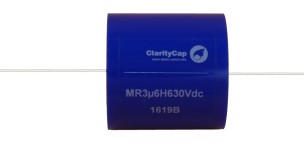

ClarityCap Kondensator Typ MR

ClarityCap MR Die MR-Serie entstand aus einer zweijährigen Forschungsarbeit zwischen ClarityCap und dem Acoustics Research Centre der University Salford.

Kein Stein blieb auf dem anderen: Die Forschung streifte alle Materialien, die in Audio-Kondensatoren benutzt werden. Alle Eigenschaften, die vom Herstellungsprozess und von Herstellungstechnologien abhängen, wurden untersucht.

Der wesentliche Faktor, der herausgearbeitet wurde, waren mechanische Resonanzen, die sich auf die Klangqualität und die akustische Performance auswirkten.

Die MR-Serie macht alles Know-How nutzbar, das in Folge des Forschungsprogramms gewonnen wurde. Sie bietet ein überragendes Produkt auf Basis von Wissenschaft und Forschung. Im Einsatz feiern Industrieexperten, OEM's und Audiophile seine Räumlichkeit und sein hervorragendes Trennvermögen.

Der Kondensator beinhaltet ein Polypropylen-Dielektrikum, das nicht Standard ist. Dazu kommt eine ultra-reine Aluminium-Metallisierung. Der Kondensator ist in Acrylröhre beheimatet. Das Ergebnis: MR ist ein Kondensator der weitgehend interne Resonanzen unterdrückt.

Die Anschlüsse sind aus handverzinntem Kupfer. Der Kondensator wird nur in blauer Ummantelung mit weißem Harz geliefert.

Mit weniger als 3% Tolerenz wird sicher gestellt, dass die Komponenten zu einem ausbalanciertes System führen.

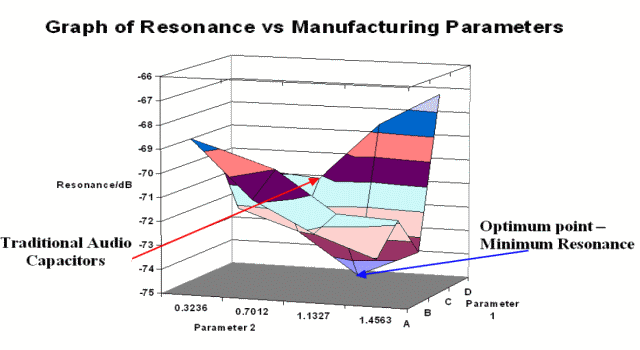

Die Grafik unten zeigt den relativen Schall der SA-Serie (traditionell) im Vergleich zur MR-Serie (optimiert). Improvement

Technische Details

Toleranz +/-3%; geringere Werte auf Anfrage   Verlustfaktor ≤ 0,001 @ 1 kHz, 20 °C
Nennspannung 400Vdc oder 630Vdc Isolationswiderstand ≥ 10 000 MΩ x µF / C, C>330nF
≥ 30 000 MΩ , C<330nF @ Nennspannung, 20 °C
Dielektrische Verluste ≤ 0,1% @ 20 °C getestete Spannungsfestigkeit 1,5 x Nennspannung, 30 Sekunden, ohne Wiederholung
Umwelt, Prüfklasse 55/100/56 to EN 60068 - 1 (IEC 68 - 1) Stoßtest EN 60068 - 2 - 29 (EIC 68 - 2 - 29) Test Eb 400m/s2, 1000 Bumps
Temperaturbereich -40 to +70 °C Vibration EN 60068 - 2 - 6 (EIC 68 - 2 - 6) Test Fc 100 bis 500 Hz 0,75mm oder 100m/s2

Wenn Sie paarweise selektierte Kondensatoren benötigen, können wir diese
für EUR 2,80 ohne MwSt: € 2.35 / $ 2.54 Aufpreis pro Paar liefern (Kapazitätsunterschied << 1%).

ClarityCap MR 630Vdc

Art.Nr. C/µF U/Vdc Maße
DxL/mm
Preis
cc-mr001-630 0,010 630 - nicht lieferbar (_)
cc-mr0022-630 0,022 630 - nicht lieferbar (_)
cc-mr010-630 0,10 630 25,0 x 27,0 EUR 43,00 ohne MwSt: € 36.13 / $ 39.03
cc-mr022-630 0,22 630 25,0 x 35,0 EUR 50,10 ohne MwSt: € 42.10 / $ 45.47
cc-mr033-630 0,33 630 25,0 x 40,0 EUR 47,00 ohne MwSt: € 39.50 / $ 42.66
cc-mr047-630 0,47 630 25,0 x 40,0 EUR 55,30 ohne MwSt: € 46.47 / $ 50.19
cc-mr068-630 0,68 630 25,0 x 45,0 EUR 51,00 ohne MwSt: € 42.86 / $ 46.29
cc-mr082-630 0,82 630 38,0 x 40,0 EUR 62,00 ohne MwSt: € 52.10 / $ 56.27
cc-mr10-630 1,0 630 38,0 x 40,0 EUR 65,00 ohne MwSt: € 54.62 / $ 58.99
cc-mr12-630 1,2 630   - nicht lieferbar (_)
cc-mr15-630 1,5 630 38,0 x 50,0 EUR 68,00 ohne MwSt: € 57.14 / $ 61.71
cc-mr18-630 1,8 630 38,0 x 50,0 EUR 71,00 ohne MwSt: € 59.66 / $ 64.44
cc-mr20-630 2,0 630 38,0 x 50,0 EUR 75,00 ohne MwSt: € 63.03 / $ 68.07
cc-mr22-630 2,2 630 38,0 x 50,0 EUR 78,00 ohne MwSt: € 65.55 / $ 70.79
cc-mr27-630 2,7 630 38,0 x 65,0 EUR 80,00 ohne MwSt: € 67.23 / $ 72.61
cc-mr30-630 3,0 630 38,0 x 65,0 EUR 81,00 ohne MwSt: € 68.07 / $ 73.51
cc-mr33-630 3,3 630 38,0 x 65,0 EUR 89,00 ohne MwSt: € 74.79 / $ 80.77
cc-mr36-630 3,6 630   EUR 101,00 ohne MwSt: € 84.87 / $ 91.66
cc-mr39-630 3,9 630 50,0 x 50,0 EUR 99,00 ohne MwSt: € 83.19 / $ 89.85
cc-mr43-630 4,3 630 50,0 x 50,0 EUR 100,00 ohne MwSt: € 84.03 / $ 90.76
cc-mr47-630 4,7 630 50,0 x 50,0 EUR 116,00 ohne MwSt: € 97.48 / $ 105.28
cc-mr51-630 5,1 630   EUR 125,00 ohne MwSt: € 105.04 / $ 113.45
cc-mr56-630 5,6 630 50,0 x 65,0 EUR 141,00 ohne MwSt: € 118.49 / $ 127.97
cc-mr68-630 6,8 630 50,0 x 85,0 EUR 166,00 ohne MwSt: € 139.50 / $ 150.66
cc-mr75-630 7,5 630 50,0 x 85,0 EUR 168,00 ohne MwSt: € 141.18 / $ 152.47
cc-mr82-630 8,2 630 50,0 x 85,0 EUR 179,00 ohne MwSt: € 150.42 / $ 162.45
cc-mr100-630 10,0 630 50,0 x 85,0 EUR 185,00 ohne MwSt: € 155.46 / $ 167.90
cc-mr120-630 12,0 630 76,0 x 85,0 EUR 258,00 ohne MwSt: € 216.81 / $ 234.15
cc-mr150-630 15,0 630 76,0 x 85,0 EUR 266,00 ohne MwSt: € 223.53 / $ 241.41
cc-mr180-630 18,0 630 76,0 x 85,0 EUR 266,00 ohne MwSt: € 223.53 / $ 241.41
cc-mr220-630 22,0 630 76,0 x 85,0 EUR 270,00 ohne MwSt: € 226.89 / $ 245.04
cc-mr270-630 27,0 630 76,0 x 85,0 EUR 306,00 ohne MwSt: € 257.14 / $ 277.71

ClarityCap MR 400Vdc

Art.Nr. C/µF U/Vdc Maße
DxL/mm
Preis
cc-mr068-400 0,68 400 25,0 x 40,0 EUR 38,00 ohne MwSt: € 31.93 / $ 34.49
cc-mr082-400 0,82 400 25,0 x 40,0 EUR 49,50 ohne MwSt: € 41.60 / $ 44.92
cc-mr10-400 1,0 400 25,0 x 40,0 EUR 50,70 ohne MwSt: € 42.61 / $ 46.01
cc-mr15-400 1,5 400   EUR 56,10 ohne MwSt: € 47.14 / $ 50.91
cc-mr18-400 1,8 400   EUR 57,70 ohne MwSt: € 48.49 / $ 52.37
cc-mr20-400 2,0 400   EUR 59,60 ohne MwSt: € 50.08 / $ 54.09
cc-mr22-400 2,2 400 38,0 x 50,0 EUR 68,80 ohne MwSt: € 57.82 / $ 62.44
cc-mr27-400 2,7 400 38,0 x 50,0 EUR 68,80 ohne MwSt: € 57.82 / $ 62.44
cc-mr31-400 3,1 400 38,0 x 50,0 EUR 74,30 ohne MwSt: € 62.44 / $ 67.43
cc-mr33-400 3,3 400 38,0 x 50,0 EUR 63,00 ohne MwSt: € 52.94 / $ 57.18
cc-mr39-400 3,9 400 38,0 x 50,0 EUR 84,50 ohne MwSt: € 71.01 / $ 76.69
cc-mr41-400 4,1 400 38,0 x 50,0 EUR 85,70 ohne MwSt: € 72.02 / $ 77.78
cc-mr47-400 4,7 400 38,0 x 50,0 EUR 87,30 ohne MwSt: € 73.36 / $ 79.23
cc-mr56-400 5,6 400 50,0 x 50,0 EUR 106,00 ohne MwSt: € 89.08 / $ 96.20
cc-mr62-400 6,2 400 50,0 x 50,0 EUR 109,00 ohne MwSt: € 91.60 / $ 98.92
cc-mr68-400 6,8 400 50,0 x 50,0 EUR 132,00 ohne MwSt: € 110.92 / $ 119.80
cc-mr82-400 8,2 400 50,0 x 50,0 EUR 134,00 ohne MwSt: € 112.61 / $ 121.61
cc-mr100-400 10,0 400 50,0 x 65,0 EUR 139,00 ohne MwSt: € 116.81 / $ 126.15
cc-mr120-400 12,0 400 50,0 x 65,0 EUR 208,00 ohne MwSt: € 174.79 / $ 188.77
cc-mr150-400 15,0 400 50,0 x 65,0 EUR 213,00 ohne MwSt: € 178.99 / $ 193.31
cc-mr160-400 16,0 400 50,0 x 85,0 EUR 215,00 ohne MwSt: € 180.67 / $ 195.13
cc-mr180-400 18,0 400 50,0 x 85,0 EUR 218,00 ohne MwSt: € 183.19 / $ 197.85
cc-mr200-400 20,0 400   EUR 219,00 ohne MwSt: € 184.03 / $ 198.76
cc-mr220-400 22,0 400 76,0 x 65,0 EUR 221,00 ohne MwSt: € 185.71 / $ 200.57
cc-mr250-400 25,0 400   EUR 226,00 ohne MwSt: € 189.92 / $ 205.11
cc-mr270-400 27,0 400 76,0 x 65,0 EUR 229,00 ohne MwSt: € 192.44 / $ 207.83
cc-mr350-400 35,0 400 76,0 x 65,0 EUR 243,00 ohne MwSt: € 204.20 / $ 220.54
