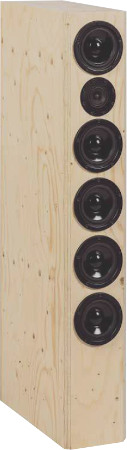

Quintett Nano   Standlautsprecher aus K+T 1/2021

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 89 dB
  • Maße (HxBxT): 1000 x 160 x 376 mm
  • Frequenzbereich (-8dB): 50 - 21000 Hz
  • Trennfrequenz(en): 500,29 Hz
  • Prinzip: Bassreflexbox

Quintett Nano ist ein drei-Wege Standlautsprecher.

Quintett Nano ist ein Bassreflex-Lautsprecher mit Chassis der Firma Visaton .

Der Lautsprecher enthält folgende Chassis:
- einen Breitband-Lautsprecher Visaton FRS 5X, 8 Ohm
- einen Mitteltöner Visaton W100 S, 4 Ohm
- vier Tieftöner Visaton W100 S, 4 Ohm

Der Lautsprecher wurde von Holger Barske und Thomas Schmidt entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Breitbandlautsprecher.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für die 4 Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum (Wasserfallspektrum) zeigt ein in den Mitten verzögertes Ausschwingverhalten.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (80 dB, 1 m) liegen oberhalb von 200 Hz unter 0,8 % und bleiben auch bei höheren Pegeln (90 dB, 1 m) im hörbaren Bereich unter 1,2 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Das klingt wie ein ernsthaft großer Lautsprecher! Sehr erstaunlich angesichts von nur 16 Zentimetern Gehäusebreite. Tatsachlich finde ich es sehr erstaunlich, wieviel Wucht die Box tatsächlich generieren kann, wie kernig und massig die Vierzöller den Job am unteren Ende des Spektrums machen. Der Gegenpol am anderen Ende des Spektrums ist fast ebenso beeindruckend - er ist einfach ein richtig guter Hochtöner, der kleine Breitbänder. Das Geschehen dazwischen passt sich schön geschmeidig ein, mit einer flüssigen und detaillierten Stimmwiedergabe. Nicht zu aufdringlich, keinesfalls nervig - das haben die Messergebnisse schon vermuten lassen. Wir sind zufrieden."

Unser Bausatz besteht aus

  • Visaton FRS 5X, 8 Ohm
  • 5x Visaton W100 S, 4 Ohm
  • Bassreflexrohr BR 15.34, schwarz
  • PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 2x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 0,25x Noppenschaumplatten N25 97,5x49x4cm anth/schwarz
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 4m Lautsprecherkabel 2x1,5 mm2, transparent
  • 3,5x Visaton Senkkopfschrauben 3,5x25, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 3,9 μF; / 400 Vdc
  • JB Elko bipolar, 330 μFF/50 Vdc
  • JB Elko bipolar, 82 μFF/100 Vdc
  • Mundorf Elko glatt, 56μF / 50 Vdc
  • JB Elko bipolar advanced, 8,2 μF; / 50 Vdc
  • JB Elko bipolar advanced, 10 μF; / 50 Vdc
  • Mundorf Luftspule L140, 2,2 mH/0,46 Ohm
  • 0,7 mm Luftspule, 0,39 mH/0,49 Ohm
  • 0,7 mm Luftspule, 0,56 mH/0,55 Ohm
  • 0,7 mm Luftspule, 3,3 mH/1,75 Ohm
  • Mundorf H-Kern-Spule H71, 10 mH/0,87 0hm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 343,00 ohne MwSt: € 288.24 / $ 311.29

Der Montagering für den Visaton FRS 5 X ist nicht im Bausatz enthalten

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Visaton FRS 5X, 8 Ohm - wo es besonders auf die Qualität ankommt - sind hochwertige ClarityCap ESA MKP Kondensatoren mit 250 V.

  • ClarityCap PWA Kondensator 18 μF; / 160 Vdc
  • ClarityCap PWA Kondensator 56 μF; / 160 Vdc
  • ClarityCap ESA Kondensator 3,9μF / 250 Vdc
  • JB Elko bipolar, 330 μF/50 Vdc
  • JB Elko bipolar, 82 μF/100 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,39 mH/0,51 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,56 mH/0,64 Ohm
  • Mundorf Backlack-Luftspule BL71, 3,3 mH/1,75 Ohm
  • Mundorf Backlack-Luftspule BL140, 2,2 mH/0,46 Ohm
  • Mundorf H-Kern-Backlackspule BH71, 10 mH/0,87 0hm
  • Keramikwiderstand 4,7 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 391,00 ohne MwSt: € 328.57 / $ 354.86

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 4,7 μF; / 160 Vdc
  • 0,7 mm Luftspule, 0,39 mH/0,49 Ohm
  • Keramikwiderstand 6,8 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 8,00 ohne MwSt: € 6.72 / $ 7.26

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück:   EUR 5,10 ohne MwSt: € 4.29 / $ 4.63
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
