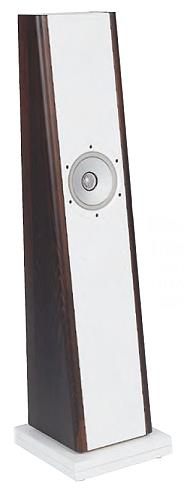

Neo Line   in K+T 1/2009

neoline aus Klang+Ton 6/2008
technische Daten
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 87 dB
- Maße (HxBxT): 104,6 x 23,4 x 23,6 cm
  (ohne Fuß)
- Frequenzbereich (-8dB): 38 - > 20000 Hz
- Prinzip: TQWT
Mit den Thiel Mk II-Chassis stößt Thiel in eine neue Preisklasse vor. Somit freuen wir uns Ihnen die Neo Line mit maschinell gefertigtem Thiel SCS-3N MK II vorstellen zu können, die es zu einem ganz erstaunlich günstigen Preis gibt.

Der Thiel Koinzidenzwandler SCS-3N Mk II hat eine etwas höhere Gesamtgüte, weswegen er in einem etwas größeren Gehäuse zum Einsatz kommt. Hierzu wurde das TQWT (Tapered Quarter Wave Tube) Prinzip angewandt. Der Aufbau erinnert zunächst an eine Transmissionline, wobei der Querschnitt nach außen hin zu nimmt, außerdem sitzt das Chassis nicht am Anfang sondern etwa in der Mitte der Leitung. Am Ende der Leitung befindet sich noch ein Bassreflexrohr. Somit sind hier zwei phasendrehende Elemente beteiligt: Die Linie der TQWT, die ja durch die Laufzeit die Phase dreht und das Bassreflexrohr am Ende, dessen Luftmasse im Rohr eine bedeutende Rolle spielt. Daher auch der Name: Mass loaded TL oder Mass loaded TQWT.

Die Frequenzweiche konnte recht einfach gehalten werden: Der Hochtonteil ist per 18 dB Hochpass, der Tieftonteil per 12 dB Tiefpass angesteuert.

Ein Ausschnitt aus dem K+T-Hörtest:

... "Präzision, Präzision, Präzision. Das waren der erste, zweite und dritte Eindruck von der Neo-Line. Der Bassbereich drängt sich bei der freistehenden Box nicht gerade auf, wird er jedoch abgerufen, überzeugt der Thiel durch eine absolut trockene und genaue Wiedergabe auch der tiefsten Töne jeder Aufnahme. Der Mitteltonbereich ist frei von Verfärbungen, angenehm offen und eben auch ungemein präzise. Dies gilt ohne Einschränkungen auch für die räumliche Wiedergabe - Instrumente und Stimmen sind völlig klar umrissen und eindeutig nachvollziehbar auf der imaginären Bühne verteilt, die in Breite wie Tiefe sehr großzügig ausfällt. Der Hochtöner agiert mit einer selbstverständlichen Mischung aus Detailtreue und Luftigkeit, die das konzentrierte wie das entspannte Musikhören gleichermaßen fördert. Überhaupt gelingt es der BPA-TQWT auf eine verblüffend mühelose Art und Weise, Schönheit und Ehrlichkeit miteinander zu verbinden - traumhafter Musikgenuss und quasi Nahfeldmonitor in einem Lautsprecher, so eine perfekte Kombination gelingt nur selten."

Stückliste zum Bausatz Neo Line

Der Bausatz enthält folgende Teile pro Box:
- Thiel SCS-3N Mk II Koinzidenzwandler
- 1 1/2 Beutel (3 Matten) Dämmwatte
- 1 Matte Bondum
- 0,5 Matten Bitumex 2
- 2 Polklemmen aus vergoldetem Messing
- 1 Bassreflexrohr HP 50
- 8 Schrauben
- 2,5 m Kabel 2 x 1,5 mm2
- der Bauanleitung
die Frequenzweichenbauteile:
- eine Lochraster Leiterplatte
- 1,0 mH Luftspule / 1,4 mm
- 0,18 mH Luftspule / 0,7 mm
- 33 μF Elko glatt
- 12 μF MKP-Kondensator
- 22 μF MKP-Kondensator

Bausatz Neo Line ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Unsere Aufrüstsatz für ein wärmeres Klangbild

Für ein etwas wärmeres Klangbild bieten wir nachfolgenden Aufrüstsatz an:
- 1,2 mH Luftspule / 1,4 mm
- 22 μF Elko glatt
- 6,8 μF Elko glatt
- MOX10-Widerstand 5,6 Ohm
- MOX10-Widerstand 0,56 Ohm

Preis Aufrüstsatz pro Box EUR 46,20 ohne MwSt: € 38.82 / $ 41.15

Unsere Bausatz Neo Line mit High-End-Weiche

In unserer High-End-Varianten liefern wir folgende Frequenzweichen-Bauteile:
- 1,0 mH cfc16-Kupferfolienspule
- 0,18 mH Backlack-Luftspule / 0,7 mm
- 33 μF MKP-Kondensator
- 12 μF Mundorf MCAP Supreme (10 + 2,2 μF parallel geschaltet)
- 22 μF Mundorf MCAP Supreme

Bausatz Neo Line mit High-End-Weiche ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar
