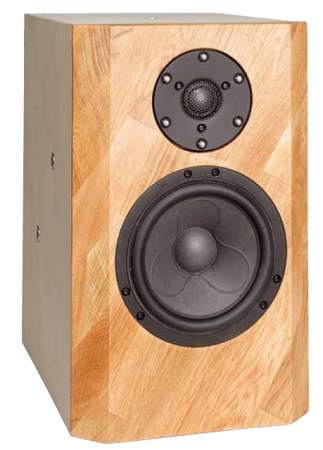

Nada, Kompaktbox   in K+T 4/2011


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 85 dB
- Maße (HxBxT): 420 x 260 x 380 mm
- Frequenzbereich (-8dB): 38 - 40000 Hz
- Trennfrequenz(en): 2600 Hz
- Prinzip: geschlossene Box

Im Rahmen des Kompaktboxen-Spezials (Zeitschrift Klang+Ton 4/2011) sollte ein High-End-Projekt mit hochwertigen Chassis entstehen. Holger Barske und Christian Gather wählten hierzu vom dänischen Hersteller Scan Speak die Illuminator-Reihe.

Als Hochtöner kommt der Beryllium-Membran-Hochtöner D3004/664000 zum Einsatz; der Bass wird durch den 18WU-4741T00 erbracht.

Das Gehäuse ist geschlossen, womit man weniger Tiefbass erhält, als wenn die Box mit größerem Volumen und zwei Rücken an Rücken montierten HP70 ausgestattet wäre. Aber High-End-Boxen müssen nicht unbedingt Tiefbassmeister sein. Gerade in kleinen Räumen bereitet Tiefbass oft Probleme, die der Mensch als Wummern wahr nimmt. So gesehen ist das geschlossene Gehäuse eine durchaus passende Wahl der Klang und Ton-Redakteure.

Das Gehäuse ist mit 38 mm starker Frontpatte aus Eiche gefertigt. Ohne klangliche Verluste kann man auch zwei 19 mm MDF-Platten aufeinander leimen. Im Innern der Box sind Edelstahlschrauben verspannt um gegenüberliegende Wände zu stabilisieren. Dies funktioniert auch mit MDF-Brettchen, wenn keine Edelstahlschrauben verfügbar sind.

Die Frequenzweiche besteht aus einem 18 dB/Oktave Hochpass vor dem Hochtöner. In Reihe zum Tieftöner ist eine Spule, parallel dazu ein Saugkreis und ein Impedanzkorrekturglied (LC).

Der Frequenzgang ist eben, wenn man von einer leichten Senke im Mitteltonbereich absieht. Die Nichtlinearen Verzerrungen sind sehr gering, das Abklingspektrum ist vorzüglich.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Diese Kalotte löst unglaublich gut auf, folgt jedem Signal bis in kleinste Verästelungen, spielt unfasslich klangrein und bleibt dabei so metall-untypisch sanft, dass man sich direkt noch ein Pärchen kaufen möchte. Keine Frage, dieser Tweeter markiert das derzeit Machbare. Auf diesem Niveau spielen nur die besten Folien, und selbst mit diesen legt sich der Däne mit seiner enormen Breitbandigkeit und Klirrarmut problemlos an. Wenn Sie Ihr Leben lang auf der Suche nach der ultimativen Kalotte gewesen sind: bitte sehr! Nächster Halt: Bassbereich. Der ist genau, wie es mir bei der Wahl des geschlossenen Gehäuses vorschwebte: druckvoll, trocken, konturiert, hervorragend durchhörbar und frei von selbst gewählten Ergänzungen des Musiksignals. Auch dynamisch langt der 18er sehr ordentlich hin, wird vom Unterhang-Antrieb kräftig getreten und geht problemlos an die Grenze seiner Hubfähigkeit. Dank des optimierten Antriebs bleibt er dabei sehr klirrarm, so dass man mit dieser Box schon fast laut hören muss. Wie laut man hört, fällt allerdings nur auf, wenn man einen Kaffee zapfen geht und nach zwei Minuten Ruhe wieder in den Hörraum geht. Dort tobt dann der Bär, und man fragt sich ernsthaft, ob zwischendurch ein rechtsdrehender Kollege mit Schalk im Nacken da war, oder ob man wirklich selbst für diese Lautstärken verantwortlich ist. In dieselbe Kerbe wie die Enden trifft auch die Mitte des Frequenzspektrums: kompromisslose Auflösung, hervorragende Sprachverständlichkeit und Details in Hülle und Fülle zeichnen die Nada aus. Dass hier lediglich ein Zweiwegler am Werk ist, tritt völlig in den Hintergrund, diese Box spielt in allen Frequenzbereichen auf den Punkt." ...

Unser Standard-Bausatz besteht aus

  • ScanSpeak Illuminator D3004/6640-00,Beryllium, 1/2 Packung
  • ScanSpeak Mitteltöner 18WU4741T00, 4Ohm
  • Damping 10, 970 x 470 mm, selbstklebend
  • PE-Dichtstreifen, 5x2 mm
  • Polklemme PK31, Paar, vergoldet, rot+schwarz
  • Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • ClarityCap PX Kondensator 4,7 μF / 250 Vdc
  • ClarityCap PX Kondensator 18 μF / 250 Vdc
  • ClarityCap PX Kondensator 33 μF / 250 Vdc
  • Mundorf Folienspule CFC16-0,18mH/0,12Ohm
  • Mundorf Folienspule CFC14-1,0mH/0,23Ohm
  • Mundorf H-Kern-Spule H100, 2,7 mH/0,24 0hm
  • MOX10-Widerstand 1,2 Ohm/10Watt (braun-rot-gold)
  • MOX10-Widerstand 2,2 Ohm/10Watt (rot-rot-gold)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)
  • MOX10-Widerstand 5,6 Ohm/10Watt (grün-blau-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher EUR 1040,00 ohne MwSt: € 873.95 / $ 943.87

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

unsere Modifikationen an der Frequenzweiche

Am Bestückungsvorschlag der Konstrukteure sehen wir Verbesserungspotential. So ist die Spule im Saugkreis parallel zum Tieftöner eine Kernspule. Im Bauvorschlag wird angegeben, dass ihre Impedanz <0,3 Ohm sein soll. Wird der Gleichstromwiderstand vergrößert, so ist dazu passend der Widerstand R1 zu vermindern. Genau das haben wir für die nachfolgenden 3 Bauvorschläge getan. Somit kommt in Reihe eine Luftspule (cfc-Spule) zum Einsatz, die wesentlich weniger nichtlineare Verzerrungen aufweist als eine Kernspule.

Bausatz mit Medium-End-Weiche

Unsere Medium-End-Version ist unsere Preis/Leistungsversion. Sie ist nicht die günstigste Version, hat jedoch passend zu den sehr hochwertigen Lautsprechern hochwertige Bauteile, die absolut verzerrungsarm sind.

  • ClarityCap PX Kondensator 18 μF / 250 Vdc
  • ClarityCap PX Kondensator 33 μF / 250 Vdc
  • ClarityCap ESA Kondensator 4,7 μF / 630 Vdc
  • ClarityCap ESA Kondensator 18 μF / 630 Vdc
  • Mundorf Folienspule CFC16-0,18mH/0,12Ohm
  • Mundorf Folienspule CFC14-1,0mH/0,23Ohm
  • Mundorf Folienspule CFC16-2,7mH/0,61Ohm
  • MOX10-Widerstand 1,2 Ohm/10Watt (braun-rot-gold)
  • MOX10-Widerstand 2,2 Ohm/10Watt (rot-rot-gold)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)
  • MOX10-Widerstand 4,7 Ohm/10Watt *) (gelb-violett-gold)
  • MOX10-Widerstand 0,56 Ohm/10Watt *) (grün-blau-silber)

*) Der Widerstand R1, der in der Standardversion 5,6 Ohm hat, muss in der Version mit hochwertiger cfc-Spule in Reihe kleiner sein, da der Gleichstromwiderstand der Spule gößer ist. Somit wird der 5,6 Ohm Widerstand durch zwei Widerstände ersetzt, die in Reihe zu schalten sind, nämlich durch 4,7 Ohm in Reihe zu 0,56 Ohm (diese ersetzen den 5,6 Ohm Widerstand).

Bausatz mit Medium-End-Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 1160,00 ohne MwSt: € 974.79 / $ 1052.77

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

Sie bauen diesen Bausatz und wollen einfach nur absolut hochwertige Bauelemente? - Dann empfehlen wir diese Version, die von ClarityCaps MR-Spitzenkondensatoren verwendet.

Wie bei Medium-End kommen hier auch nur Kupferfolienspulen (cfc) ohne Kern zum Einsatz. Dadurch treten keine nichtlinearen Verzerrungen aufgrund von Ummagetisierungsverlusten des Kerns auf.

  • ClarityCap PX Kondensator 18 μF / 250 Vdc
  • ClarityCap PX Kondensator 33 μF / 250 Vdc
  • ClarityCap MR Kondensator 4,7 μF / 630 Vdc
  • ClarityCap MR Kondensator 18 μF / 630 Vdc (8,2 und 10 μF parallel)
  • Mundorf Folienspule CFC16-0,18mH/0,12Ohm
  • Mundorf Folienspule CFC14-1,0mH/0,23Ohm
  • Mundorf Folienspule CFC16-2,7mH/0,61Ohm
  • MOX10-Widerstand 1,2 Ohm/10Watt (braun-rot-gold)
  • MOX10-Widerstand 2,2 Ohm/10Watt (rot-rot-gold)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)
  • MOX10-Widerstand 4,7 Ohm/10Watt *) (gelb-violett-gold)
  • MOX10-Widerstand 0,56 Ohm/10Watt *) (grün-blau-silber)

*) Der Widerstand R1, der in der Standardversion 5,6 Ohm hat, muss in der Version mit hochwertiger cfc-Spule in Reihe kleiner sein, da der Gleichstromwiderstand der Spule gößer ist. Somit wird der 5,6 Ohm Widerstand durch zwei Widerstände ersetzt, die in Reihe zu schalten sind, nämlich durch 4,7 Ohm in Reihe zu 0,56 Ohm (diese ersetzen den 5,6 Ohm Widerstand).

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 1533,00 ohne MwSt: € 1288.24 / $ 1391.29

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit Mundorf High-End-Weiche

Wenn Sie Mundorf-Komponenten bevorzugen, bieten wir eine High-End-Version mit hochwertigen Mundorf-Kondensatoren an:

  • Mundorf MKP Kondensator 18 μF / 400 V (10+8,2 μF parallel)
  • Mundorf MKP EVO Kondensator 33 μF / 450 V
  • Mundorf MCap Supreme EVO Oil Kondensator 4,7 μF / 800 V
  • Mundorf MCAP-Supreme EVO Oil Kondensator 18 μF / 700 V
  • Mundorf Folienspule CFC16-0,18mH/0,12Ohm
  • Mundorf Folienspule CFC14-1,0mH/0,23Ohm
  • Mundorf Folienspule CFC16-2,7mH/0,61Ohm
  • MOX10-Widerstand 1,2 Ohm/10Watt (braun-rot-gold)
  • MOX10-Widerstand 2,2 Ohm/10Watt (rot-rot-gold)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)
  • MOX10-Widerstand 4,7 Ohm/10Watt *) (gelb-violett-gold)
  • MOX10-Widerstand 0,56 Ohm/10Watt *) (grün-blau-silber)

*) Der Widerstand R1, der in der Standardversion 5,6 Ohm hat, muss in der Version mit hochwertiger cfc-Spule in Reihe kleiner sein, da der Gleichstromwiderstand der Spule gößer ist. Somit wird der 5,6 Ohm Widerstand durch zwei Widerstände ersetzt, die in Reihe zu schalten sind, nämlich durch 4,7 Ohm in Reihe zu 0,56 Ohm (diese ersetzen den 5,6 Ohm Widerstand).

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 1240,00 ohne MwSt: € 1042.02 / $ 1125.38

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • MKP-Kondensator 15 μF / 400V
  • 1,0 mm Luftspule, 0,33 mH/0,26 Ohm
  • MOX10-Widerstand 4,7 Ohm/10Watt (gelb-violett-gold)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 21,90 ohne MwSt: € 18.40 / $ 19.88
