Lucy Ribbon X2   L'enceinte murale de K+T 4/2020

Fiche technique:
  • Impédance nominale: 4 Ohm
  • Sensibilité (2,83V/1m): 92 dB
  • Dimensions (HxLxP): 1200 x 400 x 90 mm
  • Réponse en fréquence (-8dB): 38 - 24000 Hz
  • Fréquence(s) de coupure: 2700 Hz
  • Principe: bassréflex
agrandir

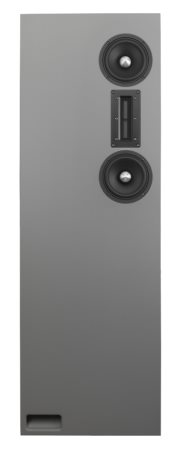

Lucy Ribbon X2 est une enceinte murale à deux voies.

Lucy Ribbon X2 est une enceinte basse-réflex, utilisant des haut-parleurs Audaphon et Wavecor.

Le kit comprend les haut-parleurs:
- un tweeter à ruban Audaphon Neo CD 2.0
- deux boomers Wavecor WF152CU14

L'enceinte a été développée par Dennis Frank et Daniel Gattig.

Le filtre est composé:
- d'un passe-haut du troisième ordre (18 dB/octave) pour le tweeter.
- d'un passe-bas du deuxième ordre (12 dB/octave) pour le haut-parleur grave.

La réponse en fréquence de l'enceinte est équilibrée.

La réponse du spectre est presque exempte de défauts.

Les distortions non-linéaires sont faible: pour un niveau de 85 dB à 1m, elles restent en dessous de 0,7% à partir de 300 Hz! A 95 dB à 1m, dans la même plage de fréquence, elles ne dépassent pas 0,7%.

Notre kit se compose de

  • Tweeter à ruban Audaphon Neo CD 2.0, façade en aluminium, noir, 1/2 lot
  • 2x Grave-médium Wavecor WF152CU14 à saladier en fonte, papier, BD, 8 Ohm
  • Matériau amortissant pour fréquences médium Bondum 800 (30 x 50 x 2 cm)
  • Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
  • Borne avec prise pour fiche banane, rouge et noire
  • 2m Câble haut-parleur 2x1,5 mm2, noire/rouge
  • Vis Pan 3,5x17 noir, torx, 8 pièces
  • 0,5x Vis Pan 4x20 noir, torx, 8 pièces
  • Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

  • Condensateur Audaphon Superior (MKP) 3,3 μF; / 400 Vdc
  • Condensateur Audaphon Superior (MKP) 10 μF; / 400 Vdc
  • Condensateur Audaphon MKT 15 μF; / 160 Vdc
  • Condensateur Audaphon MKT 33 μF; / 160 Vdc
  • Bobine à air Mundorf L140 0,56 mH/0,20 Ohm
  • Bobine à air 0,7 mm , 0,68 mH/0,70 Ohm
  • Bobine à air 0,7 mm 2,2 mH/1,3 Ohm
  • Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Composants sans ébénisterie, prix par unité   EUR 625,00 hors TVA: € 525.21 / $ 567.23

Prix pour une paire de haut-parleurs personnalisés de n'importe quelle couleur   EUR 4635,00 hors TVA: € 3894.96 / $ 4206.55

Kit avec filtre haut de gamme

Le Kit haut de gamme contient des condensateurs polypropylène. Les bobines sont des bobines à air vernies cuivre pour diminuer l'effet microphonique (le courant passant dans la bobine produit un champ magnétique, qui met à nouveau l'enroulement en mouvement. Ce mouvement induit des tensions dans la bobine qui s'additionnent au signal utile. Plus l'enroulement de la bobine est serré, moins le signal utile est faussé).

  • Condensateur ClarityCap PWA 15 μF; / 160 Vdc
  • Condensateur ClarityCap PWA 33 μF; / 160 Vdc
  • Condensateur ClarityCap ESA 3,3μF / 250 Vdc
  • Condensateur ClarityCap ESA 10 μF; / 250 Vdc
  • Bobine à air vernie Mundorf BL71 0,68 mH/0,71 Ohm
  • Bobine à air vernie Mundorf BL71 2,2 mH/1,3 Ohm
  • Bobine à air vernie Mundorf BL140 0,56 mH/0,20 Ohm
  • Résistance oxyde de métal, 10W 5,6 Ohm (vert-bleu-or)
  • Résistance oxyde de métal, 10W 6,8 Ohm (bleu-gris-or)

Kit avec Kit High End sans ébénisterie, prix par unité   EUR 652,00 hors TVA: € 547.90 / $ 591.73

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.


Pour une correction d'impédance, nous livrons les composants suivants:

  • Condensateur Audaphon MKT 22 μF; / 160 Vdc
  • Résistance céramique 8,2 Ohm/20 Watt

Prix par correction d´impédance pour une enceinte, à monter sur support bois.     EUR 8,30 hors TVA: € 6.97 / $ 7.53

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 150x115mm, étamé, prix à l´unité:   EUR 4,70 hors TVA: € 3.95 / $ 4.27
Nous vous recommandons un support par enceinte (deux pour une paire d´enceintes)

Mesures

measurmentsMesures sur cette enceinte
