Kama, Kompaktbox   in K+T 4/2010

technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 88 dB
- Maße (HxBxT): 400 x 220 x 300 mm
- Frequenzbereich (-8dB): 40 - 22000 Hz
- Trennfrequenz(en): 2300 Hz
- Prinzip: Bassreflexbox

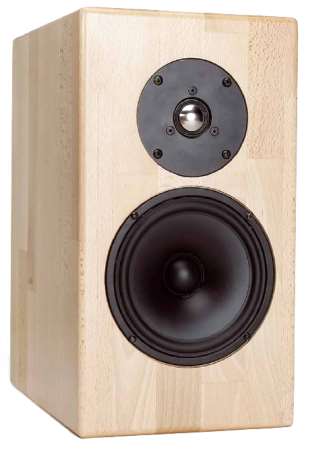

Eine kleine Regalbox mit gutem Wirkungsgrad, hervorragendem Rundstrahlverhalten und ohne störende Resonanzen - das ist Kama!

Als Hochtöner kommt eine Ein-Zoll-Hochtonkalotte mit Titanmembran zum Einsatz. Anders als bei vielen anderen Herstellern, wird die Übertreibung der Metallkalotte nicht durch einen Diffusor (Plättchen vor der Membran zur Streuung) sondern durch die Bedämpfung hinter der Membran geregelt.

Als Tiefmitteltöner kommt ein Wavecor WF 168 WA01 zum Einsatz, der bis 2000 Hz einen sehr ausgeglichenen und linearen Frequenzgang zeigt.

Die Frequenzweiche trennt im Tieftonteil mit 12 dB/Oktave, im Hochtonteil mit 18 dB/Oktave.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Mit ihrer offensiven Abstimmung im Bass lässt sie es ordentlich krachen - und zwar mit Substanz und Antritt. Je nach Hörraumgröße und Wandnähe kann das sogar ein bisschen zu viel des Guten sein - in dem Fall sollte man das Reflexrohr bedämpfen oder verschließen. Die defensive Auslegung der Mitten führt zu einer extrem guten Sprachverständlichkeit und präziser Ortbarkeit - die Musik spielt sich ohnehin völlig frei von den Boxen. Stimmen werden sehr schön aus dem Kontext herausgearbeitet und besitzen trotz aller Sehnigkeit genügend Substanz. Die Metallkalotte klingt - Entschuldigung! - immer noch nach Metallkalotte; dazu trägt die Weiche sicherlich bei. Das bezieht sich aber nur auf die positiven Eigenschaften des Ciare-Hochtöners, der sehr fein und subtil die Glanzpunkte setzt und kein bisschen aggressiv wirkt. Zudem lässt sich der Hochtonbereich durch Einwinkeln der Kama sehr feinfühlig dosieren - eine Box, die sich perfekt auf die eigenen Ansprüche einstellen lässt."





Unser Bausatz besteht aus

  • Ciare Titan Hochtonkalotte HT 265
  • Wavecor Mitteltieftöner WF168WA01, 4 Ohm
  • Bassreflexrohr BR70, 70x185 mm, schw.
  • PE-Dichtstreifen, 5x2 mm
  • Dämmmaterial aus Polyesterwatte, 125 g for 20L volume
  • Biwiring Terminal T122 Au (122 x 95 mm)
  • Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 8 Stück
  • Bausatzbeschreibung

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • MKP-Kondensator 5,6 μF / 400V
  • MKP-Kondensator 12 μF / 400V
  • MKP-Kondensator 15 μF / 400V
  • Luftspule 0,7 mm, 0,27 mH/0,45 Ohm
  • H-Kern-Spule H71, 1,5 mH/0,31 0hm
  • MOX10-Widerstand 33 Ohm/10Watt (orange-orange-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar




Bausatz mit High-End-Weiche

In unserer High-End-Version kommen im Signalpfad zum Hochtöner Jantzen Z-Superior MKP-Kondensatoren zum Einsatz. Die Luftspule im Hochtonkreis ist als Backlackluftspule ausgelegt. Im Signalpfad zum Tieftöner sorgt eine Kupferfolienspule für geringste Verzerrungen.

  • Jantzen Cross Cap MKP-Kondensator 15 μF / 400V
  • Jantzen Z-Superior MKP-Kondensator 5,6 μF / 800 VDC
  • Jantzen Z-Superior MKP-Kondensator 12 μF (10 μF parallel zu 2,2 uF)
  • Backlack-Luftspule 0,7 mm, 0,27 mH/0,45 Ohm
  • Mundorf Folienspule CFC16-1,5mH/0,43Ohm
  • MOX10-Widerstand 33 Ohm/10Watt (orange-orange-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar




Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Elko glatt, 33uF / 70 Vdc
  • Luftspule 0,7 mm, 0,33 mH/0,48 Ohm
  • MOX10-Widerstand 5,6 Ohm/10Watt (grün-blau-gold)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 14,80 ohne MwSt: € 12.44 / $ 13.43




Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
