Donau MK2   Standlautsprecher aus newsletter

technische Daten:
  • Impedanz: 4 Ohm
  • Kennschalldruck (2,83V/1m): 82 dB
  • Maße (HxBxT): 1100 x 240 x 350 mm
  • Frequenzbereich (-8dB): 31 - 30000 Hz
  • Trennfrequenz(en): 220, 2000 Hz
  • Prinzip: geschlossene Box
Vergrößern

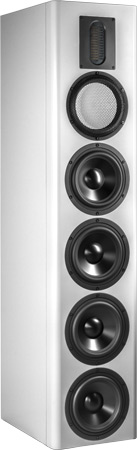

Donau MK2 ist ein 3 Wege High-End Standlautsprecher mit geschlossenem Tieftonsystem, mit Keramik Mitteltöner und als Hochtöner ein Air-Motion-Transformer. Als Hochtöner wird der sehr lineare und verzerrungarme Air Motion Transformer Audaphon AMT-1i verwendet. Als Mitteltöner kommt der Accuton C173-6-191E zum Einsatz. Dieser Accuton Mitteltöner ist auch in vielen sehr hochwertigen Fertiglautsprechern im fünfstelligen Preisbereich zu finden. Die Tieftöner sind Wavecor SW182BD01, die mit 8 mm linearer Auslenkung und verzerrungsarmer Balance Drive Technology auch für geschlossene Systeme hervorragend geeignet sind. Davon treiben je vier Stück einen Standlautsprecher an.

Die Frequenzweiche besteht aus einem Hochpass 3. Ordnung (18 dB/Oktave) für den Hochtöner, einem Bandpass (Hochpass 2. Ordnung und Tiefpass 2. Ordnung) für die Mitteltöner und einem Tiefpass zweiter Ordnung (12 dB/Oktave).

Der Frequenzgang der Lautsprecherbox ist zwischen 40 Hz und 21000 Hz sehr linear. Das Abklingspektrum ist nahezu fehlerfrei. Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1m) liegen oberhalb von 500 Hz unter 0,4% und steigen auch bei (95 dB, 1m) nicht über 0,6%.

Ein Ausschnitt aus dem Klang + Ton Hörtest (Erste Version aus Zeitschrift K+T 4/2015)

"Und so wurde in unserem Hörraum die feine Box von ebenso feiner Accuphase-Elektronik versorgt. Und ja, man kann sagen, dass sich der Einsatz von gleich vier ausgewiesenen Subwoofern lohnt: So tief und gleichzeitig kraftvoll und knackig hat bei uns schon lange keine Box mehr gespielt - Fertigprodukte ausdrücklich eingeschlossen. Die Donau ist sicherlich eine Box, die etwas mehr Fläche und Raum um sich herum benötigt - wenn sie sich aber mal frei entfalten kann, dann bleibt kein Auge mehr trocken! Sei es jetzt elektronische Musik wie von Kruder&Dorfmeister und Air oder großsymphonische Klassik - über das Erreichen oder gar Überschreiten dynamischer Grenzen muss man sich mit diesem Lautsprecher keine Sorgen mehr machen. Dabei ist es nicht Wohlklang pur - die Donau kann durchaus aggressiv und giftig zu Werke gehen, wenn das aufgelegte Material es vorgibt. Schönfärberei ist nicht so ihr Ding, eher kompromisslose Neutralität und vor allem schlackenlose und extrem dynamische Spielfreude - ein Monitor im Großformat."

Fazit in Klang + Ton

"Sicherlich einer der teuersten Bausätze, den wir jemals im Heft hatten, doch ohne Wenn und Aber auch einer der beeindruckendsten und besten!"

Unser Bausatz besteht aus

  • Accuton/Thiel C173-6-191 Mitteltieftöner, ein Stück *)
  • Audaphon AMT-1i
  • 4x Wavecor SW182BD03, 4 Ohm, Subwoofer mit Gusskorb
  • 1,5x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 4m Lautsprecherkabel 2x1,5 mm2, transparent
  • 4x Inbus-Holzschrauben 4x25 mm, schwarz 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
*) statt Accuton/Thiel C173-11-191 E (nicht mehr produziert)

  • ClarityCap PWA Kondensator 10 μF / 160 Vdc
  • ClarityCap PWA Kondensator 100 μF / 160 Vdc
  • Audaphon MKP CAP Superior 0,68 μF / 400 Vdc
  • Audaphon MKP CAP Superior 5,6 μF / 400 Vdc
  • Audaphon MKP CAP Superior 6,8 μF / 400 Vdc
  • Audaphon MKT Kondensator 100 μF / 160 Vdc
  • Elko rau, 220 μF/63 Vdc
  • 1,3 mm Luftspule, 2,2 mH/0,48 Ohm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • 0,7 mm Luftspule, 0,68 mH/0,70 Ohm
  • Mundorf BS140-Kernspule 8,2mH/0,33Ohm
  • Mundorf H-Kern-Spule H71, 3,9 mH/0,5 0hm
  • Mundorf H-Kern-Spule H71, 33 mH/1,93 0hm
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • 5x Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher *   EUR 2187,00 ohne MwSt: € 1837.82 / $ 1984.84

* In der Preisangabe der Klang+Ton ist ein Druckfehler enthalten, es wurde der Paarpreis anstelle des Stückpreises angegeben.

Preis für ein Paar Fertiglautsprecher mit beliebiger Farbe EUR 7570,00 ohne MwSt: € 6361.34 / $ 6870.25

Preis für ein Paar Vorführlautsprecher (vor Ort abzuholen) - nicht lieferbar (_)

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist mit einer CFC I-Kern, statt Backlack I-Kern Spule im Tieftonbereich ausgestattet. Die Kondensatoren um den Hochtöner sind Clarity Cap MR-Kondensatoren. Die Serienspule beim Mitteltöner ist eine CFC Folienspule und der Serienkondensator ist ein Clarity Cap ESA. Alle anderen Kondensatoren sind Clarity Cap PWA. Alle anderen Spulen sind durchweg Backlackspulen um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.)

  • ClarityCap MR Kondensator 5,6 μF / 630 Vdc
  • ClarityCap MR Kondensator 6,8 μF / 630 Vdc
  • ClarityCap PWA Kondensator 0,68 μF / 160 Vdc
  • ClarityCap PWA Kondensator 10 μF / 160 Vdc
  • 4x ClarityCap PWA Kondensator 56 μF / 160 Vdc
  • ClarityCap PWA Kondensator 100 μF / 160 Vdc
  • ClarityCap ESA Kondensator 100 μF / 250 Vdc
  • Mundorf Folienspule CFC16-2,2mH/0,54Ohm
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,68 mH/0,71 Ohm
  • Mundorf Backlack-Luftspule BL140, 3,9 mH/0,65 Ohm
  • Mundorf BS140-Kernspule 8,2mH/0,33Ohm
  • Mundorf H-Kern-Backlackspule BH71, 33 mH/2,02 0hm
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • 5x Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
  • Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   - nicht lieferbar

Preis für ein Paar Fertiglautsprecher mit beliebiger Farbe - nicht lieferbar

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 68 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • Keramikwiderstand 6,8 Ohm/20 Watt

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 24,00 ohne MwSt: € 20.17 / $ 21.78

Leiterplatten

Falls Sie die Frequenzweiche lieber auf Universal-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte 150x115 mm, verzinnt, Preis pro Stück:   EUR 4,70 ohne MwSt: € 3.95 / $ 4.27
Pro Bausatz empfehlen wir 4 Platten (für ein Paar Boxen also 8)

Gehäuse

Fertig gefräste Front aus MDF für Bausatz Donau MK2,
Preis pro Stück   auf Anfrage


Gehäusebausatz aus MDF für Bausatz Donau MK2,
Preis pro Stück   auf Anfrage


Fertig aufgebautes Gehäuse aus MDF (ohne Farbe) für Bausatz Donau MK2,
Preis pro Stück   auf Anfrage


Fertiges Gehäuse, lackiert in Weiss für Bausatz Donau MK2,
Preis pro Stück   auf Anfrage


Die Holzteile für den Lautsprecher Donau MK2 werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten WOODSOUND (Firma Schreinerei Steffan GmbH) weiter geleitet:

Schreinerei Steffan GmbH
Königheimer Straße 57
97941 Tauberbischofsheim
Telefon: +49 9341 8956606
Email: info@schreiner-steffan.de
USt-IdNr.: DE146589692
Amtsgericht Mannheim: HRB 560293

Geschäftsführer: Norbert Reinhart

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Firma Schreinerei Steffan GmbH einverstanden.
