technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 93 dB
- Maße (HxBxT): 1014 x 395 x 391 mm
- Frequenzbereich (-8dB): 58 - 36000 Hz
- Trennfrequenz(en): 2150 Hz
- Prinzip: Horn
|

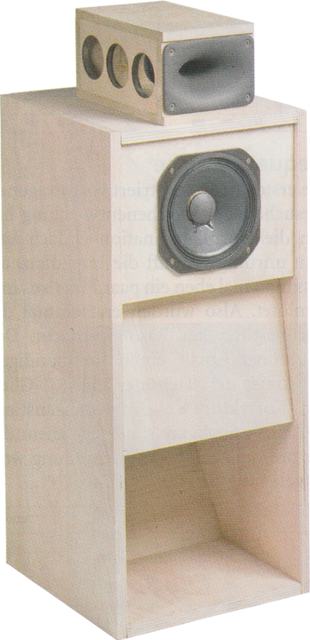

Inspiriert durch den Klassiker Coral Horn Beta 8 entwickelte Thomas Schmidt mit aktuellen Lautsprecherchassis das Backloaded Horn mit Namen Delta Horn. Der Name Delta Horn liegt nahe, da mit einem Eminence Delta 8 Pro, der Tiefgang des Hornes gegenüber einem Beta 8 nochmals ausgedehnt werden konnte. Als Hochtöner kommt ein BMS-Treiber mit Faital Pro Horn zum Einsatz.
Das Gehäuse ist einfach aufzubauen; im Innern des unteren Gehäuses kommen jedoch Brettchen zum Einsatz, die zumindest eine nicht rechtwinklig geschnittene Kante haben.
Der Frequenzgang der Box ist recht linear und reicht bis über 20 kHz. Die nichtlinearen Verzerrungen sind oberhalb von 300 Hz gering. Eine Ausnahme bildet eine Klirrspitze bei 9 kHz deren Oberton bei 18 kHz liegt und somit den meisten Hörern wenig auffällt. Das Ausschwingverhalten ist bis auf Resonanzen unter 1 kHz vorbildlich.
Die Frequenzweiche besteht aus einem Tiefpass 3.Ordnung, an dessen Ausgang 2 Saugkreise und eine Impedanzlinearisierung den Frequenzgang ebnen und den Eminence Mitteltieftöner ansteuern. Der Hochtöner wird durch einen Hochpass 3. Ordnung angesteuert, an dessen Ausgang ein Spannungsteiler und ein Saugkreis ihren Dienst tun.
Ein Ausschnitt aus dem Klang+Ton Hörtest
... "Der Tieftöner macht richtig Spaß und schiebt und drückt, dass es eine wahre Freude ist.
Man kann es nicht oft genug sagen: Einmal im Leben muss man ein Horn gehört haben, um zu glauben, was diese messtechnisch nie ganz zu erfassenden Konstruktionen zu leisten imstande sind.
Verfärbungen treten so gut wie keine auf - je nach Hörraumsituation kann man darüber nachdenken, ob man den Bassbereich mit Hilfe von etwas gerolltem Sonofil oberhalb des Hornmunds noch ein
bisschen zurück nimmt. Im Mittel- und Hochtonbereich agiert das Delta Horn absolut perfekt - ausgewogen, sauber und präzise wird jede Art von Musik bei jeder Lautstärke wieder gegeben.
Die räumliche Abbildung ist dabei horntypisch scharf umrissen und so genau, dass man meint, die Sänger und Instrumentalisten anfassen zu können. Und das Ganze funktioniert schon mit
einigen wenigen Watt aus einem Single-Ended-Röhrenverstärker perfekt. "
Unser Bausatz besteht aus
- BMS-Treiber 4524
- Faital Pro Horn STH100
- Eminence Mitteltieftöner Delta Pro-8
- Audaphon Damping 10, 970 x 470 mm, selbstklebend
- Zuschnitt aus Nadelvlies, 2000 g/m2 1000x400, 20mm
- Polklemmen PK31, Paar, vergoldet, rot+schwarz
- 3m Lautsprecherkabel 2x1,5 mm2, transparent
- Pan-Schrauben 4x20 schwarz, 8 Stück
- Bauplan für den Bausatz
den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
|
- Elko glatt, 33uF / 70 Vdc
- Elko glatt, 100uF / 50 Vdc
- Audaphon MKT Kondensator 8,2 μF / 160 Vdc
- 3x Audaphon MKT Kondensator 15 μF / 160 Vdc
- Audaphon MKP CAP Superior 1,5 μF / 400 Vdc
- Audaphon MKP CAP Superior 2,7 μF / 400 Vdc
- 0,7 mm Luftspule, 1,0 mH/1,02 Ohm
- 1 mm Luftspule, 0,82 mH/0,44 Ohm
- 1,4 mm Luftspule, 0,39 mH/0,16 Ohm
- 1,4 mm Luftspule, 1,0 mH/0,30 Ohm
- Mundorf H-Kern-Spule H71, 3,3 mH/0,47 0hm
- Mundorf H-Kern-Spule H71, 8,2 mH/0,8 0hm
- Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
- Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
- Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
- 3x Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)
|
Hinweis: Wir liefern statt Damping 30 Nadelfilz 20, da wir diese Wahl für sinnvoller halten. Falls Sie Damping 30 wünschen, teilen Sie uns dies bitte bei der Bestellung mit.
Bausatz ohne Gehäuse, Preis pro Lautsprecher
- nicht lieferbar
Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück:
EUR 8,60 ohne MwSt: € 7.23 / $ 7.66
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
Bausatz mit High-End-Weiche
Unser Bausatz mit High-End-Frequenzweiche enthält durchweg Backlackspulen zur Reduktion des Mikrofonieeffekts. Außerdem kommen in Reihe zum Hochtontreiber ClarityCap ESA-Kondensatoren zum Einsatz.
- ClarityCap ESA Kondensator 1,5uF / 250 Vdc
- ClarityCap ESA Kondensator 2,7uF / 250 Vdc
- Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
- 3x Audaphon MKP CAP Superior 15 μF / 400 Vdc
- Elko glatt, 33uF / 70 Vdc
- Elko glatt, 100uF / 50 Vdc
- Mundorf Backlack-Luftspule BL71, 1,0 mH/1,02 Ohm
- Mundorf Backlack-Luftspule BL100, 0,82 mH/0,45 Ohm
- Mundorf Backlack-Luftspule BL140, 0,39 mH/0,17 Ohm
- Mundorf Backlack-Luftspule BL140, 1,0 mH/0,30 Ohm
- Mundorf H-Kern-Backlackspule BH71, 3,3 mH/0,47 0hm
- Mundorf H-Kern-Backlackspule BH71, 8,2 mH/0,8 0hm
- Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)
- Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
- Metalloxidwiderstand MOX10 10 Ohm (braun-schwarz-schwarz)
- 3x Metalloxidwiderstand MOX10 15 Ohm (braun-grün-schwarz)
Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher
- nicht lieferbar
Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück:
EUR 8,60 ohne MwSt: € 7.23 / $ 7.66
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
Impedanzkorrektur
|
