technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 83 dB
- Maße (HxBxT): 307 x 124 x 241 mm
- Frequenzbereich (-8dB): 55 - 20000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Hornreflexbox
|

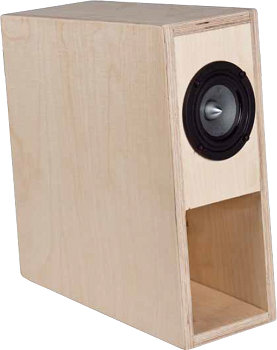

Der Cheap Trick CT 265, der von Thomas Schmidt entworfen wurde, enthält einen Tang Band Breitbänder W3-1319A.
Dieser wird über einen Sperrkreis mit angesteuert, der 3 parallel geschaltete Bauelemente enthält. Den in Zeitschrift Klang+Ton 2/2013 fehlenden Weichenplan liefern wir gerne mit.
Der Frequenzgang ist unter 15 Grad Winkel noch recht linear; er weist bei 500 Hz einen deutlichen Einbruch auf und ist wie für Breitbänder typisch etwas uneben. Die nichtlinearen Verzerrungen erreichen bei 85 dB 1,5 %; bei 95 dB 5% - dies jedoch oberhalb von 300 Hz nur um die 3,5 kHz. Das Zerfallsspektrum weist unterhalb von 2 kHz einige deutliche Resonanzen auf.
Ein Ausschnitt aus dem Klang+Ton Hörtest
... "Selbst in unserem großen Hörraum spielte Cheap Trick 265 recht souverän
auf. Bei gemäßigten Pegeln wirkt er sehr spielfreudig, musikalisch und von der
räumlichen Abbildung her absolut perfekt. Auf dem Schreibtisch fegt er erst einmal
alle handelsüblichen Computerboxen beiseite und demonstriert eindrucksvoll,
dass man auch an dieser Stelle nicht sparen sollte. Selten einmal habe ich so viel
Zeit mit Musikvideos aus dem Netz verbracht wie mit dem kleinen Tang-Band-Hörnchen."
Unser Bausatz besteht aus
- Tang Band W3-1319A
- PE-Schaumstoffdichtstreifen, 5x2 mm
- 0,5x Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
- 0,25x Noppenschaumplatten N25 100x50x4cm anth/schwarz
- Polklemmen PK31, Paar, vergoldet, rot+schwarz
- Lautsprecherkabel 2x1,5 mm2, transparent
- Pan-Schrauben 3,5x17 schwarz, 4 Stück
- Bauplan für den Bausatz
den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.
|
- Audaphon MKP CAP Superior 15 μF / 400 Vdc
- 1,0 mm Luftspule, 0,33 mH/0,26 Ohm
- Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
|
Bausatz ohne Gehäuse, Preis pro Lautsprecher
- nicht lieferbar
Raster-Leiterplatten
Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:
EUR 4,20 ohne MwSt: € 3.53 / $ 3.74
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
Bausatz mit High-End-Weiche
Unsere High-End-Version enthält eine Backlack-Luftspule und hochwertige ClarityCap SA-Kondensatoren:
- ClarityCap SA Kondensator 15 μF / 630 Vdc
- Mundorf Backlack-Luftspule BL100, 0,33 mH/0,26 Ohm
- Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher
- nicht lieferbar
Raster-Leiterplatten
Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück:
EUR 4,20 ohne MwSt: € 3.53 / $ 3.74
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
|
