CT249, Kompaktbox   in K+T 4/2010

technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 81 dB
- Maße (HxBxT): 180 x 180 x 180 mm
- Frequenzbereich (-8dB): 52 - 17000 Hz
- Trennfrequenz(en): - Hz
- Prinzip: Bassreflexbox

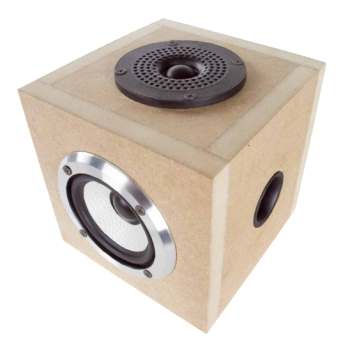

CT 249 ist ein kleiner Würfel mit Mivoc Breitbänder XAW110 HC, der durch einen Hochtöner unterstützt wird.

Dabei strahlt der Hochtöner nicht in Richtung des Hörers, sondern nach oben. Er dient als ergänzendes Element um den Raumklang zu ergänzen bzw zu verbessern.

Die Konstruktion kommt von Christian Gather; die Idee von Mivoc.




Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Seine anfänglich nasale Note legt er schnell ab, dann klingt er sehr ausgewogen, wenn auch im Hochtonbereich sehr rund. Zielt er genau aufs Ohr, ist es noch in Ordnung, aber es stellt sich genau der Effekt ein, für den der Zusatzhochtöner ins Spiel kam: zusätzliche Energie im Hochton, die den Klang offen und frei werden lässt. Spielt der Hochtöner alleine, so mag man kaum glauben, was für einen Unterschied der Tweeter macht. Schaltet man ihn dem Breitbänder zu, so ist der Effekt jedoch verblüffend: Plötzlich geht der Raum auf, Stimmen und Instrumente werden luftig und lösen sich von den Würfelchen, Gitarrensaiten schnalzen und flirren deutlich besser hörbar durch den Raum. Das auf der just beendeten High End (zu) viel geschundene "Keith don't go" von Nils Lofgren konnte ich vor Kollege Holger Barske zum Glück verbergen. Er geht bei dem Song inzwischen sofort in den Überlast-Modus, ich musste aber trotzdem hören, was der Zusatztweeter macht. Und dafür ist das Stück perfekt geeignet.

In gewissen Grenzen ist der Pegel des Tweeters variabel, die beiden dokumentierten Möglichkeiten sind der goldene Mittelweg. Reduziert man den Vorwiderstand auf unter 3,9 Ohm, fällt der Hochtöner aus dem Klangbild heraus. Über 6,8 Ohm wird er zu leise und trägt nicht genug zum Klangbild bei. Daher einigten wir uns auf 4,7 und 5,6 Ohm, per Schalter wählbar. So klingt Cheap Trick 249 auch frei aufgestellt knackig und stämmig im Bass, neutral im Mittelton und ungewöhnlich luftig im Hochton - eine sehr angenehme Kombination, die sicherlich eine Menge Freunde finden wird."


Unser Bausatz besteht aus

  • Mivoc Neodym-Seidenkalotte HGH 258 FN II
  • Mivoc XAW 110 HC-Mitteltieftöner II neu: jetzt mit schwarzer Membran!
  • Bassreflexrohr HP35, 35x123mm, schwarz
  • Dämmmaterial aus Polyesterwatte, 125 g for 20L volume
  • Terminal Mivoc AT 105 S (2 Anschlüsse)
  • 1,5 m Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 12 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • MKP-Kondensator 1,8 μF / 400V
  • MKP-Kondensator 3,3 μF / 400V
  • MKP-Kondensator 12 μF / 400V
  • MKP-Kondensator 18 μF / 400V
  • Luftspule 0,7 mm, 0,18 mH/0,36 Ohm
  • Luftspule 1,0 mm, 0,56 mH/0,36 Ohm
  • Luftspule 1,0 mm, 0,82 mH/0,45 Ohm
  • MOX10-Widerstand 4,7 Ohm/10Watt (gelb-violett-gold)
  • 2x MOX10-Widerstand 5,6 Ohm/10Watt (grün-blau-gold)
  • 2x MOX10-Widerstand 8,2 Ohm/10Watt (grau-rot-gold)
  • MOX10-Widerstand 56 Ohm/10 Watt (grün-blau-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

In unserer High-End-Version kommen durchweg Backlackspulen und hochwertige MKP-Kondensatoren zum Einsatz. Im Signalpfad zum Hochtöner wird ein Jantzen Z-Superior verwendet.

  • Jantzen Cross Cap MKP-Kondensator 1,8 μF / 400V
  • Jantzen Cross Cap MKP-Kondensator 12 μF / 400V
  • Jantzen Cross Cap MKP-Kondensator 18 μF / 400V
  • Jantzen Z-Superior MKP-Kondensator 3,3 μF / 800 VDC
  • Mundorf Backlack-Luftspule BL71, 0,18 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,56 mH/0,36 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,82 mH/0,45 Ohm
  • MOX10-Widerstand 4,7 Ohm/10Watt (gelb-violett-gold)
  • 2x MOX10-Widerstand 5,6 Ohm/10Watt (grün-blau-gold)
  • 2x MOX10-Widerstand 8,2 Ohm/10Watt (grau-rot-gold)
  • MOX10-Widerstand 56 Ohm/10 Watt (grün-blau-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Leiterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
