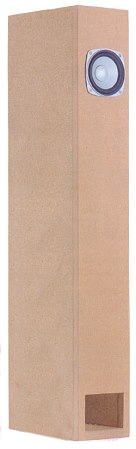

BB3TL, Standlautsprecher   in Hobby HiFi 1/2011


technische Daten:
- Impedanz: 8 Ohm
- Kennschalldruck (2,83V/1m): 78 dB
- Maße (HxBxT): 710 x 106 x 200 mm
- Frequenzbereich (-8dB): 45 - 25000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Transmissionlinebox

BB3 TL ist eine Kleinst-Transmissionline mit Omnes Audio BB3 AL-Breitbänder. Das Horn ist aus rechtwinklig gesägten Brettchen erstellt, kann somit relativ einfach aufgebaut werden.

In Reihe zu dem Breitbänder kommen 2 in Reihe geschaltete Sperrkreise zum Einsatz, die unerwünschte Frequenzen - auch Übertreibungen durch die Transmisssionline abschwächen.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Also wagten wir "The Cost of Freedom" von Marla Glen. Diese Aufnahme zeichnet sich durch einen satten Bass aus, ideal, um den Dynamikspielraum von Lautsprechern auszureizen. Was die zierlichen Schallwandler dabei boten, wäre durchaus geeignet, den häuslichen Frieden in einem Mehrfamilienhaus zu stören. Auch wenn Lautsprecher mit größerer Membranfläche natürlich mehr Dynamik bieten, hat man nicht das Gefühl, sich über Gebühr einschränken zu müssen: Die BB3TL bietet eindeutig mehr als Hintergrundberieselung. Dann überbrückten wir den Grundton-Sperrkreis. Das Bassvolumen nahm zu, wurde vielleicht eine Spur zu üppig, blieb aber klar durchgezeichnet. Marla Glens Stimme wirkte jetzt zu opulent, was sich durch eine Standortveränderung der Boxen recht gut kompensieren ließ: Etwa 30 Zentimeter weiter von der Zimmerwand abgerückt, war der Grundtonbereich wieder im Lot. Trotzdem: In unserem Fall erwies sich die wandnahe Position in Verbindung mit dem Grundtonsperrkreis als günstiger. So gelang der konturenschärfere Bass, der sich durch einen erstaunlichen Tiefgang auszeichnete. "We Get Requests" des Oscar Peterson Trios, natürlich in der audiophilen Neuproduktion mit 24-Bit 100-kHz-Mastering, brachte einen überzeugend realistischen Kontrabass Ray Browns mit klarer Zeichnung und Schwärze zu Gehör.

Über diesem trockenen und konturenscharfen Bass baute die BB3TL ein stimmiges und natürliches sowie räumlich breit und tief gefachertes Klangbild auf. Stimmen gab sie begeisternd authentisch und wunderschön plastisch wieder (Poems for Laila: Another Poem for the 20th Century). Die Höhen begeisterten mit Klarheit und feiner Zeichnung. Dass sie ein wenig mehr als pure Neutralität boten, erwies sich bei geringer Lautstärke als hilfreich: Nicht zuletzt deshalb blieb Musik auch bei sehr geringer Lautstärke vorzüglich durchhörbar. Das gilt auch für den Bass und die Mitten. Der bei manchen Lautsprechern vorherrschende Drang, die Lautstärke zu erhöhen, bleibt bei der BB3TL aus."

Fazit von Hobby HiFi

"Wer sehr kleine Standlautsprecher sucht, die gerade bei geringer Lautstärke hervorragenden Klang bieten, wird von der BB3TL begeistert sein. Und das geringe Budget von gerade mal 130 Euro Materialpreis für ein Lautsprecherpaar tut der Begeisterung sicher keinen Abbruch."

Unser Bausatz besteht aus

  • Omnes Audio, Breitbänder BB3 AL
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Terminal T105 Au mit Messingklemmen, vergoldet
  • Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Elko rau, 220 μF/63 Vdc
  • Kernspule, 2,2 mH/0,21 0hm
  • Mundorf H-Kern-Spule H100, 3,9 mH/0,3 0hm
  • MOX4-Widerstand 12 Ohm/4 Watt (braun-rot-schwarz)
  • MOX4-Widerstand 22 Ohm/4 Watt (rot-rot-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher EUR 95,60 ohne MwSt: € 80.34 / $ 86.76




Bausatz mit einfacher Weiche

Wenn man die Box nicht direkt an die Wand stellt, wird der Sperrkreis, der die Tiefen etwas reduziert, nicht benötigt. Hierzu bieten wir eine günstigere Version des Bausatzes mit weniger Bauelementen in der Frequenzweiche an:

  • Mundorf H-Kern-Spule H71, 2,2 mH/0,38 0hm
  • MOX4-Widerstand 12 Ohm/4 Watt (braun-rot-schwarz)

Bausatz mit günstiger Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 67,20 ohne MwSt: € 56.47 / $ 60.99

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Elko rau, 22 μF/100 Vdc
  • MOX4-Widerstand 10 Ohm/4 Watt (braun-schwarz-schwarz)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 4,00 ohne MwSt: € 3.36 / $ 3.63
