Dirac XT, in den Abmessungen modifiziert

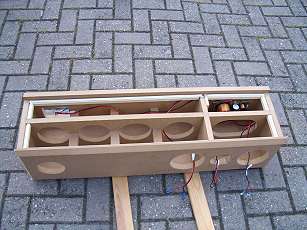

... nach 40 Stunden

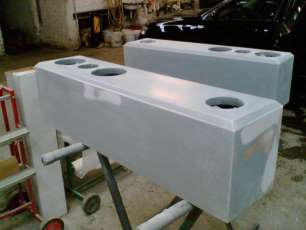

... nach 120 Stunden
... nach 160 Stunden
... nach 160 + Stunden
Hallo,

anbei ein Bericht meines Projektes Dirac-XT.

Ich kann diese Box nur wärmstens empfehlen. Nur würde ich heute direkt eine Holz -, oder furnierte Box bauen. Der Aufwand für eine professionelle Lackierung ist immens, und kostet zusätzlich ca. 300€. Es sei denn man möchte das Kunstwerk mit Pinsel oder Schaumstoffrolle lackieren.

Aufgrund meiner räumlichen Verhältnisse suchte ich eine Box welche die Höhe von 95cm nicht überschreiten sollte. Grund war der spätere Einbau in ein Regal. Nicht lachen, aber ein Umzug in eine größere Wohnung stand nicht zur Wahl.

Meine Dynaudio Pentamyd 3, welche ich vor geraumer Zeit gabaut hatte, konnte ich einfach nicht mehr stellen, und mein Bose Acoustimass System genügte einfach nicht meinen Ansprüchen.

Nach langem suchen des richtigen Preis-Leistungs-Verhältnisses bin ich dann bei Alcone gelanded. Meine Wahl fiel auf die

Dirac-XT. Nur war die auch zu hoch. Daher habe ich das Gehäuse in der Höhe gekürzt und dafür entsprechend verbreitert. Die neuen Maße der Box sind: (H: 920 ; B: 215 ; T: 250 ). Die Front wurde 45% angefast, so das wieder eine Breite von 177 mm entstand.

In dieser Phase hat mir Peter Strassacker mit Rat und Tat zur Seite gestanden. Er hat sich meine erste Zeichnung angesehen und kommentiert. Wirklich beeindruckt hat mich die jeweils promte Reaktion auf meine Fragen.

Mails, welche ich abends abgeschickt hatte, fand ich am nächten Vormittag beantworted, einfach toll !!

Die Lieferung erfolgte ebenfalls innerhalb einiger Tage, sauber verpackt und vollständig. Ich hatte mich für die High-End-Fertigweiche entschieden. Die MDF Platten habe ich in einem Baumarkt zuschneiden lassen. Preis kleiner 30 Euro für beide Boxen. Die Schallwände hat mir ein Schreiner für ein pahr Euro angefast.

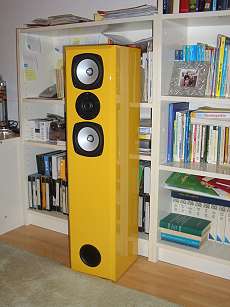

... nach 165 Stunden

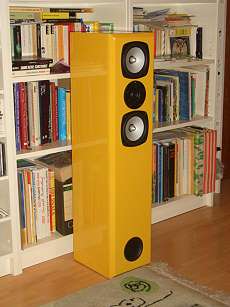

... nach 165 Stunden

Alle Ausschnitte habe ich mit einer Stichsäge gemacht und mit Feile und Schmirgel nachgearbeitet. Die Bretter wurden dann einzeln mit Ponal verklebt und mit Schraubzwingen einige Stunden fixiert. Die letzte Seitenwand habe ich zunächst nur verschraubt, um eventuelle Änderungen leichter vornehmen zu können. Hierfür habe ich eine Leiste eingeklebt auf welche ein Gummi-Dichtungsband aufgeklebt wurde. Nach eingehendem Probehören wurden die Lautsprecher wieder ausgebaut und die letzte Wand ebenfalls fest verklebt.

Danach waren noch Wochen des schleifens angesagt, damit der Lackierer mit den Vorarbeiten zufrieden war. In einer Karosseriewerkstatt sind die Boxen dann nach dem Füllern mit Autolack lackiert und eingebrannt worden.

Bange Momente hatte ich dann nach dem Einbau ins Regal, ob der Klang auch hier noch o.k. ist. Er ist !! Die Dirac-XT baut eine irre Bühne auf. Wenn man die Augen schließt, kann man jedes Instument auf der Bühne orten.

Die Höhen kommen glasklar ohne aufdringlich zu werden. Der Bass ist knochentrocken. Und auch bei geringer Lautstärke verliert die Box kaum an Volumen. Für Rock und Pop ist die Box einfach phantastisch, anders kann ich es wirklich nicht beschreiben. Für den reinen Klassik Fan gibt es sicher bessere Boxen, Eine super Box für einen wirklich erschwinglichen Preis.

Anbei der Bauplan *) und einige Photos.

Volker Michalczak
email: vbvmichalczak@web.de

*) Der PDF-Bauplan (ca. 1,2 MByte groß).
