Bausatz CO2 Koaxiallautsprecher von Florian Gattermeier

CO2 Mit einfachen Mitteln eine hochwertige Box, die gleichzeitig die Eigenschaften eine Punktschallquelle aufweist - das war das Ziel von Florian Gattermeier, als er CO2 (der Name steht für Coax Nr. 2) schuf.

Die Box entstand in Zusammenarbeit mit
- Harald "Murray" Meyer: Chassisvorschläge und die Berechnung
- Frank Kuhl von Monacor, der Fragen bezüglich der Chassis beantwortete
- dem Vater von Florian Gattermeier, der beim Aufbau hilfreich zur Seite stand.
- vielen Tipps und Ratschlägen aus dem Hifi-Forum

Technische Daten der CO2
- Nenn-Impedanz: 8 Ohm
- Größe (HxBxT): 106,7 x 21 x 29,7 cm
- Prinzip: Transmissionline

CO2

Der Bausatz Co2 von Florian Gattermeier besteht aus:

- dem Hochtöner Monacor DT-25N
- dem Tieftöner Monacor SPH-176
- ein Terminal mit vergoldeten Messingklemmen
- 8 schwarzen Schrauben
- 3 Meter Kabel
- 2 Beutel Sonofil

den Frequenzweichenbausatz auf Holz aufzubauen:
- 1,8 mH Luftspule mit 1 mm Drahtdurchmesser
- 0,39 mH Luftspule mit 0,7 mm Drahtdurchmesser
- 10 uF MKP-Kondensator
- 3,3 uF MKP-Kondensator
- 5,6 Ohm MOX4-Widerstand (grün-blau-gold)
- 6,8 Ohm MOX4-Widerstand (blau-grau-gold)

Die Holzteile für das Gehäuse, der Aluminiumstreifen und die Schrauben für den Aluminiumstreifen liegen nicht bei.

Hier die ausführliche Bauanleitung und Beschreibung

Preis des Bausatzes CO2 pro Stück ohne Gehäuse: EUR 179,00 ohne MwSt: € 150.42 / $ 162.45

Der Ersteller: Florian Gattermeier, email: flogatt@googlemail.com




Hier noch einige Bilder:

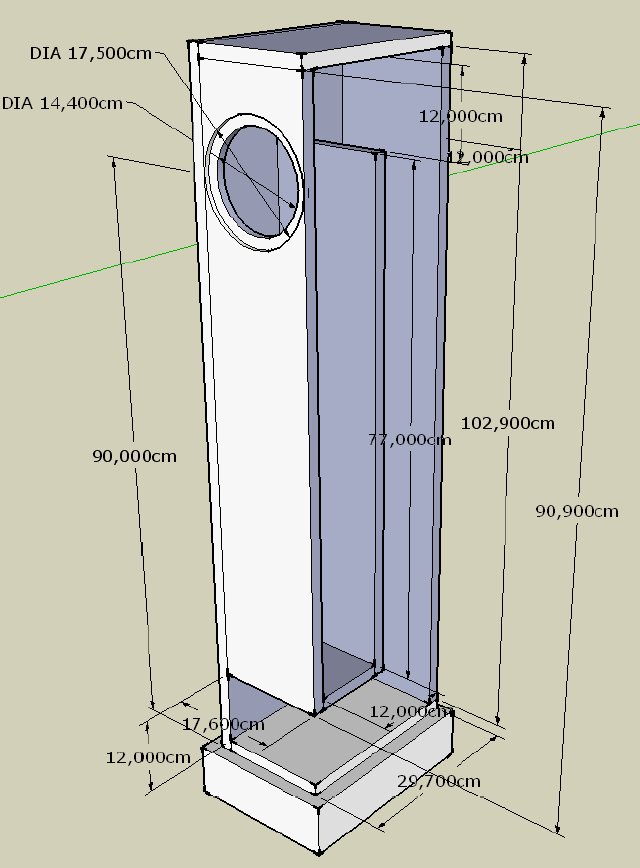

die Gehäusezeichnung

CO2


Die beiden Lautsprecher als Koaxiallautsprecher angeordnet

CO2

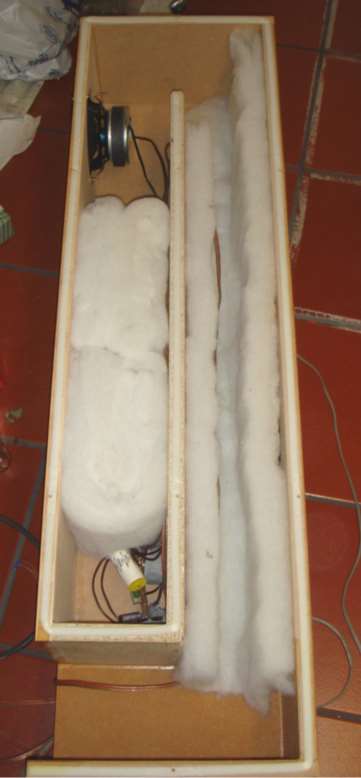

Die Box in geöffneten Zustand

CO2

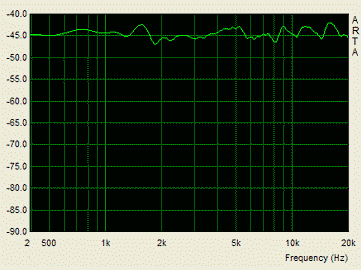

der Frequenzgang der Transmissionline

CO2
