Wavecor

Wavecor produziert hochwertige Lautsprecher, die wir zu einem hervorragenden Preis-/Leistungsverhältnis anbieten können. Auch Produzenten von Lautsprecherboxen setzen zunehmend auf Wavecor. Fragen Sie als Hersteller nach Konditionen oder nach unserer Hilfestellung für Ihre nächste Entwicklung.

Zu unseren Bauvorschlägen mit Wavecor Lautsprechern.




Hochtöner

Wavecor TW013WA01

Best.-Nr.: wc-tw013wa01-01

EUR 70,40 ohne MwSt: € 59.16 / $ 63.89

13 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 5000-50000 Hz
  • Resonanzfrequenz fs = 1300 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 0,71 N/A
  • Schwingspuleninduktivität L = 0,017 mH
  • Effektive Membranfläche Sd = 2,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,12 g
  • Äquivalentvolumen Vas = 0,00081 l
  • Freiluftgesamtgüte Qts = 1,29 (Qms=1,7, Qes=5,3)
  • Durchmesser der Schwingspule = 13 mm
  • Lineare Auslenkung xlin = +/- 0,3 mm
  • Einbaudurchmesser d = 31,5 mm
  • Aussendurchmesser d = 45 mm
  • Einbautiefe (nicht eingefräst) t = 26,7 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors 13-Millimeter-Gewebekalotten-Hochtöner bietet mit ihrer extrem hohen oberen Grenzfrequenz eine interessante Alternative zu Folienhochtönern. Ab vier Kilohertz einsetzbar, eignet sie sich für die Kombination mit kleinen und entsprechend breitbandigen Tief- und Mitteltönern.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA02

Best.-Nr.: wc-tw022wa02

EUR 77,00 ohne MwSt: € 64.71 / $ 69.88

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2500-30000 Hz
  • Resonanzfrequenz fs = 1150 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 1,33 N/A
  • Schwingspuleninduktivität L = 0,036 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,28 g
  • Äquivalentvolumen Vas = 0,0036 l
  • Freiluftgesamtgüte Qts = 1,11 (Qms=1,53, Qes=4,1)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,45 mm
  • Einbaudurchmesser d = 44 mm
  • Aussendurchmesser d = 65 mm
  • Einbautiefe (nicht eingefräst) t = 27,2 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, einer gar nicht einmal so kleinen Membran ein hervorragendes Rundstrahlverhalten anzuerziehen, wie man es sonst allenfalls von 19-Millimeler-Kolotten oder Hochtönern mit Diffusor vor der Membran kennt.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA04

Best.-Nr.: wc-tw022wa04

EUR 91,30 ohne MwSt: € 76.72 / $ 82.86

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 2000-30000 Hz
  • Resonanzfrequenz fs = 825 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 1,6 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,26 g
  • Äquivalentvolumen Vas = 0,0076 l
  • Freiluftgesamtgüte Qts = 0,81 (Qms=1,4, Qes=1,9)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,45 mm
  • Einbaudurchmesser d = 44 mm
  • Aussendurchmesser d = 65 mm
  • Einbautiefe (nicht eingefräst) t = 30,2 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der TW022WA04 vereint tatsächlich das Beste aus zwei Welten: Er kombiniert das besonders breite Rundstrahlverhalten und die hohe obere Grenzfrequenz einer 19-Millimeter-Kalotte mit der Breitbandigkeit und Pegelfestigkeit eines 25-Millimeter-Hochtöners.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA05

Best.-Nr.: wc-tw022wa05

EUR 78,10 ohne MwSt: € 65.63 / $ 70.88

22 mm Kalottenhochtöner mit Gewebe-Membran.

  • Frequenzbereich = 2500-25000 Hz
  • Resonanzfrequenz fs = 750 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 1,9 N/A
  • Schwingspuleninduktivität L = 0,036 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,28 g
  • Äquivalentvolumen Vas = 0,0085 l
  • Freiluftgesamtgüte Qts = 1,08 (Qms=5,3, Qes=1,36)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 103,75 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Im TW022WA05 vereint Wavecor tatsächlich das beste aus zwei Welten. Er ist ohne Dynamikeinbußen bis hin zu verblüffenden 1,5 Kilohertz hinab ankoppelbar und zeigt bis in den obersten Hochtonbereich ein vorzügliches Abstrahlverhalten.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA06

Best.-Nr.: wc-tw022wa06

EUR 80,30 ohne MwSt: € 67.48 / $ 72.88

22 mm Kalottenhochtöner mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 750 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 1,9 N/A
  • Schwingspuleninduktivität L = 0,036 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,0079 l
  • Freiluftgesamtgüte Qts = 0,92 (Qms=2,5, Qes=1,45)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Einbaudurchmesser d = 81 mm
  • Aussendurchmesser d = 103,8 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
lm TW022WA06 vereint Wavecor tatsächlich das Beste aus zwei Welten. Er ist ohne Dynamikeinbußen bis hin zu verblüffenden 1,5 Kilohertz hinab ankoppelbar und zeigt bis in den obersten Hochtonbereich ein vorzügliches Abstrahlverhalten - und das für atemberaubend günstig 45 Euro.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA07

Wavecor TW022WA07

Best.-Nr.: wc-tw022wa07

EUR 117,70 ohne MwSt: € 98.91 / $ 106.82

22 mm Kalottenhochtöner mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 1,76 N/A
  • Schwingspuleninduktivität L = 0,022 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,27 g
  • Äquivalentvolumen Vas = 0,0079 l
  • Freiluftgesamtgüte Qts = 0,62 (Qms=1,3, Qes=1,2)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Aussendurchmesser d = 46 mm
  • Einbautiefe (nicht eingefräst) t = 22 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, einer gar nicht einmal so kleinen Membran ein hervorragendes Rundstrahlverhalten anzuerziehen, wie man es sonst allenfalls von 19-Millimeler-Kolotten oder Hochtönern mit Diffusor vor der Membran kennt.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA08

Wavecor TW022WA08

Best.-Nr.: wc-tw022wa08

EUR 117,70 ohne MwSt: € 98.91 / $ 106.82

22 mm Kalottenhochtöner mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2000-28000 Hz
  • Resonanzfrequenz fs = 730 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 2,24 N/A
  • Schwingspuleninduktivität L = 0,037 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,25 g
  • Äquivalentvolumen Vas = 0,0079 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=1,2, Qes=1,4)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Aussendurchmesser d = 46 mm
  • Einbautiefe (nicht eingefräst) t = 22 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, einer gar nicht einmal so kleinen Membran ein hervorragendes Rundstrahlverhalten anzuerziehen, wie man es sonst allenfalls von 19-Millimeler-Kolotten oder Hochtönern mit Diffusor vor der Membran kennt.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA09

Best.-Nr.: wc-tw022wa09

EUR 123,20 ohne MwSt: € 103.53 / $ 111.81

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 1,76 N/A
  • Schwingspuleninduktivität L = 0,022 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,27 g
  • Äquivalentvolumen Vas = 0,0079 l
  • Freiluftgesamtgüte Qts = 0,62 (Qms=1,3, Qes=1,2)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Einbaudurchmesser d = 48,5 mm
  • Aussendurchmesser d = 70 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, einer gar nicht einmal so kleinen Membran ein hervorragendes Rundstrahlverhalten anzuerziehen, wie man es sonst allenfalls von 19-Millimeler-Kolotten oder Hochtönern mit Diffusor vor der Membran kennt.

Bausätze einblenden wieder ausblenden

Wavecor TW022WA10

Best.-Nr.: wc-tw022wa10

EUR 123,20 ohne MwSt: € 103.53 / $ 111.81

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Frequenzbereich = 2000-28000 Hz
  • Resonanzfrequenz fs = 730 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 2,24 N/A
  • Schwingspuleninduktivität L = 0,037 mH
  • Effektive Membranfläche Sd = 6,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,25 g
  • Äquivalentvolumen Vas = 0,0079 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=1,2, Qes=1,4)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,35 mm
  • Einbaudurchmesser d = 48,5 mm
  • Aussendurchmesser d = 70 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, einer gar nicht einmal so kleinen Membran ein hervorragendes Rundstrahlverhalten anzuerziehen, wie man es sonst allenfalls von 19-Millimeler-Kolotten oder Hochtönern mit Diffusor vor der Membran kennt.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA01

Best.-Nr.: wc-tw030wa01

EUR 123,20 ohne MwSt: € 103.53 / $ 111.81

30 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/45 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1050 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,055 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,42 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 1,3 (Qms=4,8, Qes=1,78)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,65 mm
  • Einbaudurchmesser d = 56 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 37,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA02

Best.-Nr.: wc-tw030wa02

EUR 127,60 ohne MwSt: € 107.23 / $ 115.81

30 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 30/45 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1100 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2,5 N/A
  • Schwingspuleninduktivität L = 0,047 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,0087 l
  • Freiluftgesamtgüte Qts = 0,7 (Qms=1,2, Qes=1,69)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,65 mm
  • Einbaudurchmesser d = 56 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 37,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA05

Best.-Nr.: wc-tw030wa05

EUR 114,40 ohne MwSt: € 96.13 / $ 103.83

30,4 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 450 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Äquivalentvolumen Vas = 0,059 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=1,5, Qes=0,96)
  • Durchmesser der Schwingspule = 30,4 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 47 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bietet mit seinem TW030WA05 den Kalottenhochtöner mit der größten Membranfläche, ermöglicht die niedrigste Trennfrequenz, ist vielen Hochtönern mit kleinerer Schwingspule auch im Superhochtonbereich bis 30 Kilohertz noch überlegen.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA06

Best.-Nr.: wc-tw030wa06

EUR 119,90 ohne MwSt: € 100.76 / $ 108.82

30,4 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 450 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,42 g
  • Freiluftgesamtgüte Qts = 0,55 (Qms=1,2, Qes=1,01)
  • Durchmesser der Schwingspule = 30,4 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 47 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA07

Best.-Nr.: wc-tw030wa07

EUR 114,40 ohne MwSt: € 96.13 / $ 103.83

30,4 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 470 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,028 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,37 g
  • Äquivalentvolumen Vas = 0,059 l
  • Freiluftgesamtgüte Qts = 0,68 (Qms=1,6, Qes=1,19)
  • Durchmesser der Schwingspule = 30,4 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 47 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bietet mit seinem TW030WA07 einen Kalottenhochtöner mit riesiger Membranfläche, außergewöhnliche breitbandigen Frequenzgang und üppiger Pegelfestigkeit.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA08

Best.-Nr.: wc-tw030wa08

EUR 119,90 ohne MwSt: € 100.76 / $ 108.82

30,4 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 470 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,028 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,39 g
  • Äquivalentvolumen Vas = 0,056 l
  • Freiluftgesamtgüte Qts = 0,64 (Qms=1,3, Qes=1,25)
  • Durchmesser der Schwingspule = 30,4 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 47 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA09

Best.-Nr.: wc-tw030wa09

EUR 107,80 ohne MwSt: € 90.59 / $ 97.84

30 mm Kalottenhochtöner mit Gewebe-Membran.

  • Frequenzbereich = 2000-27000 Hz
  • Resonanzfrequenz fs = 725 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 2 N/A
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 1,43 (Qms=8,1, Qes=1,74)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 80 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 34,1 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor schafft es mit dem TW030WA09, die bereits hervorragenden 30-Millimeter-Hochtöner des Hauses noch einmal zu übertreffen. Der moderate Preis sollte nicht darüber hinweg täuschen, dass es sich um einen exzellenten Hochtöner mit berechtigten Highend-Ambitionen und grandiosem Preis-Leistungs-Verhältnis handelt.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA10

Best.-Nr.: wc-tw030wa10

EUR 107,80 ohne MwSt: € 90.59 / $ 97.84

30 mm Kalottenhochtöner mit Gewebe-Membran.

  • Frequenzbereich = 2000-27000 Hz
  • Resonanzfrequenz fs = 750 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,42 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 1,7 (Qms=7,8, Qes=2,17)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 80 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 34,1 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor schafft es mit dem TW030WA10, die bereits hervorragenden 30-Millimeter Hochtöner des Hauses noch einmal zu übertreffen.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA11

Best.-Nr.: wc-tw030wa11-01

EUR 134,20 ohne MwSt: € 112.77 / $ 121.79

30 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 45 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 410 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 1,7 N/A
  • Schwingspuleninduktivität L = 0,023 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,43 g
  • Äquivalentvolumen Vas = 0,066 l
  • Freiluftgesamtgüte Qts = 0,79 (Qms=1,9, Qes=1,34)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 61,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor bringt das Kunststück fertig, den ersten Hochtöner zu bauen, der ohne Wenn und Aber ab 1.000 Hertz einsetzbar ist - Kompliment und Gratulation.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA12

Best.-Nr.: wc-tw030wa12-01

EUR 134,20 ohne MwSt: € 112.77 / $ 121.79

30 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 45 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 425 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 2 N/A
  • Schwingspuleninduktivität L = 0,035 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Äquivalentvolumen Vas = 0,066 l
  • Freiluftgesamtgüte Qts = 0,91 (Qms=1,9, Qes=1,74)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 115 mm
  • Einbautiefe (nicht eingefräst) t = 61,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Heft 2/2015, Seite 3: Aktuell freue ich mich außerordentlich, über einen gewaltigen Schritt nach vorne berichten zu dürfen: Der erste Kalottenhochtöner ist jetzt verfügbar, der schon ab 1000 Hz einsetzbar ist - ohne Wenn und Aber. Hochtöner, die einen dermaßen breitbandigen Auftritt mit Ach und Krach hinbekommen, gab es zwar bereits immer mal wieder. Aber entweder haperte es dann an der Pegelfestigkeit, oder der Glanz der obersten Höhen wirkte eher matt. ... Das ist mehr als ein gradueller Fortschritt, viel mehr ...

Bausätze einblenden wieder ausblenden

Wavecor TW030WA13

Best.-Nr.: wc-tw030wa13-01

EUR 143,00 ohne MwSt: € 120.17 / $ 129.78

30 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 1500-30000 Hz
  • Resonanzfrequenz fs = 690 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 1,95 N/A
  • Schwingspuleninduktivität L = 0,033 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,43 g
  • Äquivalentvolumen Vas = 0,023 l
  • Freiluftgesamtgüte Qts = 1,01 (Qms=2,45, Qes=1,72)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,65 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 42,2 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem TW030WA13 einen Neodym-Hochtöner mit perfekten akustischen Qualitäten und sensationell breitbandigem Übertragungsverhalten.

Bausätze einblenden wieder ausblenden

Wavecor TW030WA14

Best.-Nr.: wc-tw030wa14-01

EUR 143,00 ohne MwSt: € 120.17 / $ 129.78

30 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 1500-30000 Hz
  • Resonanzfrequenz fs = 715 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 2,25 N/A
  • Schwingspuleninduktivität L = 0,059 mH
  • Effektive Membranfläche Sd = 11,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Äquivalentvolumen Vas = 0,023 l
  • Freiluftgesamtgüte Qts = 1,17 (Qms=2,37, Qes=2,31)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 0,65 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 76 mm
  • Einbautiefe (nicht eingefräst) t = 42,2 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem TW030WA14 einen Neodym-Hochtöner mit perfekten akustischen Qualitäten und sensationell breitbandigem Übertragungsverhalten.

Bausätze einblenden wieder ausblenden

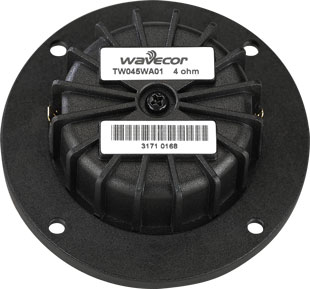

Wavecor TW045WA01

Best.-Nr.: wc-tw045wa01-01

EUR 275,00 ohne MwSt: € 231.09 / $ 249.58

22 mm Kalottenhochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 180 W
  • Frequenzbereich = 2000-40000 Hz
  • Resonanzfrequenz fs = 840 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 3 N/A
  • Effektive Membranfläche Sd = 20 cm2
  • Bewegte Masse incl. Luftlast mms = 1,12 g
  • Äquivalentvolumen Vas = 0,018 l
  • Freiluftgesamtgüte Qts = 1,3 (Qms=4,4, Qes=1,85)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 61,5 mm
  • Aussendurchmesser d = 90 mm
  • Einbautiefe (nicht eingefräst) t = 31,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Breitbänder

Wavecor FR040WA01

Best.-Nr.: wc-fr040wa01-01

EUR 60,50 ohne MwSt: € 50.84 / $ 54.91

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 200-25000 Hz
  • Resonanzfrequenz fs = 233 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,67 N/A
  • Effektive Membranfläche Sd = 7,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,63 g
  • Äquivalentvolumen Vas = 0,064 l
  • Freiluftgesamtgüte Qts = 0,9 (Qms=9,6, Qes=0,99)
  • Durchmesser der Schwingspule = 16 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 37 mm
  • Aussendurchmesser d = 40x40 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem FR040WA01 bzw. FR040WA02 einen exzellenten kleinen Breitbänder, ideal für hochqualitative Line-Arrays mit mindestens vier, gerne natürlich auch wesentlich mehr Chassis. In einer solchen Mehrfach-Anordnung empfehlen wir den Einsatz frühestens ab 300 Hertz. So ist eine hohe, HiFi-Ansprüchen gerecht werdende Pegelfestigkeit gewährleistet.

Bausätze einblenden wieder ausblenden

Wavecor FR040WA02

Best.-Nr.: wc-fr040wa02-01

EUR 60,50 ohne MwSt: € 50.84 / $ 54.91

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 200-25000 Hz
  • Resonanzfrequenz fs = 239 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 2 N/A
  • Effektive Membranfläche Sd = 7,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,6 g
  • Äquivalentvolumen Vas = 0,064 l
  • Freiluftgesamtgüte Qts = 1,23 (Qms=9,4, Qes=1,42)
  • Durchmesser der Schwingspule = 16 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 37 mm
  • Aussendurchmesser d = 40x40 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem FR040WA01 bzw. FR040WA02 einen exzellenten kleinen Breitbänder, ideal für hochqualitative Line-Arrays mit mindestens vier, gerne natürlich auch wesentlich mehr Chassis. In einer solchen Mehrfach-Anordnung empfehlen wir den Einsatz frühestens ab 300 Hertz. So ist eine hohe, HiFi-Ansprüchen gerecht werdende Pegelfestigkeit gewährleistet.

Bausätze einblenden wieder ausblenden

Wavecor FR4X6WA01

Best.-Nr.: wc-fr4x6wa01

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 200-30000 Hz
  • Resonanzfrequenz fs = 173 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,1 N/A
  • Effektive Membranfläche Sd = 15 cm2
  • Bewegte Masse incl. Luftlast mms = 1,4 g
  • Äquivalentvolumen Vas = 0,19 l
  • Freiluftgesamtgüte Qts = 0,86 (Qms=5,1, Qes=1,04)
  • Durchmesser der Schwingspule = 16 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 42x57 mm
  • Aussendurchmesser d = 45x60 mm
  • Einbautiefe (nicht eingefräst) t = 32 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR4X6WA02

Best.-Nr.: wc-fr4x6wa02

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 200-30000 Hz
  • Resonanzfrequenz fs = 179 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 82 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 2,7 N/A
  • Effektive Membranfläche Sd = 15 cm2
  • Bewegte Masse incl. Luftlast mms = 1,3 g
  • Äquivalentvolumen Vas = 0,19 l
  • Freiluftgesamtgüte Qts = 0,99 (Qms=4,9, Qes=1,24)
  • Durchmesser der Schwingspule = 16 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 42x57 mm
  • Aussendurchmesser d = 45x60 mm
  • Einbautiefe (nicht eingefräst) t = 32 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR055WA01

Best.-Nr.: wc-fr055wa01-01

EUR 72,60 ohne MwSt: € 61.01 / $ 65.89

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 100-22000 Hz
  • Resonanzfrequenz fs = 136 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 2,1 N/A
  • Schwingspuleninduktivität L = 0,079 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 1,68 g
  • Äquivalentvolumen Vas = 0,28 l
  • Freiluftgesamtgüte Qts = 0,91 (Qms=9, Qes=1,01)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 51 mm
  • Aussendurchmesser d = 55x55 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
  • Gewicht m = 0,25 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR055WA02

Best.-Nr.: wc-fr055wa02-01

auf Anfrage

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 100-22000 Hz
  • Resonanzfrequenz fs = 140 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 80,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 2,6 N/A
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 1,6 g
  • Äquivalentvolumen Vas = 0,28 l
  • Freiluftgesamtgüte Qts = 1,11 (Qms=8,8, Qes=1,27)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 51 mm
  • Aussendurchmesser d = 55x55 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
  • Gewicht m = 0,25 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR055WA03

Best.-Nr.: wc-fr055wa03

EUR 85,80 ohne MwSt: € 72.10 / $ 77.87

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 100-28000 Hz
  • Resonanzfrequenz fs = 128 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 2,7 N/A
  • Schwingspuleninduktivität L = 0,062 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 1,6 g
  • Äquivalentvolumen Vas = 0,33 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=8,1, Qes=0,55)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 51 mm
  • Aussendurchmesser d = 55x55 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
  • Gewicht m = 0,25 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR055WA04

Best.-Nr.: wc-fr055wa04

EUR 85,80 ohne MwSt: € 72.10 / $ 77.87

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 100-40000 Hz
  • Resonanzfrequenz fs = 131 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 3,3 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 1,54 g
  • Äquivalentvolumen Vas = 0,33 l
  • Freiluftgesamtgüte Qts = 0,64 (Qms=7,9, Qes=0,7)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 51 mm
  • Aussendurchmesser d = 55x55 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
  • Gewicht m = 0,25 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR055WA05

Best.-Nr.: wc-fr055wa05

EUR 85,80 ohne MwSt: € 72.10 / $ 77.87

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 100-22000 Hz
  • Resonanzfrequenz fs = 135 Hz
  • Impedanz R = 64 Ohm
  • Kennschalldruck SPL = 70 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 53,5 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,64 mH
  • Effektive Membranfläche Sd = 15,6 cm2
  • Bewegte Masse incl. Luftlast mms = 1,45 g
  • Äquivalentvolumen Vas = 0,33 l
  • Freiluftgesamtgüte Qts = 1,71 (Qms=8,5, Qes=2,14)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 51 mm
  • Aussendurchmesser d = 55x55 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
  • Gewicht m = 0,25 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR070WA01

Best.-Nr.: wc-fr070wa01

EUR 97,90 ohne MwSt: € 82.27 / $ 88.85

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 200-28000 Hz
  • Resonanzfrequenz fs = 114 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,45 Ohm
  • Kraftfaktor BL = 3 N/A
  • Schwingspuleninduktivität L = 0,071 mH
  • Effektive Membranfläche Sd = 21 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 0,61 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=12, Qes=0,55)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
  • Gewicht m = 0,15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR070WA02

Best.-Nr.: wc-fr070wa02

EUR 97,90 ohne MwSt: € 82.27 / $ 88.85

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 200-28000 Hz
  • Resonanzfrequenz fs = 117 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 3,6 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 21 cm2
  • Bewegte Masse incl. Luftlast mms = 1,9 g
  • Äquivalentvolumen Vas = 0,61 l
  • Freiluftgesamtgüte Qts = 0,65 (Qms=11,7, Qes=0,69)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
  • Gewicht m = 0,15 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert dem Anwender mit dem FR070WA02 einen ausgezeichneten kleinen Breitbänder, der bei sorgfältiger Frequenzgangentzerrung sein hohes Klangpotenzial entfaltet.

Bausätze einblenden wieder ausblenden

Wavecor FR070WA03

Best.-Nr.: wc-fr070wa03

EUR 59,40 ohne MwSt: € 49.92 / $ 53.91

Breitbandlautsprecher mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 200-28000 Hz
  • Resonanzfrequenz fs = 114 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,45 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,071 mH
  • Effektive Membranfläche Sd = 21 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 0,61 l
  • Freiluftgesamtgüte Qts = 0,88 (Qms=13,1, Qes=0,94)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 37,5 mm
  • Gewicht m = 0,29 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem FR070WA03 einen hervorragenden Mitteltöner für Sub-Sat-Systeme, FAST-Konstruktionen sowie last, but not least Line-Arrays.

Bausätze einblenden wieder ausblenden

Wavecor FR070WA04

Best.-Nr.: wc-fr070wa04

EUR 59,40 ohne MwSt: € 49.92 / $ 53.91

Breitbandlautsprecher mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 200-28000 Hz
  • Resonanzfrequenz fs = 117 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 2,9 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 21 cm2
  • Bewegte Masse incl. Luftlast mms = 1,9 g
  • Äquivalentvolumen Vas = 0,61 l
  • Freiluftgesamtgüte Qts = 0,99 (Qms=12,7, Qes=1,07)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 37,5 mm
  • Gewicht m = 0,29 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem FR070WA04 einen hervorragenden Mitteltöner für Sub-Sat-Systeme, FAST-Konstruktionen sowie last, but not least Line-Arrays.

Bausätze einblenden wieder ausblenden

Wavecor FR070WA05

Best.-Nr.: wc-fr070wa05

EUR 119,90 ohne MwSt: € 100.76 / $ 108.82

Breitbandlautsprecher mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 200-35000 Hz
  • Resonanzfrequenz fs = 89 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 3,76 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 22 cm2
  • Bewegte Masse incl. Luftlast mms = 3,6 g
  • Äquivalentvolumen Vas = 0,6 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=12,6, Qes=0,49)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 2,7 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR084WA01

Best.-Nr.: wc-fr084wa01

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 200-22000 Hz
  • Resonanzfrequenz fs = 109 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 2,9 N/A
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,45 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 0,79 (Qms=5,4, Qes=0,93)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 83,9x83,9 mm
  • Einbautiefe (nicht eingefräst) t = 42,5 mm
  • Gewicht m = 0,37 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors FR084WA01 eignet sich hervorragend für den Einsatz in einem geschlossenen Gehäuse mit Hochpass-Unterstützung (GHP). Dank seines wunderbar linearen und ausewogenen Übertragungsverhalten spielt er in der ersten Lautsprecher-Liga.

Bausätze einblenden wieder ausblenden

Wavecor FR084WA02

Best.-Nr.: wc-fr084wa02

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran.

  • Frequenzbereich = 200-22000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 3,65 N/A
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,35 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 0,88 (Qms=5,2, Qes=1,06)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 83,9x83,9 mm
  • Einbautiefe (nicht eingefräst) t = 42,5 mm
  • Gewicht m = 0,37 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor FR084WA03

Best.-Nr.: wc-fr084wa03

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran.

  • Frequenzbereich = 200-22000 Hz
  • Resonanzfrequenz fs = 116 Hz
  • Impedanz R = 64 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 49 Ohm
  • Kraftfaktor BL = 6,8 N/A
  • Schwingspuleninduktivität L = 0,63 mH
  • Effektive Membranfläche Sd = 38 cm2
  • Bewegte Masse incl. Luftlast mms = 3,05 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 1,78 (Qms=7,4, Qes=2,35)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 83,9x83,9 mm
  • Einbautiefe (nicht eingefräst) t = 42,5 mm
  • Gewicht m = 0,37 kg

Bausätze einblenden wieder ausblenden

Wavecor FR090WA01

Best.-Nr.: wc-fr090wa01

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran.

  • Frequenzbereich = 200-20000 Hz
  • Resonanzfrequenz fs = 113 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 2,75 N/A
  • Schwingspuleninduktivität L = 0,076 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,45 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 0,86 (Qms=5,9, Qes=1)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2,25 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 90x90 mm
  • Einbautiefe (nicht eingefräst) t = 42,2 mm
  • Gewicht m = 0,4 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors FR090WA01 punktet mit überragenden akustischen Qualitäten, für seine Klasse üppiger Pegelfestigkeit sowie besonderem Talent für den Einsatz in einer Transmissionline.

Bausätze einblenden wieder ausblenden

Wavecor FR090WA02

Best.-Nr.: wc-fr090wa02

EUR 73,70 ohne MwSt: € 61.93 / $ 66.89

Breitbandlautsprecher mit Aluminium-Membran.

  • Frequenzbereich = 200-20000 Hz
  • Resonanzfrequenz fs = 114 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 3,4 N/A
  • Schwingspuleninduktivität L = 0,127 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,35 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 1,01 (Qms=5,8, Qes=1,23)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2,25 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 90x90 mm
  • Einbautiefe (nicht eingefräst) t = 42,2 mm
  • Gewicht m = 0,4 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mehr Sein als Schein ist das Motto des Wavecor FR090WA02, der bei vergleichsweise schlichter Bauweise überragende akustische Qualitäten ins Feld führt und damit ein besonders empfehlenswerter Anwärter für ein FAST-Lautsprechersystem ist.

Bausätze einblenden wieder ausblenden




Tieftöner

Wavecor WF090WA01

Best.-Nr.: wc-wf090wa01

EUR 68,20 ohne MwSt: € 57.31 / $ 61.90

Mitteltöner mit Papier-Membran.

  • Frequenzbereich = 100-12000 Hz
  • Resonanzfrequenz fs = 109 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 2,9 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,45 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 0,76 (Qms=6,1, Qes=0,87)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2,75 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 90x90 mm
  • Einbautiefe (nicht eingefräst) t = 41,2 mm
  • Gewicht m = 0,34 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mehr Sein als Schein ist das Motto des Wavecor WF090WA01 und 02, die beide bei vergleichsweise schlichter Bauweise überzeugende akustische Qualitäten ins Feld führen. Beide bieten sich für Nahfeldmonitore für den Schreibtisch an, idealerweise in Kombination mit einem kleinen Bändchenhochtöner oder Magnetostaten.

Bausätze einblenden wieder ausblenden

Wavecor WF090WA02

Best.-Nr.: wc-wf090wa02

EUR 68,20 ohne MwSt: € 57.31 / $ 61.90

Mitteltöner mit Papier-Membran.

  • Frequenzbereich = 100-12000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 36 cm2
  • Bewegte Masse incl. Luftlast mms = 3,35 g
  • Äquivalentvolumen Vas = 1,14 l
  • Freiluftgesamtgüte Qts = 0,89 (Qms=6, Qes=1,04)
  • Durchmesser der Schwingspule = 22 mm
  • Lineare Auslenkung xlin = +/- 2,75 mm
  • Einbaudurchmesser d = 76 mm
  • Aussendurchmesser d = 90x90 mm
  • Einbautiefe (nicht eingefräst) t = 41,2 mm
  • Gewicht m = 0,34 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mehr Sein als Schein ist das Motto des Wavecor WF090WA01 und 02, die beide bei vergleichsweise schlichter Bauweise überzeugende akustische Qualitäten ins Feld führen. Beide bieten sich für Nahfeldmonitore für den Schreibtisch an, idealerweise in Kombination mit einem kleinen Bändchenhochtöner oder Magnetostaten.

Bausätze einblenden wieder ausblenden

Wavecor WF118WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 135/85 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,7 Liter BR-Box
mit HP35 der Länge 12 cm
ab 68/54 Hz (-3dB/-8dB).

Wavecor WF118WA01

Best.-Nr.: wc-wf118wa01

EUR 91,30 ohne MwSt: € 76.72 / $ 82.86

10 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,6 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6,2 g
  • Äquivalentvolumen Vas = 4,3 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=8,8, Qes=0,38)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF118WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,5 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6 Liter BR-Box
mit HP35 der Länge 9 cm
ab 57/47 Hz (-3dB/-8dB).

Wavecor WF118WA02

Best.-Nr.: wc-wf118wa02

EUR 91,30 ohne MwSt: € 76.72 / $ 82.86

10 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Schwingspuleninduktivität L = 0,28 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6 g
  • Äquivalentvolumen Vas = 4,3 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=8,6, Qes=0,46)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF118WA05
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 109/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,5 Liter BR-Box
mit HP35 der Länge 10 cm
ab 51/43 Hz (-3dB/-8dB).

Wavecor WF118WA05

Best.-Nr.: wc-wf118wa05-01

EUR 99,00 ohne MwSt: € 83.19 / $ 89.85

10 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 7,1 g
  • Äquivalentvolumen Vas = 3,5 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=7,5, Qes=0,49)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor realisiert mit der neuen Glasfasermembran Frequenzgänge an der Grenze zur absoluten Perfektion. lm Tieftonbereich hat die Vier-Ohm-Version des 118-Millimeter Tiefmitteltöners die besseren Karten.

Bausätze einblenden wieder ausblenden

Wavecor WF118WA06
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 95/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP50 der Länge 17 cm
ab 43/37 Hz (-3dB/-8dB).

Wavecor WF118WA06

Best.-Nr.: wc-wf118wa06-01

EUR 99,00 ohne MwSt: € 83.19 / $ 89.85

10 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 66 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 5,6 N/A
  • Schwingspuleninduktivität L = 0,28 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,9 g
  • Äquivalentvolumen Vas = 3,5 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=7,4, Qes=0,59)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor realisiert mit der neuen Glasfasermembran Frequenzgänge an der Grenze zur absoluten Perfektion. lm Tieftonbereich hat die Vier-Ohm-Version des 118-Millimeter Tiefmitteltöners die besseren Karten.

Bausätze einblenden wieder ausblenden

Wavecor WF118WA07
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 118/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,3 Liter BR-Box
mit HP35 der Länge 14 cm
ab 60/48 Hz (-3dB/-8dB).

Wavecor WF118WA07

Best.-Nr.: wc-wf118wa07-01

EUR 95,70 ohne MwSt: € 80.42 / $ 86.85

10 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 60-8000 Hz
  • Resonanzfrequenz fs = 56 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,5 N/A
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,9 g
  • Äquivalentvolumen Vas = 4,9 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=7,8, Qes=0,38)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF118WA08
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 109/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,4 Liter BR-Box
mit HP35 der Länge 11 cm
ab 53/43 Hz (-3dB/-8dB).

Wavecor WF118WA08

Best.-Nr.: wc-wf118wa08-01

EUR 95,70 ohne MwSt: € 80.42 / $ 86.85

10 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 60-8000 Hz
  • Resonanzfrequenz fs = 58 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Schwingspuleninduktivität L = 0,36 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,5 g
  • Äquivalentvolumen Vas = 4,9 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=7,6, Qes=0,45)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 92 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 61,4 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF120BD03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 144/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP35 der Länge 10 cm
ab 72/58 Hz (-3dB/-8dB).

Wavecor WF120BD03

Best.-Nr.: wc-wf120bd03

EUR 144,10 ohne MwSt: € 121.09 / $ 130.78

11 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,5 N/A
  • Schwingspuleninduktivität L = 0,086 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,55 g
  • Äquivalentvolumen Vas = 4,25 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=6, Qes=0,4)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1,04 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF120BD04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,9 Liter BR-Box
mit HP50 der Länge 15 cm
ab 60/49 Hz (-3dB/-8dB).

Wavecor WF120BD04

Best.-Nr.: wc-wf120bd04

EUR 144,10 ohne MwSt: € 121.09 / $ 130.78

11 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 71,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,25 g
  • Äquivalentvolumen Vas = 4,25 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=5,9, Qes=0,49)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1,04 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem WF120BD04 einen exzellenten Tiefmitteltöner für kompakte und dennoch tiefbassstarke Kleinstmonitore.

Bausätze einblenden wieder ausblenden

Wavecor WF120BD05 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,5 Liter BR-Box
mit HP35 der Länge 13 cm
ab 45/37 Hz (-3dB/-8dB).

Wavecor WF120BD05 Glass Fiber

Best.-Nr.: wc-wf120bd05-01

EUR 149,60 ohne MwSt: € 125.71 / $ 135.77

11 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,1 N/A
  • Schwingspuleninduktivität L = 0,087 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 7,3 g
  • Äquivalentvolumen Vas = 6,2 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=7,4, Qes=0,42)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mit WF120BD05 und WF120BD06 liefert Wavecor exzellente kleine Tiefmitteltöner für audiophile Minimonitore. Hinsichtlich möglicher Tieftonabstimmungen gefällt uns die Vier-Ohm-Version noch etwas besser.

Bausätze einblenden wieder ausblenden

Wavecor WF120BD06 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP50 der Länge 22 cm
ab 41/34 Hz (-3dB/-8dB).

Wavecor WF120BD06 Glass Fiber

Best.-Nr.: wc-wf120bd06-01

EUR 149,60 ohne MwSt: € 125.71 / $ 135.77

11 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,2 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,7 g
  • Äquivalentvolumen Vas = 6,2 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=7, Qes=0,5)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mit WF120BD05 und WF120BD06 liefert Wavecor exzellente kleine Tiefmitteltöner für audiophile Minimonitore. Hinsichtlich möglicher Tieftonabstimmungen gefällt uns die Vier-Ohm-Version noch etwas besser.

Bausätze einblenden wieder ausblenden

Wavecor WF120BD07
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 144/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP35 der Länge 10 cm
ab 72/58 Hz (-3dB/-8dB).

Wavecor WF120BD07

Best.-Nr.: wc-wf120bd07-01

EUR 144,10 ohne MwSt: € 121.09 / $ 130.78

11 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,5 N/A
  • Schwingspuleninduktivität L = 0,086 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,55 g
  • Äquivalentvolumen Vas = 4,25 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=6, Qes=0,4)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF120BD08
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,9 Liter BR-Box
mit HP50 der Länge 15 cm
ab 60/49 Hz (-3dB/-8dB).

Wavecor WF120BD08

Best.-Nr.: wc-wf120bd08-01

EUR 144,10 ohne MwSt: € 121.09 / $ 130.78

11 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 71,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,25 g
  • Äquivalentvolumen Vas = 4,25 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=5,9, Qes=0,49)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF120BD09 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,5 Liter BR-Box
mit HP35 der Länge 13 cm
ab 45/37 Hz (-3dB/-8dB).

Wavecor WF120BD09 Glass Fiber

Best.-Nr.: wc-wf120bd09-01

EUR 149,60 ohne MwSt: € 125.71 / $ 135.77

11 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,1 N/A
  • Schwingspuleninduktivität L = 0,087 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 7,3 g
  • Äquivalentvolumen Vas = 6,2 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=7,4, Qes=0,42)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF120BD10 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP50 der Länge 22 cm
ab 41/34 Hz (-3dB/-8dB).

Wavecor WF120BD10 Glass Fiber

Best.-Nr.: wc-wf120bd10-01

EUR 149,60 ohne MwSt: € 125.71 / $ 135.77

11 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 5,2 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,7 g
  • Äquivalentvolumen Vas = 6,2 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=7, Qes=0,5)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
  • Gewicht m = 1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF146WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,5 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14 Liter BR-Box
mit HP50 der Länge 11 cm
ab 49/40 Hz (-3dB/-8dB).

Wavecor WF146WA01

Best.-Nr.: wc-wf146wa01

EUR 99,00 ohne MwSt: € 83.19 / $ 89.85

13 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 60-3500 Hz
  • Resonanzfrequenz fs = 56 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,24 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 10,4 g
  • Äquivalentvolumen Vas = 10 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=7, Qes=0,45)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 68,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF146WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,5 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
23 Liter BR-Box
mit HP50 der Länge 7 cm
ab 42/36 Hz (-3dB/-8dB).

Wavecor WF146WA02

Best.-Nr.: wc-wf146wa02

EUR 99,00 ohne MwSt: € 83.19 / $ 89.85

13 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 60-3500 Hz
  • Resonanzfrequenz fs = 58 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 6,4 N/A
  • Schwingspuleninduktivität L = 0,39 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9,7 g
  • Äquivalentvolumen Vas = 10 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=7, Qes=0,54)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 68,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF146WA05
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,8 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,8 Liter BR-Box
mit HP50 der Länge 13 cm
ab 45/37 Hz (-3dB/-8dB).

Wavecor WF146WA05

Best.-Nr.: wc-wf146wa05-01

EUR 103,40 ohne MwSt: € 86.89 / $ 93.84

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5 N/A
  • Schwingspuleninduktivität L = 0,24 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 11,1 g
  • Äquivalentvolumen Vas = 12,3 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=6,9, Qes=0,43)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 119 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 69,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der WF146WA05 bietet beste Voraussetzungen für Zweiweg-Konstruktionen auf höchstem klanglichen Niveau. Er verlangt nach einem großen Gehäuse, für das er den Erbauer mit grandiosem Tiefbass belohnt.

Bausätze einblenden wieder ausblenden

Wavecor WF146WA06
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,6 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
23 Liter BR-Box
mit HP50 der Länge 10 cm
ab 39/32 Hz (-3dB/-8dB).

Wavecor WF146WA06

Best.-Nr.: wc-wf146wa06-01

EUR 103,40 ohne MwSt: € 86.89 / $ 93.84

13 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 6,4 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 10,6 g
  • Äquivalentvolumen Vas = 12,3 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=6,8, Qes=0,51)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 119 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 69,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der WF146WA06 verlangt nach einem etwas größeren Gehäuse, für das er den Erbauer mit grandiosem Tiefbass belohnt.

Bausätze einblenden wieder ausblenden

Wavecor WF152BD03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,4 Liter
ab 111/70 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,3 Liter BR-Box
mit HP50 der Länge 17 cm
ab 57/45 Hz (-3dB/-8dB).

Wavecor WF152BD03

Best.-Nr.: wc-wf152bd03

EUR 170,50 ohne MwSt: € 143.28 / $ 154.74

14 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Schwingspuleninduktivität L = 0,096 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 11 g
  • Äquivalentvolumen Vas = 11,4 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=7,5, Qes=0,36)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,46 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 127/80 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,7 Liter BR-Box
mit HP50 der Länge 19 cm
ab 69/53 Hz (-3dB/-8dB).

Wavecor WF152BD04

Best.-Nr.: wc-wf152bd04

EUR 170,50 ohne MwSt: € 143.28 / $ 154.74

14 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 51 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 7,3 N/A
  • Schwingspuleninduktivität L = 0,15 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 10,5 g
  • Äquivalentvolumen Vas = 11,4 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=7,3, Qes=0,33)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,46 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD05 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 118/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,7 Liter BR-Box
mit HP50 der Länge 29 cm
ab 65/50 Hz (-3dB/-8dB).

Wavecor WF152BD05 Glass Fiber

Best.-Nr.: wc-wf152bd05

EUR 199,00 ohne MwSt: € 167.23 / $ 180.61

14 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 44,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6,35 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 13,5 g
  • Äquivalentvolumen Vas = 11,5 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=8,2, Qes=0,3)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,44 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem WF152BD05 und WF152BD06 Tiefmitteltöner für den Einsatz in kleineren Bassreflexgehäusen. Der Acht-Ohm-Typ benötigt etwas mehr Gehäusevolumen und liefert den tieferen Bass. Beide überzeugen mit makellosen akustischen Qualitäten - unsere Empfehlung für hochmusikalische Regalboxen.

Bausätze einblenden wieder ausblenden

Wavecor WF152BD06 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,3 Liter
ab 105/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,7 Liter BR-Box
mit HP50 der Länge 21 cm
ab 55/43 Hz (-3dB/-8dB).

Wavecor WF152BD06 Glass Fiber

Best.-Nr.: wc-wf152bd06

EUR 177,10 ohne MwSt: € 148.82 / $ 160.73

14 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8 N/A
  • Schwingspuleninduktivität L = 0,19 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 12,8 g
  • Äquivalentvolumen Vas = 11,5 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=8, Qes=0,36)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,44 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem WF152BD05 und WF152BD06 Tiefmitteltöner für den Einsatz in kleineren Bassreflexgehäusen. Der Acht-Ohm-Typ benötigt etwas mehr Gehäusevolumen und liefert den tieferen Bass. Beide überzeugen mit makellosen akustischen Qualitäten - unsere Empfehlung für hochmusikalische Regalboxen.

Bausätze einblenden wieder ausblenden

Wavecor WF152BD07 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 118/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,7 Liter BR-Box
mit HP50 der Länge 29 cm
ab 65/50 Hz (-3dB/-8dB).

Wavecor WF152BD07 Glass Fiber

Best.-Nr.: wc-wf152bd07-01

EUR 177,10 ohne MwSt: € 148.82 / $ 160.73

14 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 44,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6,35 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 13,5 g
  • Äquivalentvolumen Vas = 11,5 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=8,2, Qes=0,3)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD08 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,3 Liter
ab 105/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,7 Liter BR-Box
mit HP50 der Länge 21 cm
ab 55/43 Hz (-3dB/-8dB).

Wavecor WF152BD08 Glass Fiber

Best.-Nr.: wc-wf152bd08-01

EUR 177,10 ohne MwSt: € 148.82 / $ 160.73

14 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8 N/A
  • Schwingspuleninduktivität L = 0,19 mH
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 12,8 g
  • Äquivalentvolumen Vas = 11,5 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=8, Qes=0,36)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
  • Gewicht m = 1,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD09 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,3 Liter BR-Box
mit HP50 der Länge 25 cm
ab 63/49 Hz (-3dB/-8dB).

Wavecor WF152BD09 Kevlar/Carbon

Best.-Nr.: wc-wf152bd09-01

EUR 179,00 ohne MwSt: € 150.42 / $ 162.45

14 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 11 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=10,5, Qes=0,33)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD10 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,5 Liter
ab 95/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,1 Liter BR-Box
mit HP50 der Länge 22 cm
ab 48/38 Hz (-3dB/-8dB).

Wavecor WF152BD10 Kevlar/Carbon

Best.-Nr.: wc-wf152bd10-01

EUR 179,00 ohne MwSt: € 150.42 / $ 162.45

14 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 7,2 N/A
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 10,6 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=10,3, Qes=0,4)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD11 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,3 Liter BR-Box
mit HP50 der Länge 25 cm
ab 63/49 Hz (-3dB/-8dB).

Wavecor WF152BD11 Kevlar/Carbon

Best.-Nr.: wc-wf152bd11-01

EUR 179,00 ohne MwSt: € 150.42 / $ 162.45

14 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 11 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=10,5, Qes=0,33)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF152BD12 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,5 Liter
ab 95/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,1 Liter BR-Box
mit HP50 der Länge 22 cm
ab 48/38 Hz (-3dB/-8dB).

Wavecor WF152BD12 Kevlar/Carbon

Best.-Nr.: wc-wf152bd12-01

EUR 179,00 ohne MwSt: € 150.42 / $ 162.45

14 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 7,2 N/A
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 10,6 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=10,3, Qes=0,4)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm
  • Gewicht m = 1,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF168WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,3 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
37 Liter BR-Box
mit HP70 der Länge 10 cm
ab 41/34 Hz (-3dB/-8dB).

Wavecor WF168WA01

Best.-Nr.: wc-wf168wa01

EUR 115,50 ohne MwSt: € 97.06 / $ 104.82

15 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 47,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,24 mH
  • Effektive Membranfläche Sd = 139 cm2
  • Bewegte Masse incl. Luftlast mms = 12,5 g
  • Äquivalentvolumen Vas = 24,6 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=7, Qes=0,46)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 76,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF168WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 15 Liter
ab 75/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit HP70 der Länge 6 cm
ab 34/29 Hz (-3dB/-8dB).

Wavecor WF168WA02

Best.-Nr.: wc-wf168wa02

EUR 115,50 ohne MwSt: € 97.06 / $ 104.82

15 cm Tiefmitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 6,4 N/A
  • Schwingspuleninduktivität L = 0,39 mH
  • Effektive Membranfläche Sd = 139 cm2
  • Bewegte Masse incl. Luftlast mms = 11,8 g
  • Äquivalentvolumen Vas = 24,6 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=7,1, Qes=0,56)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 76,2 mm
  • Gewicht m = 1,03 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF168WA05
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,8 Liter
ab 73/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
39 Liter BR-Box
mit HP70 der Länge 14 cm
ab 35/29 Hz (-3dB/-8dB).

Wavecor WF168WA05

Best.-Nr.: wc-wf168wa05-01

EUR 122,10 ohne MwSt: € 102.61 / $ 110.81

15 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 40 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 5 N/A
  • Schwingspuleninduktivität L = 0,24 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 14 g
  • Äquivalentvolumen Vas = 27,7 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=7,2, Qes=0,45)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 76,4 mm
  • Gewicht m = 1,06 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der WF168WA05 bietet beste Voraussetzungen für Zweiweg-Konstruktionen auf höchstem klanglichen Niveau. Er verlangt nach einem großen Gehäuse, für das er den Erbauer mit grandiosem Tiefbass belohnt.

Bausätze einblenden wieder ausblenden

Wavecor WF168WA06
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 15 Liter
ab 65/41 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit HP70 der Länge 10 cm
ab 30/25 Hz (-3dB/-8dB).

Wavecor WF168WA06

Best.-Nr.: wc-wf168wa06-01

EUR 122,10 ohne MwSt: € 102.61 / $ 110.81

15 cm Tiefmitteltöner mit Glasfaser-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 41 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 6,4 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 13,4 g
  • Äquivalentvolumen Vas = 27,7 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=7, Qes=0,54)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 76,4 mm
  • Gewicht m = 1,06 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,3 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,3 Liter BR-Box
mit HP50 der Länge 21 cm
ab 60/46 Hz (-3dB/-8dB).

Wavecor WF182BD03

Best.-Nr.: wc-wf182bd03

EUR 227,70 ohne MwSt: € 191.34 / $ 206.65

17 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33,8 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 6,75 N/A
  • Schwingspuleninduktivität L = 0,088 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 16,7 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=8,2, Qes=0,26)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 90 mm
  • Gewicht m = 2,3 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem WF182BD03 einen herausragend guten Tiefmitteltöner, der auch als nach unten sehr tief trennbarer Mitteltöner hervorragende Dienste leistet.

Bausätze einblenden wieder ausblenden

Wavecor WF182BD04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,8 Liter BR-Box
mit HP50 der Länge 18 cm
ab 51/39 Hz (-3dB/-8dB).

Wavecor WF182BD04

Best.-Nr.: wc-wf182bd04

EUR 227,70 ohne MwSt: € 191.34 / $ 206.65

17 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33,4 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 16,1 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=8,1, Qes=0,3)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 90 mm
  • Gewicht m = 2,3 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Die Papiermembran stellt eine hochinteressante Alternative zum Nomex-Konus dar: Wirkungsgrad, Frequenzgang-Linearität und geringeres Gehäusevolumen schrechen für sie.

Bausätze einblenden wieder ausblenden

Wavecor WF182BD07
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,3 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,3 Liter BR-Box
mit HP50 der Länge 21 cm
ab 60/46 Hz (-3dB/-8dB).

Wavecor WF182BD07

Best.-Nr.: wc-wf182bd07

EUR 227,70 ohne MwSt: € 191.34 / $ 206.65

17 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33,8 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 6,75 N/A
  • Schwingspuleninduktivität L = 0,088 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 16,7 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=8,2, Qes=0,26)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 90 mm
  • Gewicht m = 2,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD08
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,8 Liter BR-Box
mit HP50 der Länge 18 cm
ab 51/39 Hz (-3dB/-8dB).

Wavecor WF182BD08

Best.-Nr.: wc-wf182bd08

EUR 227,70 ohne MwSt: € 191.34 / $ 206.65

17 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33,4 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 16,1 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=8,1, Qes=0,3)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 90 mm
  • Gewicht m = 2,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD09 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,2 Liter
ab 71/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 22 cm
ab 38/30 Hz (-3dB/-8dB).

Wavecor WF182BD09 Glass Fiber

Best.-Nr.: wc-wf182bd09-01

EUR 213,40 ohne MwSt: € 179.33 / $ 193.67

17 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 28,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6,5 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 23,4 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=9,1, Qes=0,32)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
  • Gewicht m = 1,95 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor gelingt mit dem WF182BD09 und WF182BD10 das Kunststück, seine exzellenten Tiefmitteltöner mit Papier-Nomex-Membranen im Detail noch weiter zu verbessern. Diese Chassis bieten ein herausragendes Preis-Leistungs-Verhältnis. Für audiophile und wohnraumfreundliche Zweiweg-Standboxen sind sie schlicht und ergreifend perfekt.

Bausätze einblenden wieder ausblenden

Wavecor WF182BD10 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,3 Liter
ab 64/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
26 Liter BR-Box
mit HP50 der Länge 16 cm
ab 33/26 Hz (-3dB/-8dB).

Wavecor WF182BD10 Glass Fiber

Best.-Nr.: wc-wf182bd10-01

EUR 213,40 ohne MwSt: € 179.33 / $ 193.67

17 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 29,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,17 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 21,9 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=8,8, Qes=0,38)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
  • Gewicht m = 1,95 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor gelingt mit dem WF182BD10 das Kunststück, seinen exzellenten Tiefmitteltöner mit Papier-Nomex-Membranen im Detail noch weiter zu verbessern. Dieses Chassis bietet ein herausragendes Preis-Leistungs-Verhältnis. Für eine audiophile und wohnraumfreundliche Zweiweg-Standbox mit grandioser Tiefbass-Darbietung ist er schlicht und ergreifend perfekt.

Bausätze einblenden wieder ausblenden

Wavecor WF182BD11 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,2 Liter
ab 71/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 22 cm
ab 38/30 Hz (-3dB/-8dB).

Wavecor WF182BD11 Glass Fiber

Best.-Nr.: wc-wf182bd11

EUR 213,40 ohne MwSt: € 179.33 / $ 193.67

17 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 28,5 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 6,5 N/A
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 23,4 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=9,1, Qes=0,32)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
  • Gewicht m = 1,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD12 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,3 Liter
ab 64/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
26 Liter BR-Box
mit HP50 der Länge 16 cm
ab 33/26 Hz (-3dB/-8dB).

Wavecor WF182BD12 Glass Fiber

Best.-Nr.: wc-wf182bd12

EUR 213,40 ohne MwSt: € 179.33 / $ 193.67

17 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 29,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Schwingspuleninduktivität L = 0,17 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 21,9 g
  • Äquivalentvolumen Vas = 32,4 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=8,8, Qes=0,38)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
  • Gewicht m = 1,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD13 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,3 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,9 Liter BR-Box
mit HP50 der Länge 27 cm
ab 64/49 Hz (-3dB/-8dB).

Wavecor WF182BD13 Kevlar/Carbon

Best.-Nr.: wc-wf182bd13-01

EUR 229,00 ohne MwSt: € 192.44 / $ 207.83

17 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-7000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 6,9 N/A
  • Effektive Membranfläche Sd = 117 cm2
  • Bewegte Masse incl. Luftlast mms = 16 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=10,5, Qes=0,26)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD14 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,3 Liter BR-Box
mit HP50 der Länge 20 cm
ab 54/42 Hz (-3dB/-8dB).

Wavecor WF182BD14 Kevlar/Carbon

Best.-Nr.: wc-wf182bd14-01

EUR 229,00 ohne MwSt: € 192.44 / $ 207.83

17 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-7000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Effektive Membranfläche Sd = 117 cm2
  • Bewegte Masse incl. Luftlast mms = 15,6 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=10,3, Qes=0,31)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD15 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,3 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,9 Liter BR-Box
mit HP50 der Länge 27 cm
ab 64/49 Hz (-3dB/-8dB).

Wavecor WF182BD15 Kevlar/Carbon

Best.-Nr.: wc-wf182bd15-01

EUR 229,00 ohne MwSt: € 192.44 / $ 207.83

17 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-7000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 6,9 N/A
  • Effektive Membranfläche Sd = 117 cm2
  • Bewegte Masse incl. Luftlast mms = 16 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=10,5, Qes=0,26)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF182BD16 Kevlar/Carbon
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,3 Liter BR-Box
mit HP50 der Länge 20 cm
ab 54/42 Hz (-3dB/-8dB).

Wavecor WF182BD16 Kevlar/Carbon

Best.-Nr.: wc-wf182bd16-01

EUR 229,00 ohne MwSt: € 192.44 / $ 207.83

17 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 30-7000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Effektive Membranfläche Sd = 117 cm2
  • Bewegte Masse incl. Luftlast mms = 15,6 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=10,3, Qes=0,31)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF223BD01 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,2 Liter
ab 64/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
50 Liter BR-Box
mit HP100 der Länge 36 cm
ab 32/25 Hz (-3dB/-8dB).

Wavecor WF223BD01 Glass Fiber

Best.-Nr.: wc-wf223bd01-01

EUR 245,30 ohne MwSt: € 206.13 / $ 222.63

21 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 32,6 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 7,7 N/A
  • Effektive Membranfläche Sd = 213 cm2
  • Bewegte Masse incl. Luftlast mms = 34 g
  • Äquivalentvolumen Vas = 45 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=14,5, Qes=0,4)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 191 mm
  • Aussendurchmesser d = 223,5 mm
  • Einbautiefe (nicht eingefräst) t = 102 mm
  • Gewicht m = 2,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor setzt mit seinem ersten 20er Tiefmitteltöner ein weiteres Mal Maßstäbe: Für eine bis den Tiefbass hinab pegelfeste Zweiwegbox kennen wir zurzeit keinen besseren Treiber.

Bausätze einblenden wieder ausblenden

Wavecor WF223BD02 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 58/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
73 Liter BR-Box
mit HP100 der Länge 28 cm
ab 28/23 Hz (-3dB/-8dB).

Wavecor WF223BD02 Glass Fiber

Best.-Nr.: wc-wf223bd02-01

EUR 245,30 ohne MwSt: € 206.13 / $ 222.63

21 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 9,5 N/A
  • Effektive Membranfläche Sd = 213 cm2
  • Bewegte Masse incl. Luftlast mms = 33 g
  • Äquivalentvolumen Vas = 45 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=14,3, Qes=0,47)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 191 mm
  • Aussendurchmesser d = 223,5 mm
  • Einbautiefe (nicht eingefräst) t = 102 mm
  • Gewicht m = 2,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor setzt mit seinem ersten 20er Tiefmitteltöner ein weiteres Mal Maßstäbe: Für eine bis den Tiefbass hinab pegelfeste Zweiwegbox kennen wir zurzeit keinen besseren Treiber.

Bausätze einblenden wieder ausblenden

Wavecor WF275BD01 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 20 Liter
ab 57/36 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
71 Liter BR-Box
mit HP100 der Länge 31 cm
ab 29/23 Hz (-3dB/-8dB).

Wavecor WF275BD01 Glass Fiber

Best.-Nr.: wc-wf275bd01-01

EUR 358,60 ohne MwSt: € 301.34 / $ 325.45

25 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 180 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 27 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 8,9 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 57 g
  • Äquivalentvolumen Vas = 81,5 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=11,6, Qes=0,38)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 275,2 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF275BD02 Glass Fiber
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
132 Liter BR-Box
mit HP100 der Länge 20 cm
ab 23/19 Hz (-3dB/-8dB).

Wavecor WF275BD02 Glass Fiber

Best.-Nr.: wc-wf275bd02-01

EUR 358,60 ohne MwSt: € 301.34 / $ 325.45

25 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 180 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 11,8 N/A
  • Schwingspuleninduktivität L = 0,23 mH
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 54 g
  • Äquivalentvolumen Vas = 81,5 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=11,3, Qes=0,47)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 275,2 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Exclusive_Line

Wavecor WF120CU07
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5 Liter BR-Box
mit HP35 der Länge 12 cm
ab 56/46 Hz (-3dB/-8dB).

Wavecor WF120CU07

Best.-Nr.: wc-wf120cu07-01

EUR 159,00 ohne MwSt: € 133.61 / $ 144.30

11 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 60-22000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,15 Ohm
  • Kraftfaktor BL = 5,7 N/A
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6,2 g
  • Äquivalentvolumen Vas = 3,3 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=6,5, Qes=0,48)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 99 mm
  • Aussendurchmesser d = 120,5 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der WF120CU07 offenbart hochklassige Breitbänder-Qualitäten.

Bausätze einblenden wieder ausblenden

Wavecor WF120CU08
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,4 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5 Liter BR-Box
mit HP35 der Länge 12 cm
ab 59/47 Hz (-3dB/-8dB).

Wavecor WF120CU08

Best.-Nr.: wc-wf120cu08-01

EUR 159,00 ohne MwSt: € 133.61 / $ 144.30

11 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-5000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 6 g
  • Äquivalentvolumen Vas = 5,8 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=9,4, Qes=0,39)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 99 mm
  • Aussendurchmesser d = 120,5 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der WF120CU08 ist der ideale Treiber für einen besonders kleinen Lautsprecher mit dennoch überzeugender Tiefbass-Widergabe - zu diesem Glück fehlt allerdings noch eine kleine Passivmembran.

Bausätze einblenden wieder ausblenden

Wavecor WF152CU13
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,1 Liter
ab 97/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,2 Liter BR-Box
mit HP50 der Länge 14 cm
ab 47/39 Hz (-3dB/-8dB).

Wavecor WF152CU13

Best.-Nr.: wc-wf152cu13-01

EUR 182,00 ohne MwSt: € 152.94 / $ 165.18

14 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 45-3000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 7,7 N/A
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 12,2 g
  • Äquivalentvolumen Vas = 9,4 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=10,5, Qes=0,44)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Die bereits hervorragenden Wavecor-Chassis mit Phase Plug fertigen zu lassen erweist sich als geschickter Schachzug: So gelingen weitere subtile, aber keinesfalls zu vernachlässigende Verbesserungen.

Bausätze einblenden wieder ausblenden

Wavecor WF152CU14
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,9 Liter
ab 107/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP50 der Länge 13 cm
ab 53/43 Hz (-3dB/-8dB).

Wavecor WF152CU14

Best.-Nr.: wc-wf152cu14-01

EUR 182,00 ohne MwSt: € 152.94 / $ 165.18

14 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 70 W
  • Frequenzbereich = 45-8000 Hz
  • Resonanzfrequenz fs = 53 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,7 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 7,4 N/A
  • Effektive Membranfläche Sd = 93 cm2
  • Bewegte Masse incl. Luftlast mms = 10,5 g
  • Äquivalentvolumen Vas = 10,5 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=11,3, Qes=0,41)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 128 mm
  • Aussendurchmesser d = 152 mm
  • Einbautiefe (nicht eingefräst) t = 80,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Durch den Phase Plug gelingen im Vergleich zum Standardtyp subtile Verbesserungen.

Bausätze einblenden wieder ausblenden

Wavecor WF182CU12
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7 Liter
ab 70/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
25 Liter BR-Box
mit HP70 der Länge 28 cm
ab 35/28 Hz (-3dB/-8dB).

Wavecor WF182CU12

Best.-Nr.: wc-wf182cu12-01

EUR 229,00 ohne MwSt: € 192.44 / $ 207.83

17 cm Tiefmitteltöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 35-3000 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,2 N/A
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 19,5 g
  • Äquivalentvolumen Vas = 29 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=9,2, Qes=0,39)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Die bereits hervorragenden Wavecor-Chassis mit Phase Plug fertigen zu lassen erweist sich als geschickter Schachzug: So gelingen weitere subtile, aber keinesfalls zu vernachlässigende Verbesserungen.

Bausätze einblenden wieder ausblenden

Wavecor WF182CU13
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,3 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit HP70 der Länge 22 cm
ab 43/34 Hz (-3dB/-8dB).

Wavecor WF182CU13

Best.-Nr.: wc-wf182cu13-01

EUR 239,00 ohne MwSt: € 200.84 / $ 216.91

17 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 38-4000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,8 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 7,9 N/A
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 15,3 g
  • Äquivalentvolumen Vas = 29,9 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=9,5, Qes=0,37)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5,5 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 88 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Einen Phase Plug zu implantieren erweist sich auch beim WF182CU13 als geschickter Schachzug.

Bausätze einblenden wieder ausblenden




PA

Wavecor WF211PA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 180/114 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,7 Liter BR-Box
mit HP70 der Länge 23 cm
ab 106/80 Hz (-3dB/-8dB).

Wavecor WF211PA01

Best.-Nr.: wc-wf211pa01-01

EUR 393,00 ohne MwSt: € 330.25 / $ 356.67

20 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 59-4000 Hz
  • Resonanzfrequenz fs = 59 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 96,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 10,7 N/A
  • Effektive Membranfläche Sd = 214 cm2
  • Bewegte Masse incl. Luftlast mms = 26 g
  • Äquivalentvolumen Vas = 18,2 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=5,8, Qes=0,26)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 186 mm
  • Aussendurchmesser d = 211 mm
  • Einbautiefe (nicht eingefräst) t = 117 mm
  • Gewicht m = 5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF211PA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,2 Liter BR-Box
mit HP70 der Länge 17 cm
ab 83/64 Hz (-3dB/-8dB).

Wavecor WF211PA02

Best.-Nr.: wc-wf211pa02-01

EUR 393,00 ohne MwSt: € 330.25 / $ 356.67

20 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 170 W
  • Frequenzbereich = 59-4000 Hz
  • Resonanzfrequenz fs = 59 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 13,4 N/A
  • Effektive Membranfläche Sd = 214 cm2
  • Bewegte Masse incl. Luftlast mms = 25,8 g
  • Äquivalentvolumen Vas = 18,2 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=5,7, Qes=0,33)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 186 mm
  • Aussendurchmesser d = 211 mm
  • Einbautiefe (nicht eingefräst) t = 117 mm
  • Gewicht m = 5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF259PA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,1 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP100 der Länge 22 cm
ab 66/51 Hz (-3dB/-8dB).

Wavecor WF259PA01

Best.-Nr.: wc-wf259pa01-01

EUR 559,00 ohne MwSt: € 469.75 / $ 507.33

25 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 300 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 53 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 16,8 N/A
  • Effektive Membranfläche Sd = 370 cm2
  • Bewegte Masse incl. Luftlast mms = 53 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=13,4, Qes=0,35)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 237 mm
  • Aussendurchmesser d = 259 mm
  • Einbautiefe (nicht eingefräst) t = 136 mm
  • Gewicht m = 7,3 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
4/2019 S. 64/65: Wavecor trifft mit seinem ersten PA-Tieftonchassis voll ins Schwarze: Dieser Bolide liefert akustische Qualitäten, wie wir sie bisher bei PA-Chassis vermisst haben. Pegelfestigkeit und audiophile Musikalität vereint dieser Schallwandler in idealer Weise. ...Begeisterung löst der Klirrplot aus: Alle Verzerrungskomponenten liegen schon ab 100 Hertz unter 0,1 Prozent. ...Der Frequenzgang verläuft bis 2.000 Hertz hinauf ideal linear.

Bausätze einblenden wieder ausblenden

Wavecor WF259PA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,9 Liter
ab 148/93 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,7 Liter BR-Box
mit HP70 der Länge 13 cm
ab 84/64 Hz (-3dB/-8dB).

Wavecor WF259PA02

Best.-Nr.: wc-wf259pa02-01

EUR 559,00 ohne MwSt: € 469.75 / $ 507.33

25 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 300 W
  • Frequenzbereich = 55-4000 Hz
  • Resonanzfrequenz fs = 52 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,1 Ohm
  • Kraftfaktor BL = 14,1 N/A
  • Effektive Membranfläche Sd = 370 cm2
  • Bewegte Masse incl. Luftlast mms = 55 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=13,6, Qes=0,28)
  • Durchmesser der Schwingspule = 76 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 237 mm
  • Aussendurchmesser d = 259 mm
  • Einbautiefe (nicht eingefräst) t = 136 mm
  • Gewicht m = 7,3 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
4/2019 S. 64/65: Wavecor trifft mit seinem ersten PA-Tieftonchassis voll ins Schwarze: Dieser Bolide liefert akustische Qualitäten, wie wir sie bisher bei PA-Chassis vermisst haben. Pegelfestigkeit und audiophile Musikalität vereint dieser Schallwandler in idealer Weise. ...Begeisterung löst der Klirrplot aus: Alle Verzerrungskomponenten liegen schon ab 100 Hertz unter 0,1 Prozent. ...Der Frequenzgang verläuft bis 2.000 Hertz hinauf ideal linear.

Bausätze einblenden wieder ausblenden




Subwoofer

Wavecor SW070WA01

Best.-Nr.: wc-sw070wa01

EUR 114,40 ohne MwSt: € 96.13 / $ 103.83

Tieftöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15 W
  • Frequenzbereich = 80-5000 Hz
  • Resonanzfrequenz fs = 73 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 3,85 N/A
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 22 cm2
  • Bewegte Masse incl. Luftlast mms = 3,65 g
  • Äquivalentvolumen Vas = 0,89 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=5,9, Qes=0,36)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
  • Gewicht m = 0,16 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem SW070WA01 / 02 winzige Subwoofer, die ungeachtet ihres Miniaturformats repektable Tieftonleistungen erbringen.

Bausätze einblenden wieder ausblenden

Wavecor SW070WA02

Best.-Nr.: wc-sw070wa02

EUR 114,40 ohne MwSt: € 96.13 / $ 103.83

Tieftöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 10 W
  • Frequenzbereich = 80-5000 Hz
  • Resonanzfrequenz fs = 76 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 4,75 N/A
  • Schwingspuleninduktivität L = 0,28 mH
  • Effektive Membranfläche Sd = 22 cm2
  • Bewegte Masse incl. Luftlast mms = 3,4 g
  • Äquivalentvolumen Vas = 0,89 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=5,7, Qes=0,46)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 62,5 mm
  • Aussendurchmesser d = 69,9x69,9 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
  • Gewicht m = 0,16 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor fertigt mit dem SW070WA01 / 02 winzige Subwoofer, die ungeachtet ihres Miniaturformats repektable Tieftonleistungen erbringen.

Bausätze einblenden wieder ausblenden

Wavecor SW118WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,97 Liter
ab 114/72 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,7 Liter BR-Box
mit HP35 der Länge 19 cm
ab 56/45 Hz (-3dB/-8dB).

Wavecor SW118WA01

Best.-Nr.: wc-sw118wa01-01

EUR 101,20 ohne MwSt: € 85.04 / $ 91.85

10 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-1500 Hz
  • Resonanzfrequenz fs = 58 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,7 N/A
  • Schwingspuleninduktivität L = 0,48 mH
  • Effektive Membranfläche Sd = 49 cm2
  • Bewegte Masse incl. Luftlast mms = 7,9 g
  • Äquivalentvolumen Vas = 3,3 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=8,4, Qes=0,41)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 62,4 mm
  • Gewicht m = 0,8 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
SW118WA01 und SW118WA02 sind exzellente Subwoofertreiber für kleine Bassmodule. Sie ermöglichen für ihre Größe erstaunlich tief reichenden Bass mit herausragender Klangqualität.

Bausätze einblenden wieder ausblenden

Wavecor SW118WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,5 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,1 Liter BR-Box
mit HP35 der Länge 13 cm
ab 47/40 Hz (-3dB/-8dB).

Wavecor SW118WA02

Best.-Nr.: wc-sw118wa02-01

EUR 101,20 ohne MwSt: € 85.04 / $ 91.85

10 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 40 W
  • Frequenzbereich = 50-1500 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Schwingspuleninduktivität L = 0,78 mH
  • Effektive Membranfläche Sd = 49 cm2
  • Bewegte Masse incl. Luftlast mms = 7,3 g
  • Äquivalentvolumen Vas = 3,3 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=8,1, Qes=0,5)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 118 mm
  • Einbautiefe (nicht eingefräst) t = 62,4 mm
  • Gewicht m = 0,8 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
SW118WA01 und SW118WA02 sind exzellente Subwoofertreiber für kleine Bassmodule. Sie ermöglichen für ihre Größe erstaunlich tief reichenden Bass mit herausragender Klangqualität.

Bausätze einblenden wieder ausblenden

Wavecor SW146WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,9 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,7 Liter BR-Box
mit HP50 der Länge 22 cm
ab 38/32 Hz (-3dB/-8dB).

Wavecor SW146WA01

Best.-Nr.: wc-sw146wa01-01

EUR 113,30 ohne MwSt: € 95.21 / $ 102.83

13 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 40-1000 Hz
  • Resonanzfrequenz fs = 51 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 5,9 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 18,3 g
  • Äquivalentvolumen Vas = 5,5 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=9,5, Qes=0,5)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 119 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 70,2 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der SW146WA01 ist ein exzellenter Subwoofertreiber für ein kompaktes Bassmodul.

Bausätze einblenden wieder ausblenden

Wavecor SW146WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,7 Liter
ab 81/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP50 der Länge 17 cm
ab 37/32 Hz (-3dB/-8dB).

Wavecor SW146WA02

Best.-Nr.: wc-sw146wa02-01

EUR 113,30 ohne MwSt: € 95.21 / $ 102.83

13 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 40-1000 Hz
  • Resonanzfrequenz fs = 54 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 7,8 N/A
  • Schwingspuleninduktivität L = 1,5 mH
  • Effektive Membranfläche Sd = 85 cm2
  • Bewegte Masse incl. Luftlast mms = 16,2 g
  • Äquivalentvolumen Vas = 5,5 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=9, Qes=0,57)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 119 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 70,2 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Mit seiner hervorragenden Eignung für Transmissionlines stellt der SW146WA02 spannende Projekte in Aussicht.

Bausätze einblenden wieder ausblenden

Wavecor SW168WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 74/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP50 der Länge 19 cm
ab 35/29 Hz (-3dB/-8dB).

Wavecor SW168WA01

Best.-Nr.: wc-sw168wa01-01

EUR 133,10 ohne MwSt: € 111.85 / $ 120.80

15 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 40-500 Hz
  • Resonanzfrequenz fs = 43 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 1,3 mH
  • Effektive Membranfläche Sd = 127 cm2
  • Bewegte Masse incl. Luftlast mms = 32,5 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=10,2, Qes=0,47)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 142 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 85,4 mm
  • Gewicht m = 1,35 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der SW168WA01 ist ein exzellenter Subwoofertreiber für Bassreflex- und Bandpass-Gehäuse.

Bausätze einblenden wieder ausblenden

Wavecor SW178WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,1 Liter BR-Box
mit HP50 der Länge 30 cm
ab 43/34 Hz (-3dB/-8dB).

Wavecor SW178WA01

Best.-Nr.: wc-sw178wa01

EUR 144,10 ohne MwSt: € 121.09 / $ 130.78

16 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 35-400 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 12 N/A
  • Schwingspuleninduktivität L = 2,2 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 35 g
  • Äquivalentvolumen Vas = 13,6 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=18,4, Qes=0,35)
  • Durchmesser der Schwingspule = 38,8 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 142 mm
  • Aussendurchmesser d = 178 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 1,81 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Der Wavecor-Bass SW178WA01 bietet hochklassige Subwooferqualitäten bei verführerisch kompaktem Gehäuseformat.

Bausätze einblenden wieder ausblenden

Wavecor SW182BD03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,1 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
21 Liter BR-Box
mit HP50 der Länge 23 cm
ab 29/24 Hz (-3dB/-8dB).

Wavecor SW182BD03

Best.-Nr.: wc-sw182bd03-01

EUR 192,50 ohne MwSt: € 161.76 / $ 174.71

17 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 125 W
  • Frequenzbereich = 30-600 Hz
  • Resonanzfrequenz fs = 35,1 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 7,6 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 39,5 g
  • Äquivalentvolumen Vas = 12,7 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=13,3, Qes=0,45)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm
  • Gewicht m = 1,85 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor löst die Aufgabe, aus einem sehr kleinen Gehäuse tiefsten Bass zu zaubern, mit den Subwoofer-Treibern SW182BD3 und - 04 mit begeisternder Konsequenz. Mit der exzellenten Passivmembran PR182BD2 sind adäquate Reflex-Abstimmungen realisierbar.

Bausätze einblenden wieder ausblenden

Wavecor SW182BD04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,6 Liter
ab 60/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP50 der Länge 17 cm
ab 28/23 Hz (-3dB/-8dB).

Wavecor SW182BD04

Best.-Nr.: wc-sw182bd04-01

EUR 192,50 ohne MwSt: € 161.76 / $ 174.71

17 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 125 W
  • Frequenzbereich = 30-600 Hz
  • Resonanzfrequenz fs = 37,2 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 10,2 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 35,2 g
  • Äquivalentvolumen Vas = 12,7 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=12,6, Qes=0,51)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm
  • Gewicht m = 1,85 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor löst die Aufgabe, aus einem sehr kleinen Gehäuse tiefsten Bass zu zaubern, mit den Subwoofer-Treibern SW182BD3 und - 04 mit begeisternder Konsequenz. Mit der exzellenten Passivmembran PR182BD2 sind adäquate Reflex-Abstimmungen realisierbar.

Bausätze einblenden wieder ausblenden

Wavecor SW215WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,5 Liter
ab 53/33 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
55 Liter BR-Box
mit HP70 der Länge 21 cm
ab 25/21 Hz (-3dB/-8dB).

Wavecor SW215WA01

Best.-Nr.: wc-sw215wa01

EUR 174,90 ohne MwSt: € 146.97 / $ 158.73

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 125 W
  • Frequenzbereich = 30-500 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 8,4 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 206 cm2
  • Bewegte Masse incl. Luftlast mms = 53 g
  • Äquivalentvolumen Vas = 27,7 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=12, Qes=0,49)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 10 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 215 mm
  • Einbautiefe (nicht eingefräst) t = 107,5 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem SW2015WA01 eine preislich hochattraktive und klanglich exzellente Bestückung für Subwoofer und Dreiweg-Lautsprecher.

Bausätze einblenden wieder ausblenden

Wavecor SW215WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,5 Liter
ab 57/36 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
55 Liter BR-Box
mit HP70 der Länge 18 cm
ab 26/22 Hz (-3dB/-8dB).

Wavecor SW215WA02

Best.-Nr.: wc-sw215wa02

EUR 174,90 ohne MwSt: € 146.97 / $ 158.73

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 30-500 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 11,4 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Effektive Membranfläche Sd = 206 cm2
  • Bewegte Masse incl. Luftlast mms = 49 g
  • Äquivalentvolumen Vas = 26 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=10,7, Qes=0,52)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 10 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 215 mm
  • Einbautiefe (nicht eingefräst) t = 107,5 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW223BD02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,8 Liter
ab 46/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
34 Liter BR-Box
mit HP70 der Länge 51 cm
ab 22/18 Hz (-3dB/-8dB).

Wavecor SW223BD02

Best.-Nr.: wc-sw223bd02

EUR 392,70 ohne MwSt: € 330.00 / $ 356.40

21 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 25-1000 Hz
  • Resonanzfrequenz fs = 24 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 11 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 206 cm2
  • Bewegte Masse incl. Luftlast mms = 97 g
  • Äquivalentvolumen Vas = 28 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=10,7, Qes=0,42)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,7 mm
  • Einbaudurchmesser d = 192 mm
  • Aussendurchmesser d = 223,5 mm
  • Einbautiefe (nicht eingefräst) t = 126 mm
  • Gewicht m = 4,4 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors Subwoofer-Treiber SW223BD02 und SW223BD03 liefern grandiosen Tiefbass mit enormer Pegelfestigkeit und benötigen hierfür nicht einmal besonders große Gehäuse. Dank makelloser Übertragungsqualität bis über zwei Kilohertz bieten sie sich sogar für Zweiweg-Konstruktionen an.

Bausätze einblenden wieder ausblenden

Wavecor SW223BD03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,3 Liter
ab 44/28 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
45 Liter BR-Box
mit HP70 der Länge 41 cm
ab 21/17 Hz (-3dB/-8dB).

Wavecor SW223BD03

Best.-Nr.: wc-sw223bd03

EUR 392,70 ohne MwSt: € 330.00 / $ 356.40

21 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 25-1000 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 13,1 N/A
  • Schwingspuleninduktivität L = 1,16 mH
  • Effektive Membranfläche Sd = 206 cm2
  • Bewegte Masse incl. Luftlast mms = 89 g
  • Äquivalentvolumen Vas = 28 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=10,2, Qes=0,48)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,7 mm
  • Einbaudurchmesser d = 192 mm
  • Aussendurchmesser d = 223,5 mm
  • Einbautiefe (nicht eingefräst) t = 126 mm
  • Gewicht m = 4,4 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors Subwoofer-Treiber SW223BD02 und SW223BD03 liefern grandiosen Tiefbass mit enormer Pegelfestigkeit und benötigen hierfür nicht einmal besonders große Gehäuse. Dank makelloser Übertragungsqualität bis über zwei Kilohertz bieten sie sich sogar für Zweiweg-Konstruktionen an.

Bausätze einblenden wieder ausblenden

Wavecor SW259WA01
großes Bild aufblenden

Wavecor SW259WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,2 Liter
ab 48/30 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
50 Liter BR-Box
mit HP70 der Länge 30 cm
ab 22/19 Hz (-3dB/-8dB).

Wavecor SW259WA01

Best.-Nr.: wc-sw259wa01-01

EUR 486,20 ohne MwSt: € 408.57 / $ 441.26

24 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 25-400 Hz
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 14,5 N/A
  • Schwingspuleninduktivität L = 1,5 mH
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 173 g
  • Äquivalentvolumen Vas = 25 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=10, Qes=0,49)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 259 mm
  • Einbautiefe (nicht eingefräst) t = 158 mm
  • Gewicht m = 6,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW259WA02
großes Bild aufblenden

Wavecor SW259WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,3 Liter
ab 45/28 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
52 Liter BR-Box
mit HP70 der Länge 33 cm
ab 22/18 Hz (-3dB/-8dB).

Wavecor SW259WA02

Best.-Nr.: wc-sw259wa02-01

EUR 486,20 ohne MwSt: € 408.57 / $ 441.26

24 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 20-400 Hz
  • Resonanzfrequenz fs = 24 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 18,6 N/A
  • Schwingspuleninduktivität L = 2,3 mH
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 158 g
  • Äquivalentvolumen Vas = 40 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=14,2, Qes=0,44)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 259 mm
  • Einbautiefe (nicht eingefräst) t = 158 mm
  • Gewicht m = 6,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW270WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 30 Liter
ab 44/27 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
123 Liter BR-Box
mit HP100 der Länge 30 cm
ab 20/17 Hz (-3dB/-8dB).

Wavecor SW270WA01

Best.-Nr.: wc-sw270wa01

EUR 247,50 ohne MwSt: € 207.98 / $ 224.62

25 cm Tieftöner mit Papier-Membran. Er hat eine hinterlüftete Schwingspule. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 25-400 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 9,7 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 88 g
  • Äquivalentvolumen Vas = 51 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=8,1, Qes=0,53)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 122,6 mm
  • Gewicht m = 3,6 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecor liefert mit dem SW270WA01 eine preislich hochattraktive und klanglich exzellente Alternative zu seinen Highend-Subwooferchassis.

Bausätze einblenden wieder ausblenden

Wavecor SW275BD01
großes Bild aufblenden

Wavecor SW275BD01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 29 Liter
ab 42/27 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
113 Liter BR-Box
mit HP100 der Länge 35 cm
ab 19/16 Hz (-3dB/-8dB).

Wavecor SW275BD01

Best.-Nr.: wc-sw275bd01-01

EUR 671,00 ohne MwSt: € 563.87 / $ 608.97

25 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 20-400 Hz
  • Resonanzfrequenz fs = 30,8 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,7 Ohm
  • Kraftfaktor BL = 12,1 N/A
  • Schwingspuleninduktivität L = 0,94 mH
  • Effektive Membranfläche Sd = 314 cm2
  • Bewegte Masse incl. Luftlast mms = 121 g
  • Äquivalentvolumen Vas = 31 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=12,7, Qes=0,59)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 16 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 275,2 mm
  • Einbautiefe (nicht eingefräst) t = 161 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW275BD02

Best.-Nr.: wc-sw275bd02-01

EUR 671,00 ohne MwSt: € 563.87 / $ 608.97

25 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 20-400 Hz
  • Resonanzfrequenz fs = 31,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 82 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,1 Ohm
  • Kraftfaktor BL = 15,2 N/A
  • Schwingspuleninduktivität L = 1,74 mH
  • Effektive Membranfläche Sd = 314 cm2
  • Bewegte Masse incl. Luftlast mms = 115 g
  • Äquivalentvolumen Vas = 31 l
  • Freiluftgesamtgüte Qts = 0,66 (Qms=12,4, Qes=0,7)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 16 mm
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 275,2 mm
  • Einbautiefe (nicht eingefräst) t = 161 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW280WA01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,8 Liter
ab 50/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
54 Liter BR-Box
mit HP70 der Länge 25 cm
ab 24/20 Hz (-3dB/-8dB).

Wavecor SW280WA01

Best.-Nr.: wc-sw280wa01-01

EUR 488,40 ohne MwSt: € 410.42 / $ 443.25

27 cm Tieftöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 20-200 Hz
  • Resonanzfrequenz fs = 26,6 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 13,4 N/A
  • Schwingspuleninduktivität L = 1,4 mH
  • Effektive Membranfläche Sd = 335 cm2
  • Bewegte Masse incl. Luftlast mms = 137,6 g
  • Äquivalentvolumen Vas = 41,4 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=6,2, Qes=0,44)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 254 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 6 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
4/2019 S. 67: Wavecor liefert mir dem SW280WA01 einen spannenden Subwoofer-Treiber mit besonders geringer Einbautiefe und beeindruckendem Tiefbass-Talent bei überraschend geringem Bedarf an Gehäusevolumen. Damit gelingt die Impulskompensations-Bauweise einer schlanken Standbox, ohne deren Größe ausufern zu lassen.

Bausätze einblenden wieder ausblenden

Wavecor SW280WA02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 20 Liter
ab 44/28 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
82 Liter BR-Box
mit HP70 der Länge 20 cm
ab 21/17 Hz (-3dB/-8dB).

Wavecor SW280WA02

Best.-Nr.: wc-sw280wa02-01

EUR 496,10 ohne MwSt: € 416.89 / $ 450.24

27 cm Tieftöner mit Glasfaser-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 20-200 Hz
  • Resonanzfrequenz fs = 26,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 16,6 N/A
  • Effektive Membranfläche Sd = 335 cm2
  • Bewegte Masse incl. Luftlast mms = 134,2 g
  • Äquivalentvolumen Vas = 41,4 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=6,1, Qes=0,52)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 254 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 6 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
4/2019 S. 67: Wavecor liefert mir dem SW280WA01 einen spannenden Subwoofer-Treiber mit besonders geringer Einbautiefe und beeindruckendem Tiefbass-Talent bei überraschend geringem Bedarf an Gehäusevolumen. Damit gelingt die Impulskompensations-Bauweise einer schlanken Standbox, ohne deren Größe ausufern zu lassen.

Bausätze einblenden wieder ausblenden

Wavecor SW280WA03
großes Bild aufblenden

Wavecor SW280WA03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,1 Liter
ab 58/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
53 Liter BR-Box
mit HP70 der Länge 17 cm
ab 28/23 Hz (-3dB/-8dB).

Wavecor SW280WA03

Best.-Nr.: wc-sw280wa03-01

EUR 289,00 ohne MwSt: € 242.86 / $ 262.29

27 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 20-200 Hz
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 12,5 N/A
  • Effektive Membranfläche Sd = 321 cm2
  • Bewegte Masse incl. Luftlast mms = 105 g
  • Äquivalentvolumen Vas = 30,5 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=10,2, Qes=0,47)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 256 mm
  • Aussendurchmesser d = 282 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
  • Gewicht m = 3,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW280WA04
großes Bild aufblenden

Wavecor SW280WA04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 51/32 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
100 Liter BR-Box
mit HP100 der Länge 26 cm
ab 23/20 Hz (-3dB/-8dB).

Wavecor SW280WA04

Best.-Nr.: wc-sw280wa04-01

EUR 289,00 ohne MwSt: € 242.86 / $ 262.29

27 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 200 W
  • Frequenzbereich = 20-200 Hz
  • Resonanzfrequenz fs = 34,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 15,5 N/A
  • Effektive Membranfläche Sd = 321 cm2
  • Bewegte Masse incl. Luftlast mms = 102 g
  • Äquivalentvolumen Vas = 34,5 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=10,1, Qes=0,57)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 256 mm
  • Aussendurchmesser d = 282 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
  • Gewicht m = 3,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW310WA01

Best.-Nr.: wc-sw310wa01

EUR 367,00 ohne MwSt: € 308.40 / $ 333.08

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher hat Terminals zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-200 Hz
  • Resonanzfrequenz fs = 28,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 18,1 N/A
  • Schwingspuleninduktivität L = 2,5 mH
  • Effektive Membranfläche Sd = 513 cm2
  • Bewegte Masse incl. Luftlast mms = 180 g
  • Äquivalentvolumen Vas = 65 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=11,5, Qes=0,62)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 12 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 158,3 mm
  • Gewicht m = 6,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors SW310WA01 und SW310WA02 ermöglichen ultratiefen und extrem dynamischen Bass und benötigen dafür nicht einmal zu große Gehäuse

Bausätze einblenden wieder ausblenden

Wavecor SW312WA03
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 32 Liter
ab 45/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
130 Liter BR-Box
mit HP100 der Länge 26 cm
ab 21/18 Hz (-3dB/-8dB).

Wavecor SW312WA03

Best.-Nr.: wc-sw312wa03-01

EUR 511,50 ohne MwSt: € 429.83 / $ 464.22

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher hat Terminals zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-200 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 14,5 N/A
  • Schwingspuleninduktivität L = 1,55 mH
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 185 g
  • Äquivalentvolumen Vas = 61 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=11,5, Qes=0,5)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 173 mm
  • Gewicht m = 6,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors SW312WA03 und SW312WA04 (und die technisch gleichen Typen mit schwarzen Membranen) bieten exzellente akustische Qualität, und sie ermöglichen ultratiefen und extrem dynamischen Bass, für den sie nicht einmal allzu große Gehäuse benötigen.

Bausätze einblenden wieder ausblenden

Wavecor SW312WA04
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 54 Liter
ab 41/26 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
211 Liter BR-Box
mit 2x HP100 der Länge 37 cm
ab 18/16 Hz (-3dB/-8dB).

Wavecor SW312WA04

Best.-Nr.: wc-sw312wa04-01

EUR 511,50 ohne MwSt: € 429.83 / $ 464.22

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher hat Terminals zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-200 Hz
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 18,4 N/A
  • Schwingspuleninduktivität L = 2,5 mH
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 172 g
  • Äquivalentvolumen Vas = 61 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=11, Qes=0,6)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 173 mm
  • Gewicht m = 6,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors SW312WA03 und SW312WA04 (und die technisch gleichen Typen mit schwarzen Membranen) bieten exzellente akustische Qualität, und sie ermöglichen ultratiefen und extrem dynamischen Bass, für den sie nicht einmal allzu große Gehäuse benötigen.

Bausätze einblenden wieder ausblenden

Wavecor SW312WA05
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 32 Liter
ab 45/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
130 Liter BR-Box
mit HP100 der Länge 26 cm
ab 21/18 Hz (-3dB/-8dB).

Wavecor SW312WA05

Best.-Nr.: wc-sw312wa05-01

EUR 522,50 ohne MwSt: € 439.08 / $ 474.20

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher hat Terminals zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-200 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 14,5 N/A
  • Schwingspuleninduktivität L = 1,55 mH
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 185 g
  • Äquivalentvolumen Vas = 61 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=11,5, Qes=0,5)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 173 mm
  • Gewicht m = 6,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors SW312WA03 und SW312WA04 (und die technisch gleichen Typen mit schwarzen Membranen) bieten exzellente akustische Qualität, und sie ermöglichen ultratiefen und extrem dynamischen Bass, für den sie nicht einmal allzu große Gehäuse benötigen.

Bausätze einblenden wieder ausblenden

Wavecor SW312WA06
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 54 Liter
ab 41/26 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
211 Liter BR-Box
mit 2x HP100 der Länge 37 cm
ab 18/16 Hz (-3dB/-8dB).

Wavecor SW312WA06

Best.-Nr.: wc-sw312wa06-01

EUR 522,50 ohne MwSt: € 439.08 / $ 474.20

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher hat Terminals zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-200 Hz
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 18,4 N/A
  • Schwingspuleninduktivität L = 2,5 mH
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 172 g
  • Äquivalentvolumen Vas = 61 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=11, Qes=0,6)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 173 mm
  • Gewicht m = 6,5 kg
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors SW312WA03 und SW312WA04 (und die technisch gleichen Typen mit schwarzen Membranen) bieten exzellente akustische Qualität, und sie ermöglichen ultratiefen und extrem dynamischen Bass, für den sie nicht einmal allzu große Gehäuse benötigen.

Bausätze einblenden wieder ausblenden




Passivmembranen

Wavecor PR178WA01

Best.-Nr.: wc-pr178wa01

EUR 100,10 ohne MwSt: € 84.12 / $ 90.85

16 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 19,9-26 Hz
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 50 g
  • Äquivalentvolumen Vas = 17 l
  • Freiluftgesamtgüte Qts = (Qms=24, Qes=)
  • Einbaudurchmesser d = 141 mm
  • Aussendurchmesser d = 178 mm
  • Einbautiefe (nicht eingefräst) t = 59 mm
  • Gewicht m = 0,25 kg

Bausätze einblenden wieder ausblenden

Wavecor PR182BD02

Best.-Nr.: wc-pr182bd02

EUR 159,50 ohne MwSt: € 134.03 / $ 144.76

17 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 25-36 Hz
  • Effektive Membranfläche Sd = 131 cm2
  • Bewegte Masse incl. Luftlast mms = 37 g
  • Äquivalentvolumen Vas = 12,7 l
  • Freiluftgesamtgüte Qts = (Qms=32,5, Qes=)
  • Einbaudurchmesser d = 153 mm
  • Aussendurchmesser d = 182 mm
  • Einbautiefe (nicht eingefräst) t = 69 mm
  • Gewicht m = 0,38 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR223BD02

Best.-Nr.: wc-pr223bd02-01

EUR 203,50 ohne MwSt: € 171.01 / $ 184.69

21 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 8,5-15 Hz
  • Effektive Membranfläche Sd = 206 cm2
  • Bewegte Masse incl. Luftlast mms = 162 g
  • Äquivalentvolumen Vas = 41,6 l
  • Freiluftgesamtgüte Qts = (Qms=19, Qes=)
  • Einbaudurchmesser d = 192 mm
  • Aussendurchmesser d = 223,5 mm
  • Einbautiefe (nicht eingefräst) t = 90 mm
  • Gewicht m = 0,95 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR259WA01

Best.-Nr.: wc-pr259wa01

EUR 308,00 ohne MwSt: € 258.82 / $ 279.53

24 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 11,9-18,1 Hz
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 266 g
  • Äquivalentvolumen Vas = 40 l
  • Freiluftgesamtgüte Qts = (Qms=26, Qes=)
  • Einbaudurchmesser d = 227 mm
  • Aussendurchmesser d = 259 mm
  • Einbautiefe (nicht eingefräst) t = 92 mm
  • Gewicht m = 1,62 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR270WA01

Best.-Nr.: wc-pr270wa01

EUR 159,50 ohne MwSt: € 134.03 / $ 144.76

25 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 16,3-26 Hz
  • Effektive Membranfläche Sd = 312 cm2
  • Bewegte Masse incl. Luftlast mms = 112 g
  • Äquivalentvolumen Vas = 46 l
  • Freiluftgesamtgüte Qts = (Qms=24, Qes=)
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 270 mm
  • Einbautiefe (nicht eingefräst) t = 84,3 mm
  • Gewicht m = 0,64 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR275BD01

Best.-Nr.: wc-pr275bd01

EUR 330,00 ohne MwSt: € 277.31 / $ 299.50

25 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 11,6-19,5 Hz
  • Effektive Membranfläche Sd = 314 cm2
  • Bewegte Masse incl. Luftlast mms = 190 g
  • Äquivalentvolumen Vas = 49 l
  • Freiluftgesamtgüte Qts = (Qms=19, Qes=)
  • Einbaudurchmesser d = 228 mm
  • Aussendurchmesser d = 275 mm
  • Einbautiefe (nicht eingefräst) t = 89 mm
  • Gewicht m = 1,49 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR312WA02

Best.-Nr.: wc-pr312wa02-01

EUR 297,00 ohne MwSt: € 249.58 / $ 269.55

30 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 12,2-18,4 Hz
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 278 g
  • Äquivalentvolumen Vas = 91 l
  • Freiluftgesamtgüte Qts = (Qms=27, Qes=)
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 104 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor PR312WA03

Best.-Nr.: wc-pr312wa03-01

EUR 308,00 ohne MwSt: € 258.82 / $ 279.53

30 cm Passivradiator (Passivmembran). Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Resonanzfrequenz fs = 12,2-18,4 Hz
  • Effektive Membranfläche Sd = 488 cm2
  • Bewegte Masse incl. Luftlast mms = 278 g
  • Äquivalentvolumen Vas = 91 l
  • Freiluftgesamtgüte Qts = (Qms=27, Qes=)
  • Einbaudurchmesser d = 276 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 104 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




OEM

Wavecor TW022WA01

Best.-Nr.: anfrage

- nicht lieferbar (_)

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 2500-40000 Hz
  • Resonanzfrequenz fs = 1200 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Effektive Membranfläche Sd = 6,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,22 g
  • Durchmesser der Schwingspule = 22 mm
  • Aussendurchmesser d = 39,6 mm
  • Einbautiefe (nicht eingefräst) t = 19 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW022WA03

Best.-Nr.: anfrage

- nicht lieferbar (_)

22 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 2000-40000 Hz
  • Resonanzfrequenz fs = 750 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Effektive Membranfläche Sd = 6,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,21 g
  • Durchmesser der Schwingspule = 22 mm
  • Aussendurchmesser d = 39,6 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA03

Wavecor TW030WA03

Best.-Nr.: anfrage

- nicht lieferbar (_)

30 mm Kalottenhochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,016 mH
  • Effektive Membranfläche Sd = 11 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,0087 l
  • Freiluftgesamtgüte Qts = 1,49 (Qms=5,9, Qes=2)
  • Durchmesser der Schwingspule = 30 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 51,5 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TW030WA04

Wavecor TW030WA04

Best.-Nr.: anfrage

- nicht lieferbar (_)

30 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1075 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,016 mH
  • Effektive Membranfläche Sd = 11 cm2
  • Bewegte Masse incl. Luftlast mms = 0,47 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,71 (Qms=1,15, Qes=1,85)
  • Durchmesser der Schwingspule = 30 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 51,5 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor TS030TU02 black

Wavecor TS030TU02 black

Best.-Nr.: anfrage

- nicht lieferbar (_)

30 mm Kalottenhochtöner mit Seiden-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Der Lautsprecher wird paarweise geliefert (der Preis ist der Paarpreis). Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1075 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,016 mH
  • Effektive Membranfläche Sd = 11 cm2
  • Bewegte Masse incl. Luftlast mms = 0,47 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,71 (Qms=1,15, Qes=1,85)
  • Durchmesser der Schwingspule = 30 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 51,5 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm

Bausätze einblenden wieder ausblenden

Wavecor WF110WA01

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,94 Liter
ab 146/92 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,6 Liter BR-Box
mit HP35 der Länge 11 cm
ab 71/58 Hz (-3dB/-8dB).

Wavecor WF110WA01

Best.-Nr.: anfrage

- nicht lieferbar (_)

10 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 80-4000 Hz
  • Resonanzfrequenz fs = 76 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,12 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6,2 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=8,5, Qes=0,42)
  • Durchmesser der Schwingspule = 32,5 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 56 mm

Bausätze einblenden wieder ausblenden

Wavecor WF110WA02

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 136/86 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,5 Liter BR-Box
mit HP35 der Länge 9 cm
ab 65/54 Hz (-3dB/-8dB).

Wavecor WF110WA02

Best.-Nr.: anfrage

- nicht lieferbar (_)

10 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 80-4000 Hz
  • Resonanzfrequenz fs = 76 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,13 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6,2 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=8,5, Qes=0,45)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 56 mm

Bausätze einblenden wieder ausblenden

Wavecor WF110WA03

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 121/77 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,2 Liter BR-Box
mit HP50 der Länge 16 cm
ab 56/47 Hz (-3dB/-8dB).

Wavecor WF110WA03

Best.-Nr.: anfrage

- nicht lieferbar (_)

10 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 80-4000 Hz
  • Resonanzfrequenz fs = 78 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Schwingspuleninduktivität L = 0,18 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=8,5, Qes=0,54)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 56 mm

Bausätze einblenden wieder ausblenden

Wavecor WF110WA04

Gehäuse-Empfehlung 1:
geschlossene Box mit 2 Liter
ab 117/74 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,2 Liter BR-Box
mit HP50 der Länge 15 cm
ab 53/46 Hz (-3dB/-8dB).

Wavecor WF110WA04

Best.-Nr.: anfrage

- nicht lieferbar (_)

10 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 80-4000 Hz
  • Resonanzfrequenz fs = 78 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 6,3 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=8,5, Qes=0,57)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 56 mm

Bausätze einblenden wieder ausblenden

Wavecor WF138WA01

Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 113/71 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,6 Liter BR-Box
mit HP50 der Länge 11 cm
ab 55/45 Hz (-3dB/-8dB).

Wavecor WF138WA01

Best.-Nr.: anfrage

- nicht lieferbar (_)

13 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 65-3500 Hz
  • Resonanzfrequenz fs = 59 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,15 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9,75 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=7,2, Qes=0,43)
  • Durchmesser der Schwingspule = 32,5 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 62 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF138WA02

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 106/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,5 Liter BR-Box
mit HP50 der Länge 9 cm
ab 51/42 Hz (-3dB/-8dB).

Wavecor WF138WA02

Best.-Nr.: anfrage

- nicht lieferbar (_)

13 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 65-3500 Hz
  • Resonanzfrequenz fs = 59 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,22 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9,75 g
  • Äquivalentvolumen Vas = 9,6 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=7,2, Qes=0,46)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 62,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF138WA03

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,4 Liter
ab 96/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
26 Liter BR-Box
mit HP50 der Länge 5 cm
ab 43/37 Hz (-3dB/-8dB).

Wavecor WF138WA03

Best.-Nr.: anfrage

- nicht lieferbar (_)

13 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 75-3500 Hz
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Schwingspuleninduktivität L = 0,23 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9 g
  • Äquivalentvolumen Vas = 9,5 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=9,4, Qes=0,56)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 62 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF138WA04

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,4 Liter
ab 91/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit HP50 der Länge 5 cm
ab 41/35 Hz (-3dB/-8dB).

Wavecor WF138WA04

Best.-Nr.: anfrage

- nicht lieferbar (_)

13 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 75-3500 Hz
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Schwingspuleninduktivität L = 0,34 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9 g
  • Äquivalentvolumen Vas = 9 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=7,6, Qes=0,61)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 138 mm
  • Einbautiefe (nicht eingefräst) t = 62,5 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors WF138WA04 zeigt sich optisch eher unscheinbar, entpuppt sich aber als akustischer Überflieger für eine preisgünstige Regalbox oder zierliche Transmissionline.

Bausätze einblenden wieder ausblenden

Wavecor WF160WA01

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,5 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
28 Liter BR-Box
mit HP70 der Länge 11 cm
ab 46/37 Hz (-3dB/-8dB).

Wavecor WF160WA01

Best.-Nr.: anfrage

- nicht lieferbar (_)

15 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,15 mH
  • Effektive Membranfläche Sd = 139 cm2
  • Bewegte Masse incl. Luftlast mms = 11,5 g
  • Äquivalentvolumen Vas = 25,5 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=7, Qes=0,42)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 160 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF166TU01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 10 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit HP70 der Länge 9 cm
ab 41/34 Hz (-3dB/-8dB).

Wavecor WF166TU01

Best.-Nr.: anfrage

- nicht lieferbar (_)

15 cm Tiefmitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 139 cm2
  • Bewegte Masse incl. Luftlast mms = 12,5 g
  • Äquivalentvolumen Vas = 23,2 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=11, Qes=0,47)
  • Durchmesser der Schwingspule = 32,5 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 149 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 72,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor WF166TU02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,6 Liter
ab 81/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
47 Liter BR-Box
mit HP70 der Länge 8 cm
ab 37/32 Hz (-3dB/-8dB).

Wavecor WF166TU02

Best.-Nr.: anfrage

- nicht lieferbar (_)

16 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 60 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,23 mH
  • Effektive Membranfläche Sd = 139 cm2
  • Bewegte Masse incl. Luftlast mms = 12,5 g
  • Äquivalentvolumen Vas = 22,3 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=9,8, Qes=0,5)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 149 mm
  • Aussendurchmesser d = 165,6 mm
  • Einbautiefe (nicht eingefräst) t = 73,5 mm
  • Gewicht m = 1,15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Wavecor SW312TU01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 43/27 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
94 Liter BR-Box
mit HP100 der Länge 43 cm
ab 21/17 Hz (-3dB/-8dB).

Wavecor SW312TU01

Best.-Nr.: anfrage

- nicht lieferbar (_)

30 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 35-200 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 472 cm2
  • Bewegte Masse incl. Luftlast mms = 205 g
  • Äquivalentvolumen Vas = 72 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=20, Qes=0,42)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 168,3 mm

Bausätze einblenden wieder ausblenden




Lautsprecher für das Auto

Wavecor TS030TU01 grey

Wavecor TS030TU01 grey

Best.-Nr.: wc-ts30-tu01

EUR 207,90 ohne MwSt: € 174.71 / $ 188.68

30 mm Kalottenhochtöner mit Seiden-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid. Der Lautsprecher wird paarweise geliefert (der Preis ist der Paarpreis). Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 1075 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,016 mH
  • Effektive Membranfläche Sd = 11 cm2
  • Bewegte Masse incl. Luftlast mms = 0,47 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,71 (Qms=1,15, Qes=1,85)
  • Durchmesser der Schwingspule = 30 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 51,5 mm
  • Einbautiefe (nicht eingefräst) t = 32,5 mm

Bausätze einblenden wieder ausblenden

Wavecor WF132TU01
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 105/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,8 Liter BR-Box
mit HP70 der Länge 21 cm
ab 50/41 Hz (-3dB/-8dB).

Wavecor WF132TU01

Best.-Nr.: wc-wf132tu01

- nicht lieferbar

14 cm Tiefmitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,16 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 10 g
  • Äquivalentvolumen Vas = 8,5 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=12, Qes=0,45)
  • Durchmesser der Schwingspule = 32,5 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 65 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Wavecors größter Car-HiFi Bass macht auch in 230-Volt-Umgebungen eine hervorragende Figur. Als Treiber für einen ultratief spielenden Subwoofer ist er unser Favorit.

Bausätze einblenden wieder ausblenden

Wavecor WF132TU02
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 109/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,6 Liter BR-Box
mit HP70 der Länge 18 cm
ab 52/43 Hz (-3dB/-8dB).

Wavecor WF132TU02

Best.-Nr.: wc-wf132tu02

EUR 143,00 ohne MwSt: € 120.17 / $ 129.78

14 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 55 W
  • Frequenzbereich = 60-4000 Hz
  • Resonanzfrequenz fs = 62 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Schwingspuleninduktivität L = 0,23 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 10 g
  • Äquivalentvolumen Vas = 9 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=12, Qes=0,46)
  • Durchmesser der Schwingspule = 33 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 150 mm
  • Einbautiefe (nicht eingefräst) t = 65,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2020 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
