Visaton VOX 200 MHT

Die 3-Wege Bassreflex-Standbox VOX 200 ist ein Original-Visaton Bausatz, den viele unserer Kunden noch verbessern möchten. Auch hier bietet Visaton eine Lösung.

VOX 200 MHT: sie enthält wie die anderen VOXen einen seitlich eingebauten Tieftöner; hier ist es der AL 200 mit Aluminium-Membran. Auf der Vorderseite ist der Magnetostat MHT 12, der durch zwei Mitteltöner TI 100 mit Phase-Plug und Titan-Membran eingerahmt ist.

Der Schaltplan ist von der VOX 200 so abgeändert, dass der Umbau der Weiche nicht mehr rentiert. Wir bieten daher zwei Weichenvarianten an, die beide als Weichenbausatz geliefert werden.

Der eine entspricht gehobener Visaton Qualität - ist jedoch selbst zusammen zu bauen. Der andere "ultimo" enthält hochwertige Weichenbauteile, wie Sie in Fertigboxen für 10 000 EUR normalerweise nicht anzutreffen sind.

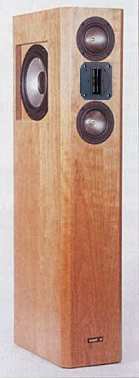

Visaton VOX 200 MHT - ein Bild von Hobby HiFi

Die VOX 200 MHT zeichnet sich durch folgende Eigenschaften aus:

  • sehr schöne und transparente Höhen durch den Magnetostaten
  • schöne, schlanke Box mit guten Klangeigenschaften und einem ganz neuen Titan-Mitteltöner TI 100 von Visaton
  • schönes Design und schlanke Form (Höhe x Breite x Tiefe): 100 x 20 x 35 cm

Technische Daten:

  • Frequenzgang: 35-35 000 Hz (-8dB, nach Visaton-Angabe)
  • Belastbarkeit (Nenn/Musik): 120 / 180 Watt
  • Trennfrequenzen: 200 Hz und 3000 Hz
  • mittlerer Kennschalldruck: 84 dB (1W/1m)
  • Impedanz: 4 Ohm

links: ein Bild aus Zeitschrift Hobby HiFi 1/2001, in der die VOX 200 getestet wurde.


Der Bausatz Visaton VOX 200 MHT enthält:

  • 1 x Magnetostat MHT 12
  • 2 x Mitteltöner TI 100, 8 Ohm
  • 1 x Tieftöner AL 200, 8 Ohm
  • 1 x Anschlussklemme
  • 3 x Dämpfungsmaterial
  • 1 x Frequenzweichenbausatz VOX 200 MHT
  • div. Schrauben
  • Bespannung für seitl. Tieftöner
  • 2 x Kabel für die Innenverkabelung
  • Beschreibung und Bauplan

VOX 200 MHT mit guter Weiche (Bauteile siehe unten) auf Holz aufzubauen
Art.-Nr. str-5905MHT, Preis pro Paar (ohne Gehäuse) EUR 2265,00 ohne MwSt: € 1903.36 / $ 2055.63

oder mit absoluter Spitzenweiche (ebenfalls als Bausatz)

VOX 200 MHT ultra (Bauteile siehe unten) auf Holz aufzubauen
Art.-Nr. str-5905MHT-he, Preis pro Paar (ohne Gehäuse) EUR 2669,00 ohne MwSt: € 2242.86 / $ 2422.29

Sie können die Bauteile auch auf eine 205 x 140 mm große Universal-Leiterplatte aufbauen.
Davon benötigen Sie pro Boxenpaar für die Standardweiche 2 Stück für die Ultra-Weiche 4 Stück.
Leiterplatte unverzinnt: Best.-Nr. I-8805002,     Preis   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71


Weiche VOX 200 MHT nach Visaton Plan 8/2003 auf Holz aufzubauen:

für den Hochtöner im Signalpfad MKP-Kondensatoren:
MKP-Kondensator 2,2uF / 400V
MKP-Kondensator 6,8uF / 400V
und des weiteren:
2x Luftspule 0,47 mH / 1,0 mm
Rollenkernspule 3,3 mH / < 0,4 Ohm
2x Luftspule 0,47 mH / 0,7 mm
Rohrkernspule 10 mH / 3,48 Ohm
i-Kern-Spule 4,7 mH / 0,26 Ohm
Elko, glatt 68uF / 35Volt
Elko, glatt 82uF / 35Volt
Elko, glatt 100uF/ 35Volt
MKT-Kondensator 8,2uF
MKP-Kondensator 1,0uF / 400V
MOX10 3,3 Ohm/10Watt (orange-orange-gold)
MOX10 4,7 Ohm/10Watt (gelb-violett-gold)
MOX10 6,8 Ohm/10Watt (blau-grau-gold)
Mundorf MKP Kondensator 4,7 μF / 400 V
Mundorf, 47 μF/100 V, Elko rau
Mundorf, 150 μF/63 V, Elko rau


Ultra Highend-Weiche VOX 200 MHT nach Visaton Plan 8/2003 auf Holz aufzubauen:

für den Hochtöner im Signalpfad die höchstwertigen und
verlustarmsten Kondensatoren, die wir kennen:
Mundorf MCap -Supreme 2,2 μF/800 V
Mundorf MCap -Supreme 6,8 μF/800 V
des weiteren hochwertige Mundorf audiophile MCAPS
Mundorf MKP Kondensator 1,0 μF / 400 V
Mundorf MKP Kondensator 4,7 μF / 400 V
Mundorf MKP Kondensator 8,2 μF / 400 V
Mundorf MKP Kondensator 68 μF / 400 V
Mundorf MKP Kondensator 82 μF / 250 V
an einer weniger wichtigen Stelle:
Elko 150 μF aus zwei parallel zu schaltenden
Elkos glatt: 68uF und 82uF / 35Volt
an wichtigen Stellen höchstwertige Kupferfolienspulen:
4 Stück Mundorf Folienspule CFC16-0,47mH / 0,22Ohm
Rollenkernspule 3,3 mH / 0,37 Ohm
Rollenkernspule 4,7 mH / 0,19 Ohm
0,5 mm Rohrkernspule 10 mH / 3,48 Ohm
MKP-Kondensator 47uF / 400V
MKP-Kondensator 100uF / 400V
und als Widerstand 10 Watt Metalloxidwiderstände:
MOX10 3,3 Ohm/10Watt (orange-orange-gold)
MOX10 4,7 Ohm/10Watt (gelb-violett-gold)
MOX10 6,8 Ohm/10Watt (blau-grau-gold)
