Standbox TBTL (Tang Band Transmission Line)   in Hobby HiFi 4/2006

Standbox nach TBTL aus Hobby HiFi 3/2006
technische Daten
Standbox TBTL:

- Impedanz: 6 Ohm
- Kennschalldruck (2,83V/1m): 86 dB
- Größe (HxBxT): 115 x 21 x 42 cm
- Frequenzbereich (-8dB): 32 - 40 000 Hz
- Trennfrequenzen: 150 und 3000 Hz
- Prinzip: Transmissionline-Box

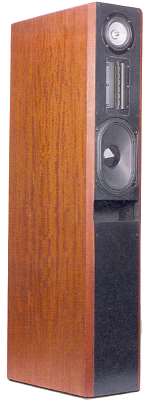

Die Transmissionline Standbox TBTL (Tang Band Transmission Line) ist eine 3-Wege-Box mit einem Omnes Audio MT2.02-Magnetostaten, einem Tang Band W4-657 B Mitteltöner und einem Tang Band W69-1042 Oval-Bass.

Hörtest in Hobby HiFi (Fazit): "Erfreulich unkritisch verhalten sich die schlanken, wenn auch in der Seitenansicht durchaus wuchtigen Lautsprecher bei ihrer Aufstellung: Ein geringer Abstand von weniger als 50 Zentimetern zur rückwärtigen Zimmerwand ist kein Problem, eine penible Ausrichtung zur Hörposition nicht erforderlich. Ganz im Gegenteil: Die inneren Seitenwände der Lautsprecher sollten von der Hörposition aus noch gerade eben sichtbar sein. So spannen die Schallwandler die akustische Bühne optimal auf und leuchten sie gleichzeitig tief aus. Die räumliche Darstellung reicht an die deutlich teurerer Lautsprecher bemerkenswert nah heran. Plastische, zum Greifen reale Schallquellen lassen den Zuhörer vergessen, dass hier relativ preiswertes Chassismaterial im Einsatz ist. Tonal tendiert die TBTL in die ausgewogene, eher unauffällige Richtung. Wer diese Art der Abstimmung nicht gewohnt ist oder die Lautsprecher in einem relativ stark bedämpften Raum betreiben möchte, findet auf Seite 21 Alternativ-Empfehlungen für die Hochtonabstimmung, die einen kräftigeren Hochtonbereich ergeben. Wir freundeten uns mit der ehrlichen, wenn auch unauffälligen Abstimmung schnell an, liefert sie doch eine besondere musikalische Authentizität. Diesen Lautsprechern nimmt man die Musik, die sie spielen, einfach ab. Eine spezielle Erwähnung verdient die Tieftonwiedergabe. Sie fällt tendenziell eher weich aus, eben typisch Transmissionline, und dabei ausnehmend tief. Im Vergleich zu - auch sehr guten - Bassreflexkonstruktionen überrascht die Feinzeichnung, die der Bass dabei bietet: Details sind in einer Fülle vorhanden, die man bei Reflexkonstruktionen selten erlebt. Den beherzten Rechtsdreh am Lautstärkeregler, den man natürlich erst gegen Ende einer Hörsitzung wagen sollte, quittiert die TBTL mit einem Achselzucken. Pegelattacken fährt sie ohne mit der Wimper zu zucken, was nichts anderes bedeutet als: Diese Lautsprecher spielen auch laut richtig gut. Den 100 Kubikmeter großen Hörraum der Redaktion füllten die schlanken, hohen Transmissionlines mit opulenter Klangfülle, ohne dabei ihre penible Detailzeichnung zu vernachlässigen. Auch für die Beschallung großer Räume besitzt die TBTL alle erforderlichen Qualitäten."

Unser Bausatz besteht aus:


- Omnes Audio MT2.02-Magnetostaten
- Tang Band W4-657 B Mitteltöner
- Tang Band W69-1042 Oval-Bass.
- 1,5 Matten Noppenschaumstoff N30
- 1,5 Beutel Polyester Dämmstoff
- selbstklebende Schaumstoff-Dichtstreifen
- 18 Schrauben Pan 4 x 20 mm
- 4m Kabel 2x2,5 mm2
- Terminal mit vergoldeten Messingklemmen
- der Bauplan

die Frequenzweichenbauteile auf Holz aufzubauen:
- 10 mH i-Kern-Spule, groß, < 0,6 Ohm
- 27 mH Pulverkernspule, R = 4,9 Ohm (nicht 3,98 Ohm!)
- 1,5 mH Luftspule 1,4 mm Draht
- 10 mH Pulverkernspule, R = 3,48 Ohm

Fortsetzung der Freq.-Weichenbauteile:
- 8,2 mH Pulverkernspule, R = 2,27 Ohm
- 0,22 mH Luftspule, 0,7 mm
- 0,27 mH Luftspule, 0,7 mm
- 2 Stück 100 μF Elko glatt
- 270 μF Elko rau (= 220 μF und 47 μF parallel)
- 47 μF Elko glatt
- 6,8 μF Elko glatt
- 470 μF Elko rau
- 3,3 μF MKP-Kondensator/400 V
- 5,6 μF MKP-Kondensator/400 V
- 33 μF Elko glatt
3,3 und 5,6 Ohm Zementwiderstände, 10W
3,3 Ohm MOX4-Widerstand (orange-orange-gold)
8,2 Ohm MOX4-Widerstand (grau-rot-gold)
6,8 Ohm Zementwiderstande, 20W

Preis der Bausatzes TBTL ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche (außer den großen Spulen) aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.71

Hinweis: Die Bauteile C5 und C6 wurden im Heft vertauscht - in unserem Plan haben wir dies korrigiert.

High-End-Version

unsere High-End-Version besteht aus (gegenüber Standardversion geänderte Teile kursiv):

Unser Bausatz besteht aus:


- Omnes Audio MT2.02-Magnetostaten
- Tang Band W4-657 B Mitteltöner
- Tang Band W69-1042 Oval-Bass.
- 1,5 Matten Noppenschaumstoff N30
- 1,5 Beutel Polyester Dämmstoff
- selbstklebende Schaumstoff-Dichtstreifen
- 18 Schrauben Pan 4 x 20 mm
- 4m Kabel 2x2,5 mm2
- Terminal mit vergoldeten Messingklemmen
- der Bauplan (ohne Gehäusebauplan)

die Frequenzweichenbauteile auf Holz aufzubauen:
- 10 mH DR56-Spule, groß, < 0,4 Ohm
- 27 mH Pulverkernspule, R = 4,9 Ohm (nicht 3,98 Ohm!)
- 1,5 mH Luftspule 1,4 mm Backlackdraht
- 10 mH Pulverkernspule, R = 3,48 Ohm

Fortsetzung der Freq.-Weichenbauteile:
- 8,2 mH Pulverkernspule, R = 2,27 Ohm
- 0,22 mH Backlack-Luftspule, 0,9 mm
- 0,27 mH Backlack-Luftspule, 0,9 mm
- 2 Stück 100 μF Elko glatt
- 270 μF Elko rau (= 220 μF und 47 μF parallel)
- 47 μF Elko glatt
- 6,8 μF Elko glatt
- 470 μF Elko rau
- 3,3 μF Mundorf MKP-Kondensator/400 V
- dazu parallel 0,1 μF Mundorf Supreme CAP
- 5,6 μF Mundorf MKP-Kondensator/400 V
- dazu parallel 0,1 μF Zinnfolienkondensator
- 33 μF Elko glatt (hier kein MKP, da unnötig teuer)
3,3 und 5,6 Ohm Zementwiderstände, 10W
3,3 Ohm MOX4-Widerstand (orange-orange-gold)
8,2 Ohm MOX4-Widerstand (grau-rot-gold)
6,8 Ohm Zementwiderstande, 20W

Preis der Bausatzes TBTL mit High-End Weiche, ohne Gehäuse
Preis pro Lautsprecher - nicht lieferbar

Auf Wunsch erhalten Sie eine 220 x 155 mm große Universal-Leiterplatte, auf die Sie die Weiche (außer den großen Spulen) aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.71

Hinweis: Die Bauteile C5 und C6 wurden im Heft vertauscht - in unserem Plan haben wir dies korrigiert.
