Aufbau Puri MK2

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Puri MK2

Der Aufbau der Puri MK2 ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste oder den Holzbausatz von BucherBoxen
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Puri MK2

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Puri MK2 zusammengebaut werden kann.


BucherBoxen ist der Spezialist für Lautsprechergehäuse.

Sie können die Puri MK2 auch mit dem Gehäusebausatz von BucherBoxen bauen.


Die Holzteile für den Lautsprecher Puri MK2 werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten BucherBoxen (Johannes Bucher) weiter geleitet:

BucherBoxen Johannes Bucher
Bottenbach 3
77791 Berghaupten
Telefon: +49 179 90 46004
Email: info@bucherboxen.de
USt-IdNr.: DE273980889

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Johannes Bucher einverstanden.


Puri MK2 Step 1

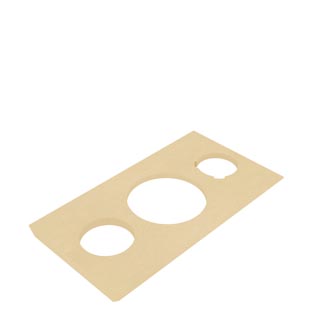

Vergrößern Die Front auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Puri MK2 Step 2

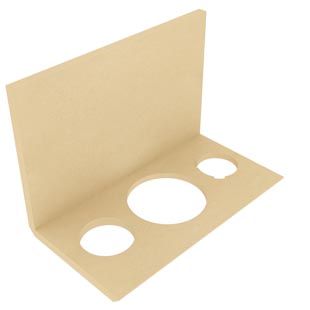

Vergrößern Das erste Seitenteil mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.


Puri MK2 Step 3

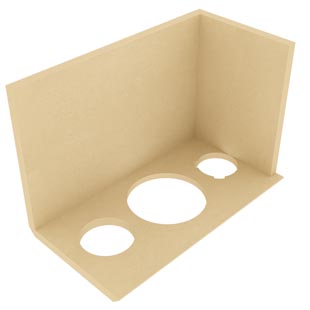

Vergrößern Den ersten Boden einkleben.


Puri MK2 Step 4

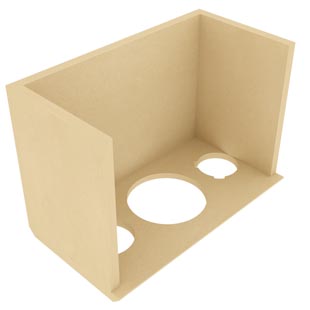

Vergrößern Den zweiten Boden einkleben.


Puri MK2 Step 5

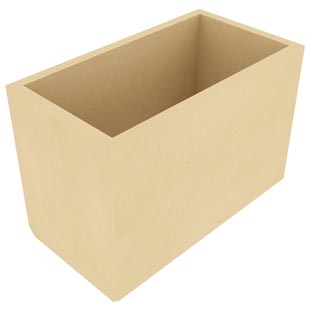

Vergrößern Das zweite Seitenteil ausrichten und einkleben.


Puri MK2 Step 6

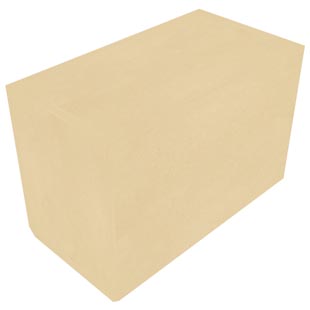

Vergrößern Die Rückwand ausrichten und einkleben.


Puri MK2 Step 7

Vergrößern Das Gehäuse kann jetzt mit einem Lack oder Furnier vollendet werden. Wir haben bei unserem Prototyp die Böden, die Rück-wand und die Front aus schwarzem MDF und die Seitenteile aus Multiplex gefertigt. Nach dem Zusammenbauen haben wir den Korpus nur mit Klarlack behandelt. Das Ergebnis ist eine sehr einfache Konstruktion mit einer schönen Optik.


Puri MK2 Step 8

Vergrößern Nachdem das Gehäuse fertig ist, können jetzt die Polklemmen und die Frequenzweiche verkabelt und eingebaut werden.


Puri MK2 Step 9 Dämmung

Vergrößern Der Bereich hinter dem Tieftöner und dem Hochtöner wird mit Polyesterwatte gefüllt. Den Bereich hinter dem Hochtöner dabei etwas stärker bedämpfen, als den Bereich hinter dem Tieftöner. Der Bereich um die Eintrittsöffnung des Bassreflexrohres sollte frei bleiben.


Puri MK2 Step 10

Vergrößern Jetzt kann das Bassreflexrohr eingepresst, sowie die Chassis verkabelt und eingeschraubt werden.


Puri MK2

Vergrößern Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Puri MK2.
