Der Mikrofonieeffekt an unterschiedlichen Spulentypen

Elektrischer Strom der durch eine Spule fließt, verursacht ein Vibrieren der gesamten Wicklung (bei Netz-Transformatoren als Trafobrumm bekannt). Der Mikrophonieeffekt (die Umwandlung mechanischer Schwingungen in elektrische) fügt dieser mechanischen Schwingungen aus dem ursprünglichen Musiksignal nun zusätzliche Information hinzu. Dadurch werden Details des Originalsignals überlagert und verfremdet. Die Musik verliert an Räumlichkeit und Transparenz.

Dieser Effekt lässt sich auf verschiedene Art und Weise vermindern, indem die einzelne Windung des Spulenkörpers daran gehindert wird, sich zu bewegen.

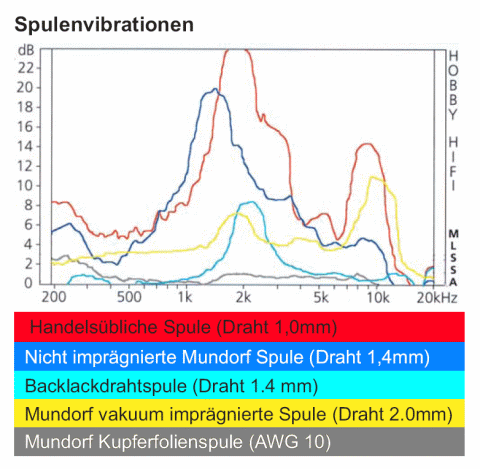

Spulen-Vibrationen aus Zeitschrift Hobby HiFi
Bild: Spulenvibrationen frequenzabhängig (je geringer die Vibration, desto besser)
Von oben nach unten sind die zunehmend besser werdenden Spulen aufgezeigt.
aus einem Mundorf-Datenblatt von Zeitschrift Hobby HiFi gemessen.

Backlackdraht Vakuumtränken Folienspulen
Backlackdraht, die kostengünstige Alternative zu Vakuumtränken, erzielt eine vergleichbar hohe mechanische Bedämpfung des Spulenwickels indem sich zuvor lackierter und gebackener Draht unter der Zugkraft des Wickelvorgangs zu einer in sich festen Einheit verklebt. Zunächst wird die Spule unter Vakuum mit einem speziellen Lack bis in die innen liegenden Wicklungen hinein imprägniert. Anschließend wird die getränkte Spule bei 130° Celsius getrocknet und gleichzeitig zu einer festen Einheit verbacken. Die einzelnen Windungen können also praktisch nicht mehr vibrieren, so dass das Originalsignal, von Mikrophonieeffekten unbeeinflusst, effektiv erhalten bleibt. Vakuumtränken bewahrt so die musikalischen und dynamischen Feinheiten des Signals, die der Musikwiedergabe ihre natürliche Lebendigkeit und Räumlichkeit verleihen; es gilt darum vielen Entwicklern zu Recht als unverzichtbarer Baustein audiophiler Musikwiedergabe. Bemerkenswert ist die hohe mechanische Stabilität der Folienspule: Durch die große Kontaktfläche zwischen den einzelnen Windungen und die zähelastische Isolation der Polypropylenfolie werden die Vibrationen der einzelnen Windungen wirkungsvoll eliminiert. Diese Vorzüge sind in dem unten gezeigten Diagramm leicht zu erkennen: Bei Folienspulen werden vergleichsweise eindeutig die geringsten Vibrationen gemessen. Für die Musikwiedergabe bedeutet dies geringste Verzerrungen und Verfärbungen des Signals durch Mikrophonieeffekte. Mit ihren hervorragenden elektrischen und mechanischen Eigenschaften verhilft die Folienspule der Musikwiedergabe zu einem insgesamt deutlichen Mehr an Dynamik und Detailtreue.
