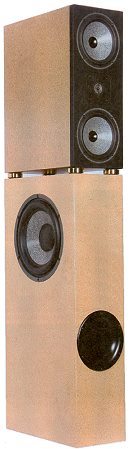

Menuett Standlautsprecher   in Hobby HiFi 5/2011


technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 90 dB
- Maße (HxBxT): 1270 x 190 x 380 mm
- Frequenzbereich (-8dB): 30 - 20000 Hz
- Trennfrequenz(en): 95, 2500 Hz
- Prinzip: Bassreflexbox

Focal bietet mit seinen W-Membranen phantastische Lautsprecher. Zeitschrift Hobby HiFi schreibt dazu in Heft 3/2011: "Selten erlebten wir einen so authentischen und gleichzeitig leichtfüßigen, geradezu schwebenden Mitteltonbereich." Somit ist es wenig erstaunlich, dass Bernd Timmermanns bei der Konstruktion der Menuett pro Box zwei Focal 6W 4361 mit W-Membranen einsetzt. Diese werden von einem Hochtöner TC90TD5 B begleitet.

Menuett ist ein High-End-Baukasten mit Focal-Lautsprecherchassis von Bernd Timmermanns.

Es gibt Menuett Satellit, Center (und Allroundbox), die Standlautsprecher und zwei Subwoofer: Subwoofer und Doppelsubwoofer.

Die Menuett Standlautsprecher ist für High-End-HiFi. Sie lässt sich jedoch in jeweils 2 Teile zerlegen, so dass zwei Satelliten und zwei einfache Subwoofer entstehen. Sind die Subwoofer symmetrisch aufgebaut, so kann man sie zum impulskompensierten Heimkino Bi-Sub zusammen fügen, indem man sie einfach nebeneinander stellt.

Der Menuett Standlautsprecher wird mit einer Stereoanlage oder auch im Heimkinosystem eingesetzt.

In Menuett Standlautsprecher kommen die Focal Inverskalotte TC90 TD5B und zwei Focal Mitteltieftöner 6W4361 zum Einsatz. Der 6W4361 ist mit der W-Membran ausgestattet, die ein ganz besonderes Merkmal der Focal-Lautsprecherchassis darstellt. Sie besteht aus einem Hartschaumträger und mehreren Lagen eines Glasfasergewebes. Den Tiefbass erzeugt ein Focal 11W 7670, der auch über eine bemerkenswert steife W-Membran verfügt.

Menuett Satellit hat eine 2 Wege-Frequenzweiche, die bei Frequenzen unter 80 Hz abtrennt. Der Tieftöner im unteren Teil des Standlautsprechers wird durch ein Monacor-Aktivmodul angesteuert.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Kontrabass hatte ein wuchtiges Volumen, ohne feine Details wie das Anreißen der Saiten zu übertönen. Das Schlagwerk der O-Zone Percussion Group machte mächtig Alarm, die entsprechenden Schläge kamen ohne Umwege in der Magengrube an. Die Thel-Elektronik legte noch eine deutliche Schippe drauf. Jetzt kam abgründige Schwärze hinzu. Der Kontrabass wurde etwas kleiner, und seine Kontur klärte sich, wurde messerscharf. Wirkte das Instrument zuvor wie ein Schattenriss auf einer Mattscheibe, so konnte man es jetzt wie durch eine frisch geputzte Fensterscheibe sehen. Klar, der Bass war genau so tief wie zuvor, aber man hörte einfach mehr. Zu den Satelliten schloss der Bass in beiden Elektronik-Versionen absolut bruchlos und vollkommen homogen auf. Stimmen hatten perfekt natürliche Klangfarben. Hans Thessinks sonorer Bassbariton, der bis in den Arbeitsbereich des Subwoofers hinab reicht, stand beeindruckend klar im Raum. Der Tenor eines Hermann Prey

hatte ein brillantes Klangfarbenspiel, Adeles ein wenig brüchige Stimme wirkte beeindruckend authentisch. Olga Borodinas Sopran strahlte glanzvoll und doch ohne jede Übertreibung - Verdienst des überragenden Rundstrahlverhaltens des Hochtöners. Die räumliche Abbildung begeisterte mit fulminanter Breite, die über die Positionen der Lautsprecher noch deutlich hinaus ging, und einer wohldosierten Tiefe, die ohne den gefürchteten Kegelbahneffekt auskam. Das Klangbild erstreckte sich durchaus weit in die Tiefe, aber es war nicht einfach alles vom Hörer weggerückt, der Schwerpunkt lag schon recht weit vorne, wie man es von sehr guten D' Appolito-Anordnungen kennt. Aber es gab eben auch die Dinge, die sich in der Tiefe des Raums abspielen. Vorzüglich deutlich macht das die Langfassung des "Limehouse Blues" (Jazz at the Pawnshop, Proprius), in der Stühlerücken, Notenständerklappern und weitere Nebengeräusche eingefangen sind, die die Ausdehnung der räumlichen Abbildung sehr gut vermitteln. Hinsichtlich der Pegelfestigkeit lässt das Menuett-Gespann nichts anbrennen: Pink Floyds "The Wall" ließen wir in Originallautstärke laufen, und der Helikopter tobte machtvoll durch den Hörraum. - Souverän!"

Fazit aus Hobby HiFi

"HiFi und Surround sind keine Gegensätze. Nicht mit dem Menuett-Lautsprechersystem. Diese Lautsprecher können beides: Richtig, richtig gut."

Unser Bausatz besteht aus

  • Focal Inverskalotte TC90 TD5B
  • 2x Focal Mitteltieftöner 6W4361
  • Focal Subwoofer 11W7670
  • Monacor SAM-2 Verstärkermodul
  • JetSet 100AT, Bassreflexsystem, außen
  • JetSet 100IT, Bassreflexsystem, innen
  • JetSet 100MR, Bassreflexsystem, Mitte
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5 Dämmmaterial Sonofil f. 20 Liter, weiß
  • 0,5 Damping 10, 970 x 470 mm, selbstklebend
  • PE-Dichtstreifen, 5x2 mm
  • Dämmmaterial aus Polyesterwatte
  • Biwiring Terminal T122 Au mit vergoldeten Messingklemmen
  • 3,5 m Lautsprecherkabel 2x2,5 mm2, transparent
  • Inbus-Holzschrauben 4x16mm, sw., 8 Stück
  • Inbus-Holzschrauben 5x30mm, sw., 8 Stück
  • Leiterplatte LP06 ohne Zubehör, 220x155 mm
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf der Leiterplatte 06 aufzubauen.

  • Mundorf MCap EVO Kondensator 6,8 μF / 450 V
  • MKP-Kondensator 3,3 μF / 400V
  • 2x MKP-Kondensator 18 μF / 400V
  • MKP-Kondensator 22 μF / 400V
  • MKP-Kondensator 33 μF / 400V
  • Elko rau, 470 μF/63 Vdc
  • Elko glatt 220 μF (2x 82 μF + 56 μF parallel)
  • 0,5 mm Mundorf Luftspule, 1 mH/1,47 0hm
  • 0,5 mm Mundorf Luftspule, 2,2 mH/2,50 0hm
  • 0,5 mm Mundorf Luftspule, 4,7 mH/3,77 0hm
  • 0,7 mm Mundorf Luftspule, 0,33 mH/0,48 Ohm
  • 0,7 mm Mundorf Luftspule, 8,2 mH/3,05 Ohm
  • 1,4 mm Mundorf Luftspule, 1,5 mH/0,36 Ohm
  • Mundorf H-Kern-Spule H71, 5,6 mH/0,62 0hm
  • MOX5-Widerstand 2,2 Ohm/5 Watt (rot-rot-gold)
  • MOX5-Widerstand 2,7 Ohm/5 Watt (rot-violett-gold)
  • MOX5-Widerstand 3,3 Ohm/5 Watt (orange-orange-gold)
  • MOX5-Widerstand 5,6 Ohm/5 Watt (grün-blau-gold)
  • MOX5-Widerstand 22 Ohm/5 Watt (rot-rot-schwarz)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar




Bausatz mit High-End-Weiche

Unsere High-End-Version enthält hochwertige Kondensatoren. Die Luftspulen in Reihe zum Mitteltieftöner und die Spule L6 parallel zum Hochtöner sind als cfc-Spule ausgelegt. Die Kernspule parallel zu den Tieftonlautsprechern wurde durch eine verzerrungsärmere Backlack-Luftspule ersetzt.

  • Mundorf MCAP-Supreme 6,80 μF / 800 V
  • MKP-Kondensator 3,3 μF / 400V
  • 2x MKP-Kondensator 18 μF / 400V
  • MKP-Kondensator 22 μF / 400V
  • MKP-Kondensator 33 μF / 400V
  • MKP-Kondensator 220 μF / 400V
  • Elko rau, 470 μF/63 Vdc
  • Mundorf Folienspule CFC14-0,33mH/0,13Ohm
  • Mundorf Folienspule CFC14-1,5mH/0,29Ohm
  • 1,4 mm Mundorf Backlack-Luftspule, 5,6 mH/0,86 Ohm
  • 0,5 mm Mundorf Luftspule, 1 mH/1,47 0hm
  • 0,5 mm Mundorf Luftspule, 2,2 mH/2,50 0hm
  • 0,5 mm Mundorf Luftspule, 4,7 mH/3,77 0hm
  • 0,7 mm Mundorf Luftspule, 8,2 mH/3,05 Ohm
  • MOX5-Widerstand 2,2 Ohm/5 Watt (rot-rot-gold)
  • MOX5-Widerstand 2,7 Ohm/5 Watt (rot-violett-gold)
  • MOX5-Widerstand 3,3 Ohm/5 Watt (orange-orange-gold)
  • MOX5-Widerstand 5,6 Ohm/5 Watt (grün-blau-gold)
  • MOX5-Widerstand 22 Ohm/5 Watt (rot-rot-schwarz)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar




Bausatz mit ClarityCap High-End-Weiche

Unsere Clarity High-End-Version enthält hochwertige ClarityCap Kondensatoren. Die Luftspulen in Reihe zum Mitteltieftöner und die Spule L6 parallel zum Hochtöner sind als cfc-Spule ausgelegt. Die Kernspule parallel zu den Tieftonlautsprechern wurde durch eine verzerrungsärmere Backlack-Luftspule ersetzt.

  • ClarityCap ESA Kondensator 6,8 μF / 630 Vdc
  • ClarityCap PWA Kondensator 22 μF / 400 Vdc
  • ClarityCap PWA Kondensator 220 μF / 400 Vdc (2x 82 + 56 μF parallel)
  • ClarityCap PX Kondensator 3,3 μF / 250 Vdc
  • 2x ClarityCap PX Kondensator 18 μF / 250 Vdc
  • ClarityCap PX Kondensator 33 μF / 250 Vdc
  • Elko rau, 470 μF/63 Vdc
  • Mundorf Folienspule CFC14-0,33mH/0,13Ohm
  • Mundorf Folienspule CFC14-1,5mH/0,29Ohm
  • 1,4 mm Mundorf Backlack-Luftspule, 5,6 mH/0,86 Ohm
  • 0,5 mm Mundorf Luftspule, 1 mH/1,47 0hm
  • 0,5 mm Mundorf Luftspule, 2,2 mH/2,50 0hm
  • 0,5 mm Mundorf Luftspule, 4,7 mH/3,77 0hm
  • 0,7 mm Mundorf Luftspule, 8,2 mH/3,05 Ohm
  • MOX5-Widerstand 2,2 Ohm/5 Watt (rot-rot-gold)
  • MOX5-Widerstand 2,7 Ohm/5 Watt (rot-violett-gold)
  • MOX5-Widerstand 3,3 Ohm/5 Watt (orange-orange-gold)
  • MOX5-Widerstand 5,6 Ohm/5 Watt (grün-blau-gold)
  • MOX5-Widerstand 22 Ohm/5 Watt (rot-rot-schwarz)
  • MOX10-Widerstand 2,7 Ohm/10Watt (rot-violett-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar




Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • MKP-Kondensator 22 μF / 400V
  • 0,7 mm Luftspule, 0,33 mH/0,48 Ohm
  • Keramikwiderstand 4,7 Ohm/20 Watt

Preis pro Impedanzkorrektur für eine Box EUR 13,80 ohne MwSt: € 11.60 / $ 12.52
