Messungen High End PA AMT

Hier finden Sie die Messungen zum Bausatz High End PA AMT

Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

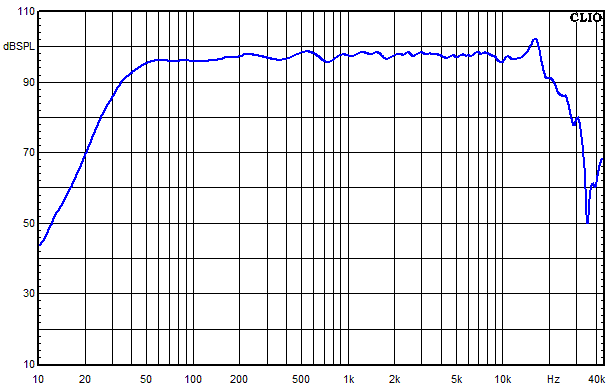

High End PA AMT Frequenzgang

High End PA AMT Frequenzgang unter 0°, 15°, 30° und 45° Winkel horizontal gemessen

  • Blau = 0°
  • Rot = 15°
  • Grün = 30°
  • Violett = 45°

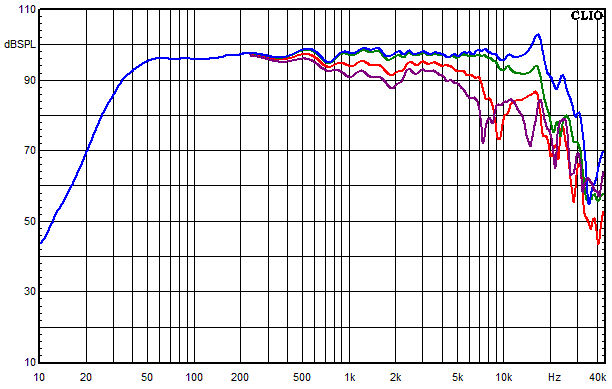

High End PA AMT Frequenzgang unter 0°, 5°, 10° und 15° Winkel vertikal gemessen

  • Blau = 0°
  • Rot = 5°
  • Grün = 10°
  • Violett = 15°

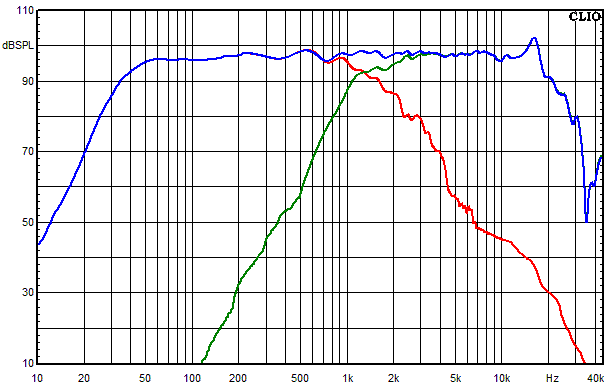

High End PA AMT Frequenzgang der einzelnen Kreise

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig

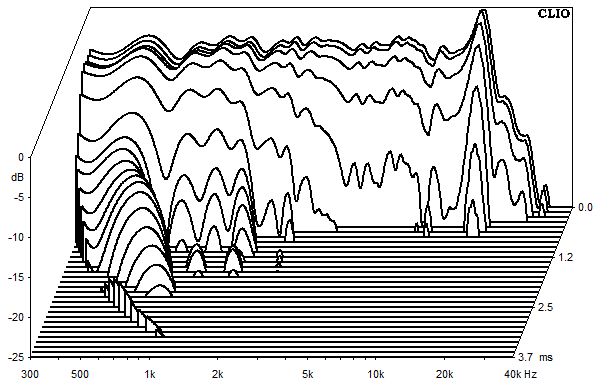

High End PA AMT Wasserfallspektrum

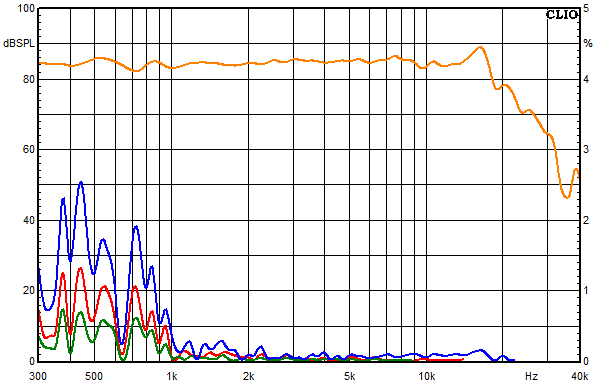

High End PA AMT Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

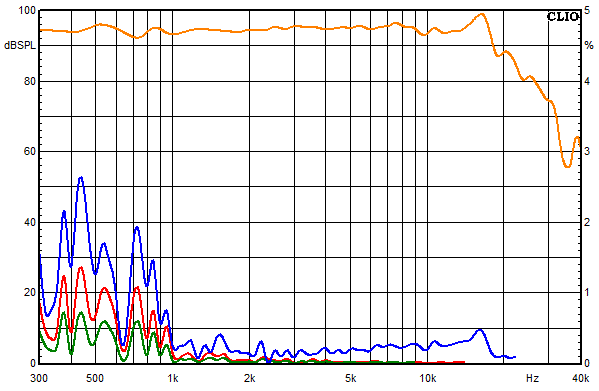

High End PA AMT Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

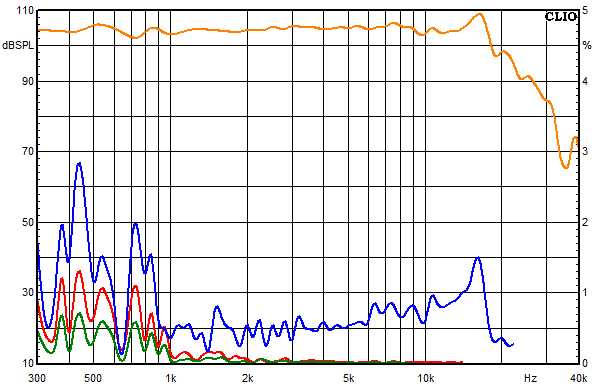

High End PA AMT Klirrfaktor-Frequenzgänge bei 105 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5




High End PA AMT Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur




High End PA AMT Frequenzgang Hochtöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche




High End PA AMT Frequenzgang vom Hochtöner mit Sperrkreis

  • Blau = mit Sperrkreis
  • Orange = ohne Sperrkreis

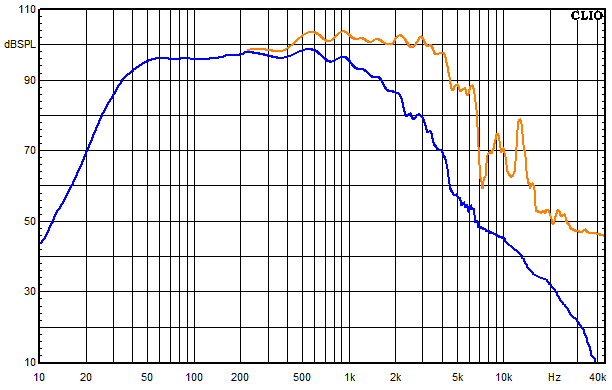

High End PA AMT Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche
