Digitales Audio Multiroom System

Audio over IP Digitales Audio-Multiroomsystem zur Übertragung von Audio- sowie Steuerdaten über Standard IT Netzwerke (100BaseT-Systeme: Ethernet, Twisted Pair, 100 Mbit/s) in max. 254 Zonen. Latenzfreie, unkomprimierte Übertragung in Echtzeit (CD-Qualität). 6 HiFi-Audioquellen können zentral, weitere 4 über optionale Local-Input-Module (DAM-LI) von jedem beliebigen Punkt im Netzwerk zugespielt und fernbedient werden. Es kann über eigene Tastatur/Infrarot-Bedieneinheiten - passend in alle gängigen Schalterprogramme- oder via IP (z.B. über Touchpanels, PCs, PDAs oder Mediensteuerungen) fernbedient werden. Zur Integration in die KNX-Gebäudeautomation ist das DAM KNX-Link erhältlich.


Zentrale DAM 6000 V3
Vergrößern Die DAM-Zentrale DAM 6000 übernimmt die Digitalisierung der angeschlossenen Tonquellen und die komplette Steuerung des Systems. Über ein umfangreiches Menü können alle Einstellungen am Gerät selbst oder über die Netzwerkschnittstelle (TCP/IP) mit einem PC über den integrierten Webbrowser konfiguriert werden. Im Lieferumfang ist außerdem eine Software zur Steuerung des DAM-System durch den Nutzer mittels Touchpanel oder PDA enthalten. Die Zentrale hat außerdem die Funktionalität einer lernbaren Fernbedienung, speichert die Befehle der angeschlossenen Tonquellen und sendet die gelernten Infrarot-Befehle über IR-Sender an die Quellen. Die digitalisierten Audiodaten stehen anschließend zusammen mit den Steuerdaten an der digitalen DAM-Audio-Schnittstelle (RJ45) zur Verfügung. An diesen Datenstrang können in einer Bus- oder Sternverkabelung mit dem DAM LS-Lautsprechermodulen bis zu 254 Hörzonen realisiert werden. Weitere Features sind: 6 Preset Tasten zum Speichern von Szenarien, Timerfunktion/Wecker, geschaltete Netzbuchsen für die Tonquellen, ...

Technische Daten des DAM 6000 V3

  • Audioeingänge: 5 x analog (Cinch), 1x digital (S/P-DIF optisch toslink oder coaxial cinch)
  • Audioausgänge: DAM Audio Netzwerk zu DAM LS-Modulen (RJ45) unkomprimierte Echtzeit-Übertragung
  • Weitere Schnittstellen: Hochvoltausgänge 110-250 VAC, 50/60 Hz, Schuko und Kaltgerätebuchse, TCP/IP
  • Betriebsspannung: 110-250 VAC, 50/60 Hz
  • Material: Gehäuse: Metall
  • Zubehör: IR-Fernbedienung RC 6000, IR-Touch-Fernbedienung TP 6000

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-00-001-03) EUR 4181,00 ohne MwSt: € 3513.45 / $ 3794.52 DAM V3 6000, schwarz, Zentrale, inkl. Fernbedienung DAM RC 6000


Lautsprechermodul DAM V3 LS Stereo, DAM V3 LS Line-Out
Vergrößern Lautsprechermodul mit 2 x 20 W Stereo-Verstärker und Line-Out Ausgang für Hutschienenmontage. Jedes Lautsprechermodul bildet eine Hörzone, wählt ein Stereo-Audiosignal aus dem DAM-Netzwerk aus, wandelt es in ein analoges Signal und stellt es am Line-Out bzw. an den Lautsprecherausgängen zur Verfügung. RJ45-Buchsen zum Anschluß und zum Durchschleifen des DAM-Audionetzwerkes. Es sind bis zu 254 Hörzonen möglich. Das DAM LS stellt einen Schaltausgang zur Verfügung, um z.B. eine Aktivbox oder eine externe Endstufe zu aktivieren. Weiterhin ist ein Anschluss für die Bedieneinheit DAM-IR vorhanden. Der integrierte Digitale Signalprozessor ermöglicht auf den Lautsprecher und Raum abgestimmte Klangeinstellungen. Die Vergabe der DAM-Systemadresse erfolgt über DIP-Schalter.

Technische Daten des DAM V3 LS Stereo

  • Audioausgänge: Lautsprecherausgang stereo, Line-Out stereo
  • Weitere Schnittstellen: Relaiskontakt, Schnittstelle für IR-Tastmodul
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail 10 TE)
  • Zubehör: Netzteil PS 24/2,5

Technische Daten des DAM V3 LS Line-Out

  • Audioausgänge: Line-Out stereo
  • Weitere Schnittstellen: Relaiskontakt, Schnittstelle für IR-Tastmodul
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail 10 TE)
  • Zubehör: Netzteil PS 24/1,5

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-00-005-01) EUR 1171,00 ohne MwSt: € 984.03 / $ 1062.76 DAM V3 LS Stereo, Lautsprechermodul, stereo

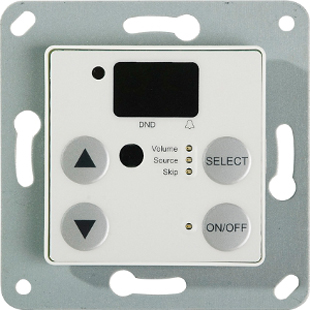

Bedieneinheit DAM V3 IR
Vergrößern Infrarot-Tastmodul mit Display. Anschluß am DAM LS-Lautsprechermodul zur Bedienung der DAM-Hörzone über die Tastatur oder per Infrarot-Fernbedienung. Einfache Bedienung über 4 Tasten für die wichtigsten Funktionen. Mit dem Select-Button wird zwischen "Volume", "Source" und "Skip" gewählt. Die Skip-Taste schaltet je nach Tonquelle z.B. auf den nächsten Titel oder den nächsten Sender. Mit der On/Off-Taste kann entweder nur die Zone (kurzer Tastendruck) oder das ganze DAM-System (langer Tastendruck) ausgeschaltet werden (zweitgenannte Funktion kann deaktiviert werden). Die Folientastatur des DAM IR ist 50x50mm groß und passt mit im Elektro-Fachgroßhandel erhältlichen Adapterrahmen zu nahezu allen gängigen Schalterprogrammen. Das DAM IR ist weiterhin mit einem Kopfhörerverstärker bestückt, welcher an der optional erhältlichen Kopfhörerbuchse DAM-HP angeschlossen werden kann.

Technische Daten des DAM V3 IR

  • Audioausgänge: Kopfhörerausgang stereo
  • Weitere Schnittstellen: Schnittstelle für DAM V3 LS
  • Betriebsspannung: 9 VDC
  • Material: Folientastatur 50 x 50 mm, Aludruckgussgehäuse
  • Zubehör: Kopfhörermodul DAM V3 HP

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-03-002-00) EUR 356,00 ohne MwSt: € 299.16 / $ 323.09 DAM V3 IR, weiß, Infrarotmodul mit Bedienterminal

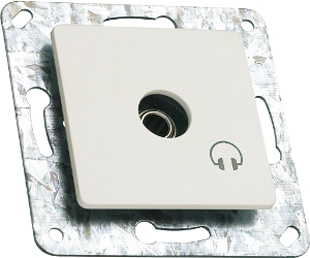

Kopfhörermodul DAM V3 HP
Vergrößern Kopfhörerbuchse. Bei eingestecktem Kopfhörer (6,3mm Stereo-Klinke) werden die Lautsprecher dieser Hörzone stummgeschaltet. Der Anschluß erfolgt am DAM IR-Tastmodul. Das DAM HP wird mit einer bedruckten 50 mm-Zentralplatte in Farbe reinweiß matt ausgeliefert und passt mit im Elektro-Fachgroßhandel erhältlichen Adapterrahmen zu nahezu allen gängigen Schalterprogrammen.

Technische Daten des DAM V3 HP

  • Audioausgänge: 6,3mm Stereoklinkenbuchse mit Schaltkontakt
  • Material: Kunststoff-Abdeckplatte 50 x 50 mm
  • Zubehör: Kunststoffabdeckplatte 50 x 50 mm

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-00-008-00) EUR 47,60 ohne MwSt: € 40.00 / $ 43.20 DAM V3 HP, zum Anschluss eines Kopfhörers


Local Input Modul DAM V3 LI
Vergrößern Local-Input Modul zum Anschluss einer Linequelle oder eines Mikrofon zur dezentralen Einspeisung von Audiosignalen in das DAM-Audio-Netzwerk. Umschalter für LINE/MIC und getrennte Gainregler mit Clipping-LED. Über den Infrarotausgang kann die angeschlossene Tonquelle aus allen Zonen ferngesteuert werden. CAT 5 In/Out-Buchsen für das DAM-Audio-Netzwerk schleift das digitale Signal an folgende DAM-Modul weiter. Ein Schalteingang ermöglicht die Aktivierung des am DAM LI angeschlossenen Audiosignals an alle Lautsprechermodule im Netzwerk. Dadurch kann eine Durchsagefunktion z. B. von einer ELA-Anlage oder einem direkt angeschlossenen Mikrofon realisiert werden. Es können bis zu 127 DAM LI-Module in einem Netzwerk integriert sein, von denen gleichzeitig vier aktiviert werden können. Die Vergabe der DAM-Systemadresse erfolgt über DIP-Schalter.

Technische Daten des DAM V3 LI

  • Audioeingänge: Mikrofon, Line stereo
  • Audioausgänge: DAM Audio Netzwerk
  • Weitere Schnittstellen: Schalteingang, Infrarotausgang
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall, Deckel: Kunststoff
  • Zubehör: inkl. 24 VDC-Steckernetzteil

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-00-009-01) EUR 1780,00 ohne MwSt: € 1495.80 / $ 1615.46 DAM V3 LI, silber, Local Input Modul zum Anschluss von Linequelle oder Mikrofon

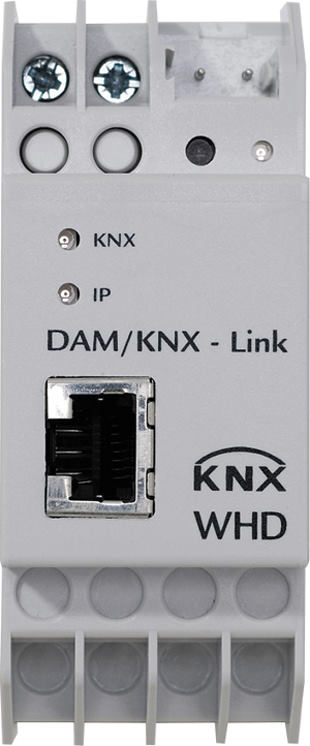

DAM V3 KNX Link
Vergrößern KNX-zertifiziertes und IP-addressierbares Interface zur DAM-Steuerung mit KNX. Das DAM-KNX Link ermöglicht die Steuerung von bis zu 10 DAM-Zonen über Standard KNX-Tastsensoren. Mit einem zweiten KNX-Link können bis zu 20 DAM-Zonen gesteuert werden. RJ 45-Anschluß zur Verbindung mit der Zentraleinheit DAM 6000. Via KNX-Sensoren ausführbare Funktionen: z.B. Zone Ein/Aus, Lautstärke, Quellenwahl, Mute, Klangregelung, Zonen- und Pflichtruf und Infrarot-Steuerung der angeschlossenen Quellen. Rückmeldeobjekte: z.B. Ein/Aus, Lautstärke, Quelle, Infrarotbefehle,...

Technische Daten des DAM V3 KNX Links

  • Weitere Schnittstellen: KNX, RJ 45 für DAM TCP/IP Steuerung
  • Betriebsspannung: 24 VDC
  • Material: Gehäuse: Metall (DIN-Rail, 2 TE)

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-112-001-04-000-00) EUR 595,00 ohne MwSt: € 500.00 / $ 540.00 DAM V3 KNX Link, EIB/KNX-Schnittstelle
